SIP-панели и фахверк

Опубликована 30.05.2014

Карта энциклопедии

Технологию строительства домов из SIP-панелей и фахверк можно отнести к каркасно-панельной. В каркасных домах снимается нагрузка со стен, благодаря этому увеличиваются декоративные возможности. К преимуществам каркасных домов также относятся быстрота возведения и высокие теплосберегающие свойства.

SIP-панели

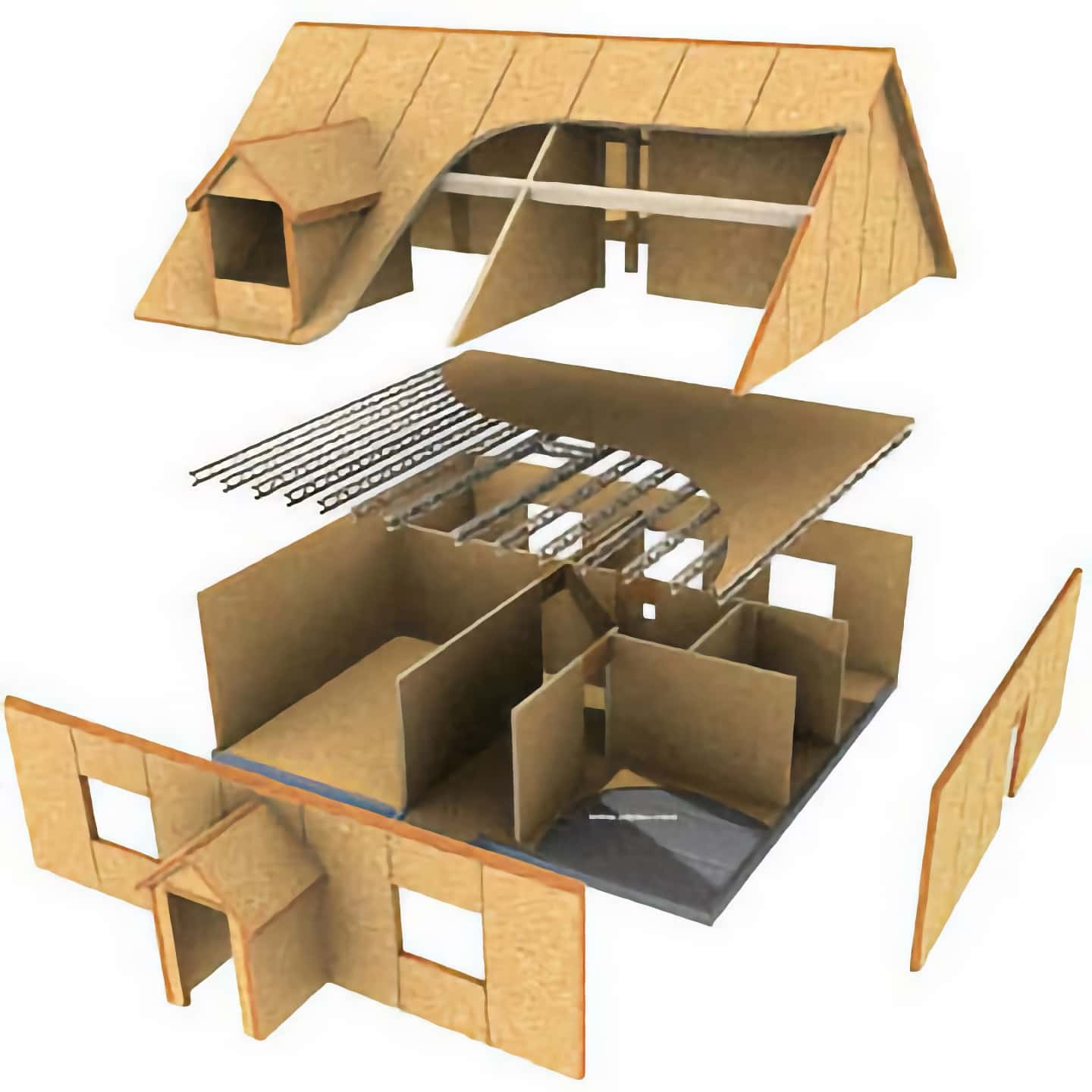

SIP-панели и фахверк | Статья от Вира-АртСтрой. Фото 01Суть технологии - в использовании каркаса и панелей с утеплителем внутри. Первые структурные теплоизолированные SIP-панели делали в США. Метод представляет собой нечто среднее между каркасно-рамочным и щитовым. В отличие от щитового, материал на стройплощадку привозится не готовыми стенами, а отдельными легкими панелями, из которых собирается стена. Панели подготовлены и раскроены под данный проект.

Каркас не берет на себя всю нагрузку, как в домах рамочного типа, а выполняет роль стоек, балок и стропил. Большую часть нагрузки принимают на себя SIP-панели. Для выполнения обвязок используют брус 20х20 см.

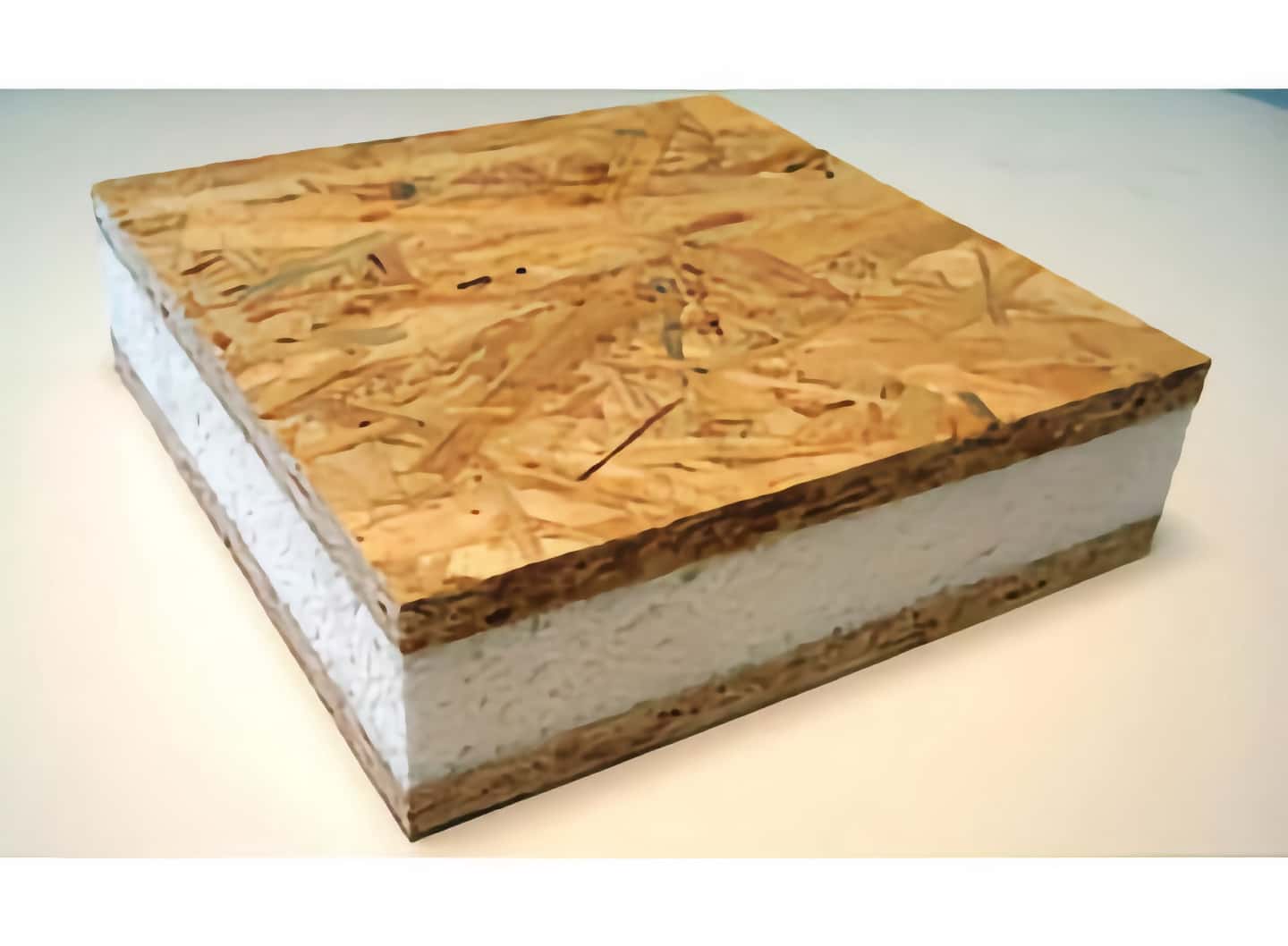

Стены собирают из специально подготовленных сэндвич-панелей, состоящих из двух слоев ОСП и вклеенного между ними пенополистирола.

Слоеная конструкция задает высокие прочностные характеристики и способна выдержать значительные нагрузки. При давлении один лист ОСП сжимается, а другой растягивается, и вклеенный между ними пенополистирол не позволяет плите прогнуться.

Монтаж. На фундамент устанавливают обвязочный брус (ростверк) и крепят его к оголовкам свай. На брус устанавливают перекрытие пола. Его рекомендуется дополнительно изолировать снизу битумной мастикой. Панели перекрытия пола крепят к обвязочному брусу саморезами-глухарями через стартовую доску.

К полу саморезами прикрепляют обвязочный брус, который вместе с нижними панелями фиксируется анкерными болтами.

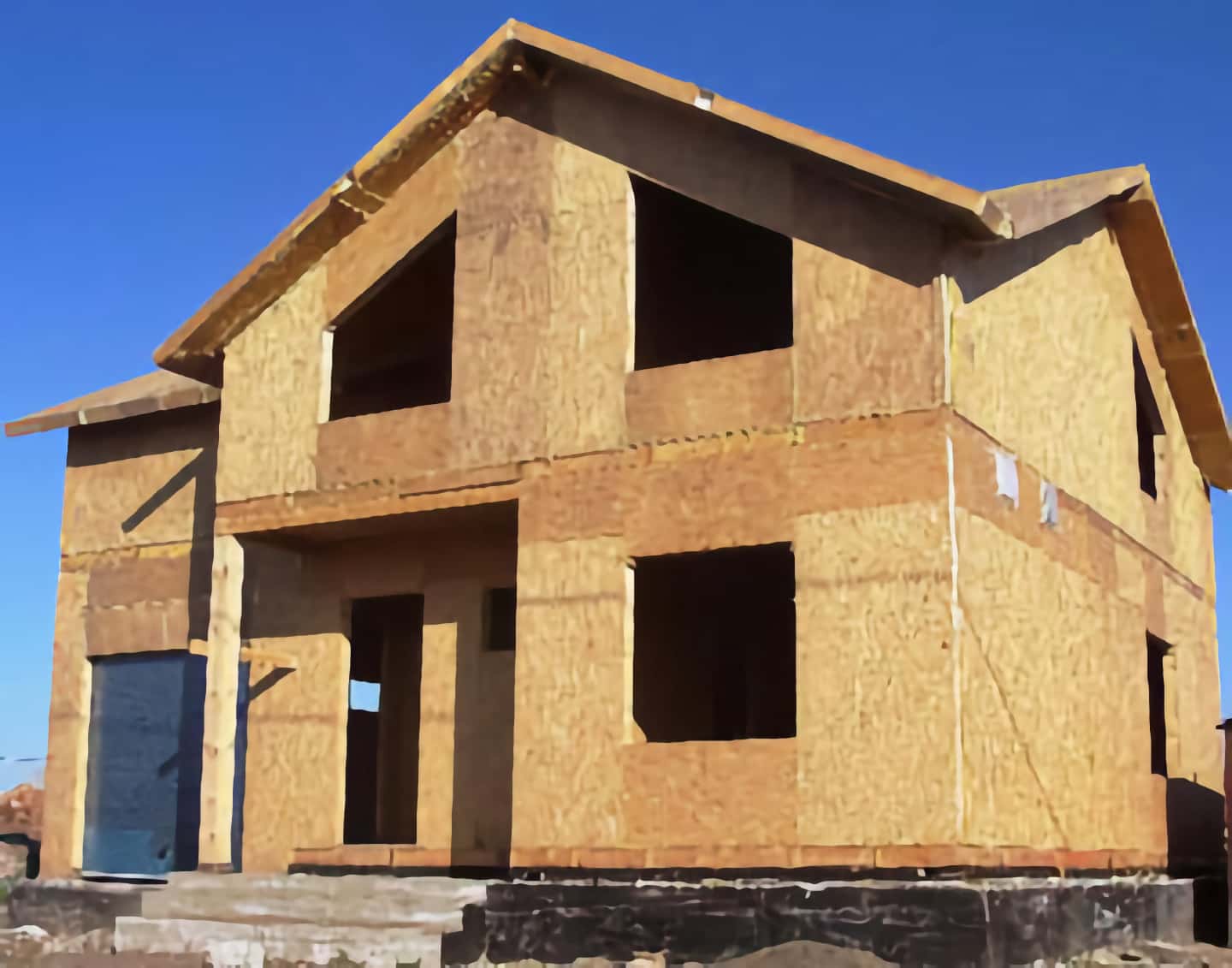

SIP-панели и фахверк | Статья от Вира-АртСтрой. Фото 02Возведение стен начинают с угла. Установку выверяют уровнем. Друг с другом панели скрепляют саморезами или корабельными болтами.

Внутренние перегородки будут монтироваться также из панелей либо выполняться по каркасной методике с заполнением любой теплоизоляцией. При сборке крыши по периметру здания крепят брус, который служит нижним основанием крыши.

Перед установкой панели все пазы в пенополистироле панели обрабатывают монтажной пеной и фиксируют саморезами. В торцы панелей помещают обвязочные брусья, которые обеспечивают жесткость конструкции в горизонтальной плоскости.

Достоинства SIP-панелей: отличные теплоизоляционные свойства (стены из SIP-панелей в 1,5 раза теплее стен домов, собранных по рамочной технологии); минимальные сроки возведения коробки (2-3 недели); не нужен дорогостоящий фундамент и тяжелая техника при строительстве и транспортировке; сборку можно проводить в любое время года; прочность (выдерживает даже землетрясения).

Недостатки: горючесть, возможность порчи грызунами.

Фахверк

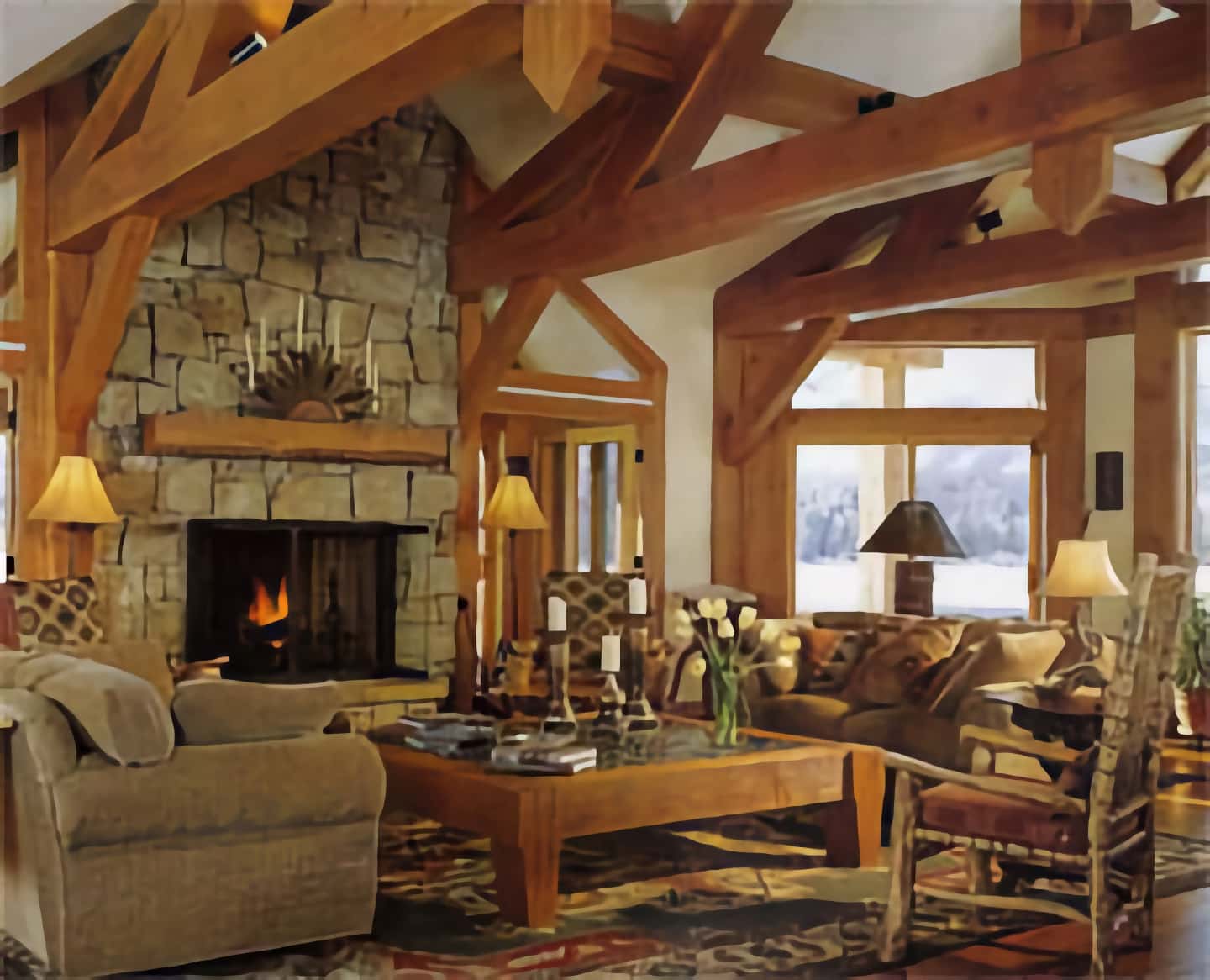

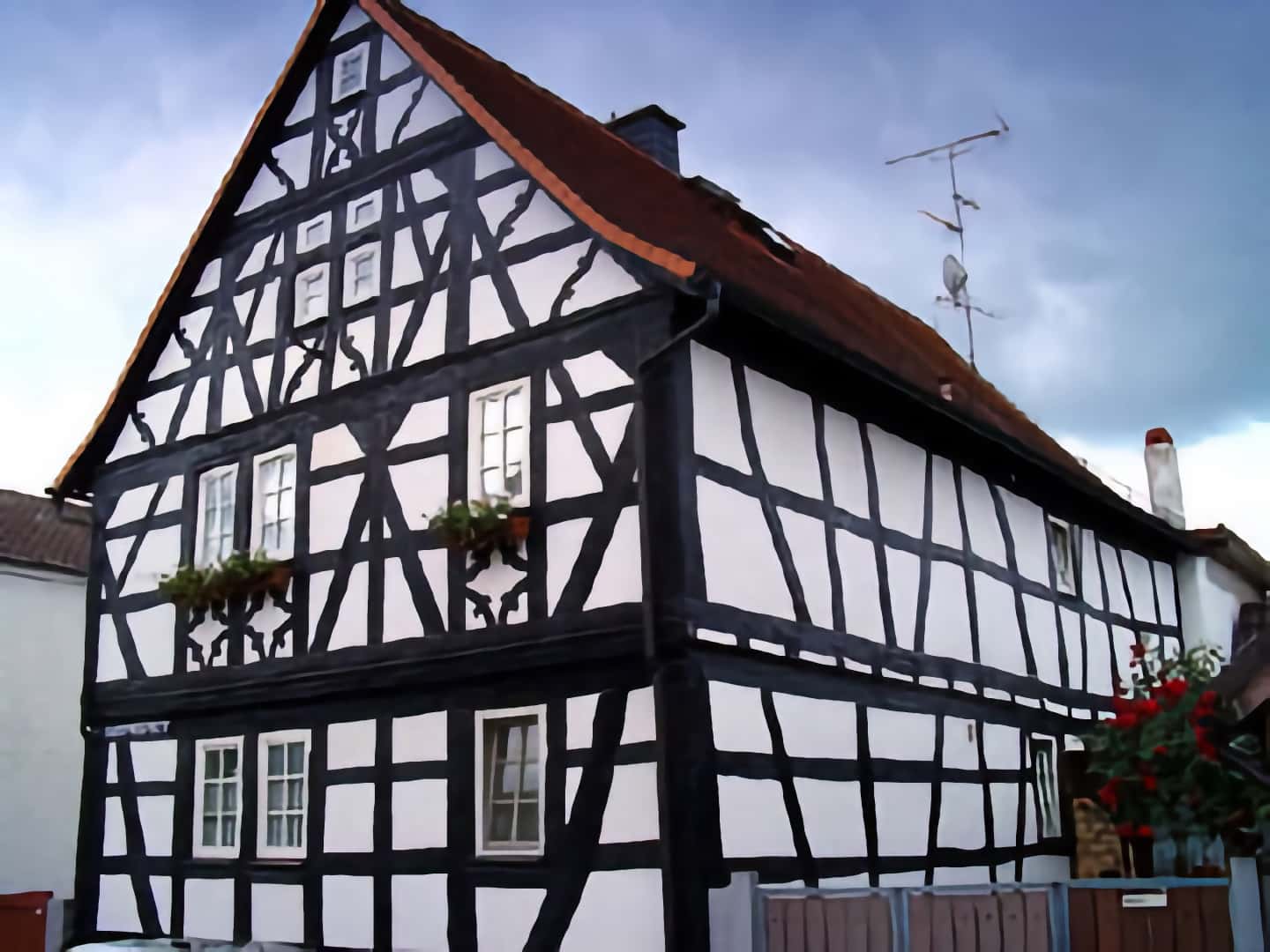

SIP-панели и фахверк | Статья от Вира-АртСтрой. Фото 03Фахверковые дома, так же, как и рамочные, собираются на площадке - сначала возводится каркас, а затем делается заполнение стены. Отличие состоит в том, что, во-первых, нагрузку несут не мелкие детали каркаса, а отдельно стоящие колоны. Во-вторых, часть каркаса оставляется снаружи, как элемент дизайна.

Стены фахверкового дома могут быть заполнены не только утеплителем, но каким угодно материалом, в том числе кирпичом. Но в этом случае нагрузку будут нести не стены, а каркас.

В качестве каркаса используют балки из массива или клееного бруса. Клееный брус применяется чаще, так как он не растрескивается, не дает усадки и не деформируется под воздействием влаги.

Балки обрабатывают защитным составом, предохраняющим от воздействия солнечных лучшей, воспламенения и повреждения насекомыми.

Породы деревьев в основном хвойные - сосна, лиственница, реже дуб. Балки соединяют по принципу "шип-паз". также используют нагели (деревянные гвозди) и металлические уголки.

Для заполнения стен в суровых условиях применяют минеральную вату, т.к. она обеспечивает наилучшее утепление. Иногда это может быть пенопласт или кирпич.

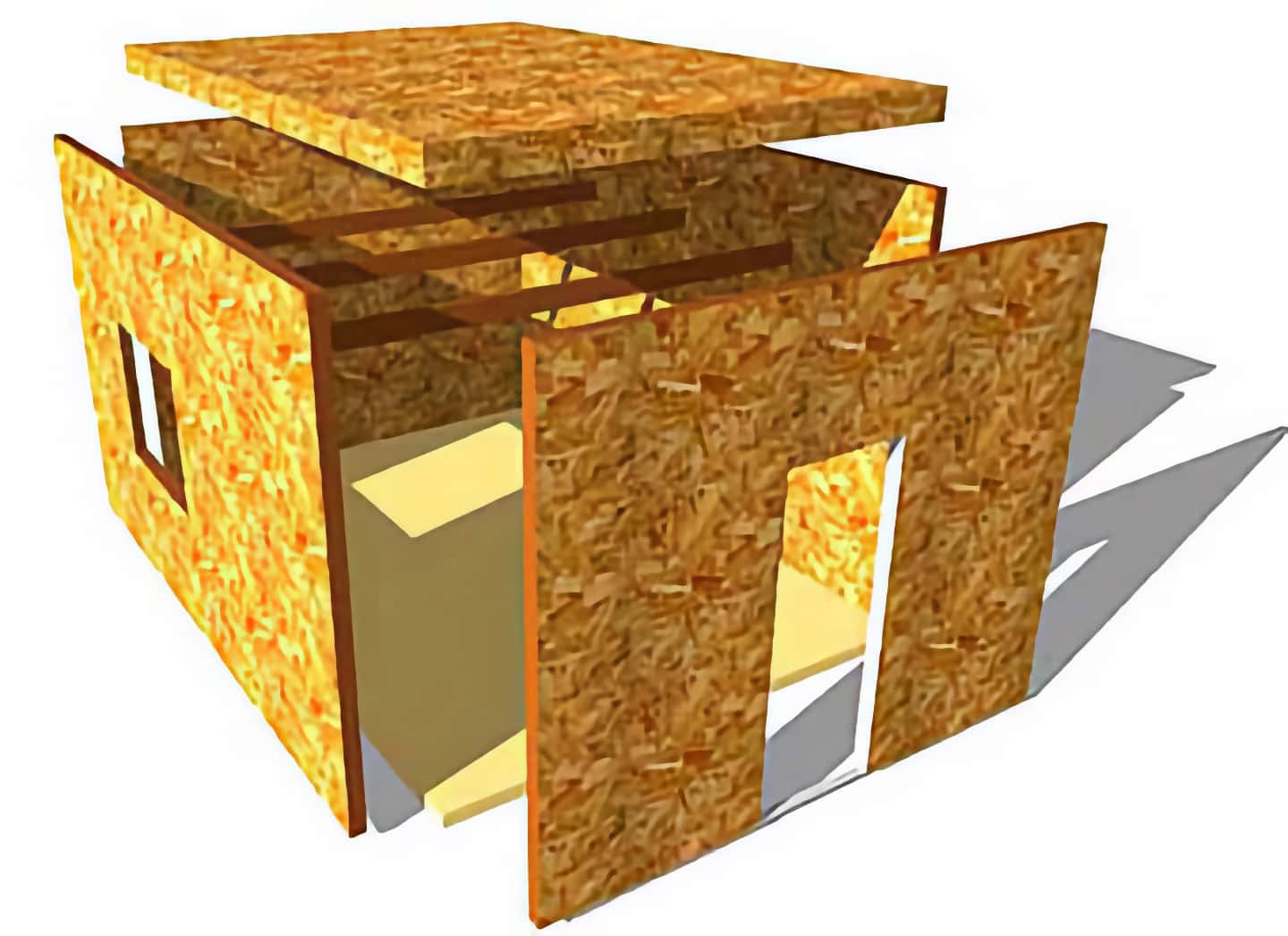

SIP-панели и фахверк | Статья от Вира-АртСтрой. Фото 04Сверху стену обшивают гипсокартоном или фанерой. В качестве финишного покрытия чаще используют штукатурку.

Монтаж. На фундаменте возводят каркас сразу двух этажей. Он состоит из стоек, балок, ригелей, подкосов, распорок, верхней и нижней обвязок. Каркас покрывают лаком.

Производят заполнение стен. Щели между вставками и деталями каркаса дома заполняют уплотнителями и маскируют отделочными материалами.

Утепление стен и устройство звукоизоляции проводят с внутренней стороны стен. Внутренние перегородки, как правило, делают из гипсокартона. В последнюю очередь монтируют потолки.

Достоинства: экологичность; устойчивость к деформации; высокая скорость сборки (3-4 недели); легкий вес конструкции, за счет чего строение практически не дает усадки; возможность возводить строения любой сложности; эстетическая привлекательность.

Недостатки:необходимость периодической обработки деревянных конструкций специальными реагентами; необходимость проверять каркас на наличие грибка, трещин, личинок древоедов; высокая стоимость работы (возведение требует очень профессиональной плотницкой работы с дорогим оборудованием).

Дом из SIP-панелей

SIP-панели и фахверк | Статья от Вира-АртСтрой. Фото 05Об энергосберегающих свойствах домов из SIP-панелей ходят легенды. Владельцы домов, построенных по канадской технологии из качественных SIP-панелей, значительно экономят на отоплении. Мощности котла в 1 кВт/10 м2 вполне достаточно, чтобы обогревать дом из сэндвич-панелей. Это в пять раз меньше, чем требуется для отопления традиционных домов.

Самый большой расход на содержание дома (если не считать ремонта) – это оплата отопления. И решать эту проблему нужно еще на стадии строительства, т.к. утепление уже построенного дома – это всегда неоправданно большие расходы.

В случае с домами из SIP-панелей утеплитель уже содержится в материале, из которого возводится дом – это слой твердого пенополистирола. С-25, который вклеен между двумя листами ориентированно-стружечной плиты, надежно защищающих от влаги и грызунов.

Высокие энергосберегающие характеристики домов из сэндвич-панелей достигаются за счет использования в их строительстве твердого пенополистирола С-25, который является одним из самых надежных утеплителей, а также благодаря конструкции панелей и самих домов.

При одинаковой толщине стена из SIP-панелей в 1.5 раза теплее каркасной стены, утепленной минеральной ватой.

Дома из SIP-панелей имеют отличные теплосберегающие свойства за счет того, что стена практически полностью состоит из утеплителя. Если толщина наружной стены – 18 см, то 15 из них – это утеплитель.

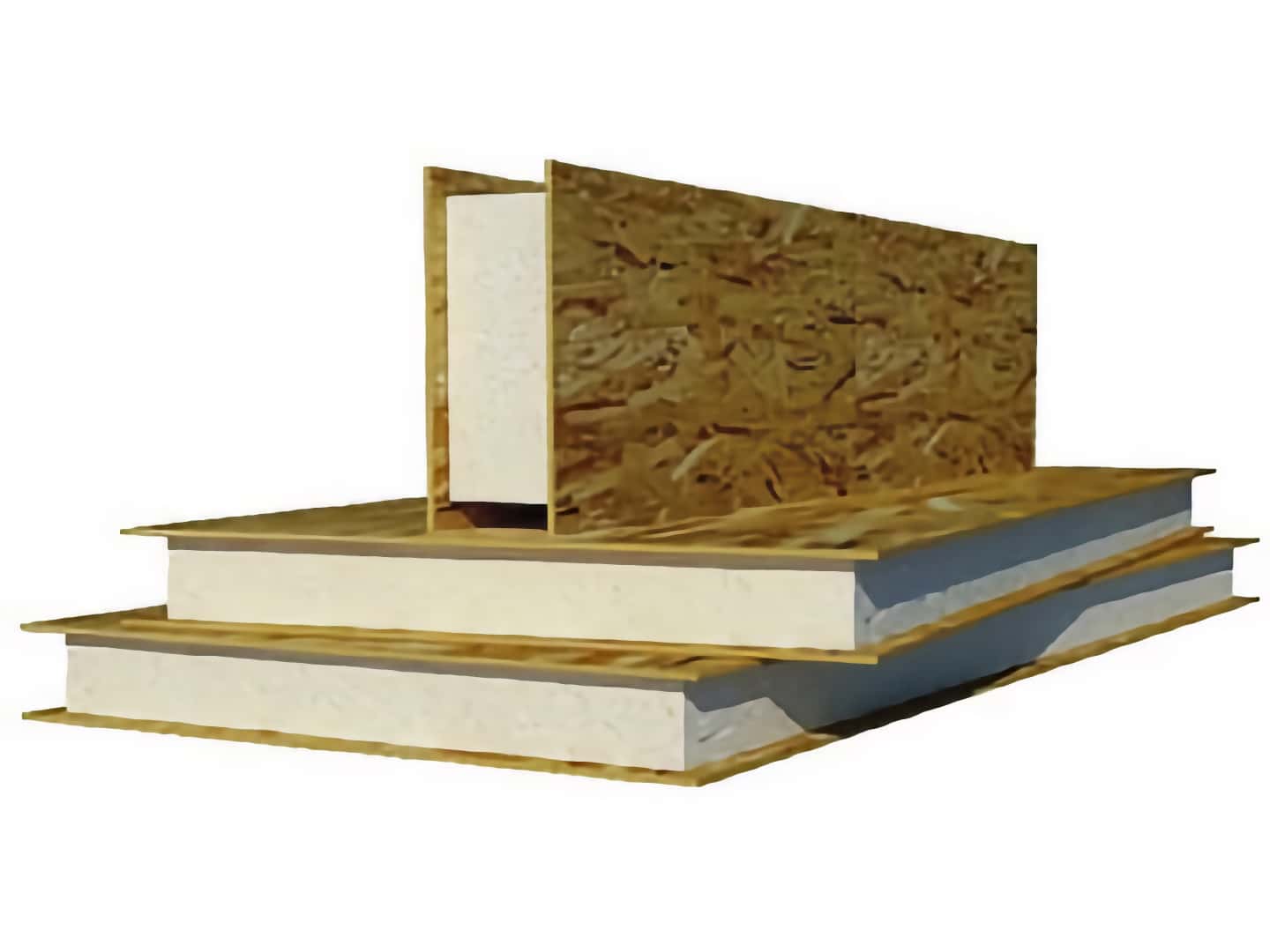

SIP-панели и фахверк | Статья от Вира-АртСтрой. Фото 06Слой пенополистирола в 15 см заменяет слой сухой минеральной ваты в 200-250 см. Во-первых, у пенополистирола более низкий коэффициент теплопроводности (0,035-0,039 Вт/м3), тогда как среднее значение коэффициента теплопроводности минеральной ваты – 0,042 Вт/м3, хотя бывает минвата с коэффициентом и 0,045 и 0,039 Вт/м3).

Во-вторых, минеральная вата со временем набирает влагу, что ухудшает ее теплоизоляционные характеристики. В-третьих, в каркасных домах с минераловатным заполнением теплоизоляционные свойства стен могут страдать из-за дефектом монтажа, которых не может быть у домов из SIP-панелей.

Дома, построенные из кирпича и бруса, утепляют путем создания многослойных конструкций: к основному материалу добавляют слой утеплителя. В таких случаях зазор между стеной и утеплителем должен обязательно быть вентилируемым. Отсутствие вентиляции приводит к скоплению влаги и дальнейшему появлению плесени или грибка на стенах. Если нет возможности устроить вентилируемый зазор, утеплитель необходимо приклеить по всей поверхности стены, что трудновыполнимо.

В конструкции SIP-панелей утеплитель уже плотно приклеен в заводских условиях под прессом. Это создает монолитную конструкцию, по однородности подобную поризованному кирпичу или пенобетону.

Дом из SIP-панелей прогревается быстрее за счет меньшей теплоемкости стен, а это в свою очередь обусловлено их небольшой толщиной. Дом с массивными стенами протопить сложнее. Исследования показали, что на прогрев дома из кирпича требуется в 30 раз больше энергии.

SIP-панели и фахверк | Статья от Вира-АртСтрой. Фото 07Немалую роль играет и количество стыков на квадратный метр стены. Например, дом из бруса 150х150 или 200х200 имеет продольный стык на всю длину стены через каждые 150 или 200 мм, которые нужно тщательно заделывать. В стенах из SIP-панелей стык идет через 1,25 м и герметизируется монтажной пеной. Минимум качественно смонтированных стыков, утеплитель с низким коэффициентом теплопроводности, ОСП – как паронепроницаемый материал – все это вкупе обеспечивает теплоэффективность конструкции дома из SIP-панелей.

Прекрасные теплоизоляционные свойства SIP-панелей делают отопление электричеством не таким уж дорогим удовольствием. Расходы на установку электрического обогрева значительно меньше, чем на системы газового, жидко- и твердотопливного отопления. На случай отключения электричества можно дополнительно поставить печь, камин или небольшой генератор.

Установка теплосберегающих окон и дверей и утепление перекрытий позволяют максимально снизить теплопотери дома из SIP-панелей. В этом случае обогревать придется только воздух, поступающий из вентиляции, а это всего 10-15% теплопотерь. И даже их можно сократить, установив в вентиляционные ходы рекуператор.
