Электрический теплый пол: кабель или мат

Опубликована 27.09.2013

Карта энциклопедии

Электрический теплый пол: кабель или мат | Статья от Вира-АртСтрой. Фото 02Все теплые полы делятся на водяные и электрические. Электрические, в свою очередь, делятся на две большие группы: кабельные и пленочные. В кабельных полах греющим элементом выступает электрический кабель. В пленочных - тонкая пленка с вмонтированными в нее карбоновыми элементами и медными шинами. Греющий кабель применяется в качестве системы основного отопления, электрические маты - для комфортного подогрева полов в доме.

Системы кабельных полов могут представлять из себя нагревательные секции на основе одно- или двужильного кабеля либо нагревательные маты.

Недостаток первого варианта в том, что согласно технологиям, требуется толстый слой заливки сверху. В итоге высота конструкции составит 3-4 см (вместе с плиткой). Во втором случае высота пола не увеличивается: маты просто раскатывают и крепят к полу. Минусы этой системы - высокая стоимость и проблемая укладка в помещениях со сложной конфигурацией (например, в санузле).

Греющий кабель (нагревательные секции) чаще всего используют как систему основного отопления в коттеджах и загородных домах. Кабельный пол можно смонтировать и на первом этаже многоэтажного жилого дома.

Нагревательные маты применяют в совокупности с радиаторной или другой системой для комфортного подогрева полов. С помощью матов можно обогреть холодные полы в ванной комнате, на кухне, в бассейне, их можно уложить на даче, чтобы в межсезонье там не было совсем холодно. Такую систему удобно применять при ремонте и реконструкции помещения, когда нет возможности для заливки стяжки.

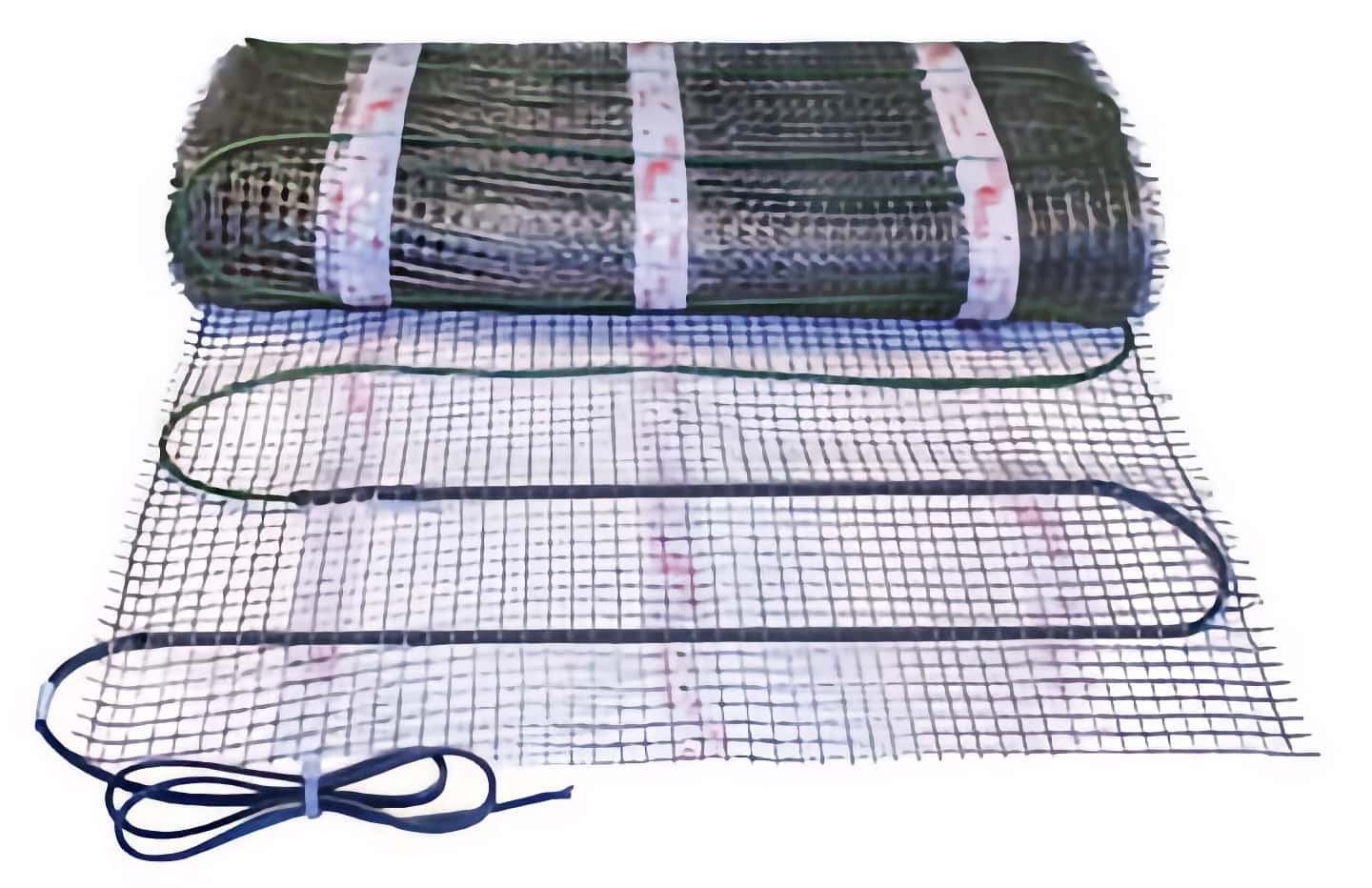

Электрический теплый пол: кабель или мат | Статья от Вира-АртСтрой. Фото 03При выборе мощности греющего кабеля учитывают условия использования теплого пола и тип паркетного покрытия. Если нужен минимальный подогрев пола в дополнении к основной системе отопления, а в качестве напольного покрытия используется паркет, ламинат или натуральная пробка, достаточно мощности 80 Вт/м2. При тех же условиях использования, но применении керамической плитки или натурального камня, потребуется кабель мощностью 100 Вт/м2. Если греющий кабель планируется использовать в качестве основного отопления в хорошо утепленных помещениях (при любом типе напольного покрытия), оптимальная мощность кабеля 150 Вт/м2. И, наконец, кабель мощностью 200 Вт/м2 потребуется в качестве основного отопления в объемных помещениях с высокими потолками и большими окнами.

Нагревательные маты применяют в тех случаях, когда необходим быстрый и несложный монтаж; уже выполнена стяжка; нет возможности/необходимости поднимать уровень пола; теплый пол не будет использоваться, как основной источник отопления; не планируется использовать паркет в качестве напольного покрытия.

Нагревательный кабель используют, если нужен бюджетный вариант; есть возможность изменить уровень пола; под бетонную стяжку; необходимо менять шаг укладки в процессе установки.

Электрический теплый пол: кабель или мат | Статья от Вира-АртСтрой. Фото 04Различают резистивный и саморегулирующийся кабель. Резистивный вырабатывает тепло за счет сопротивления. Система включает нагревательный и электрический кабель, соединенные муфтой. Нагревательный кабель и муфта укладываются под стяжку, а электрический подводится к терморегулятору, обеспечивающему регулирование температуры в зависимости от показания датчика.

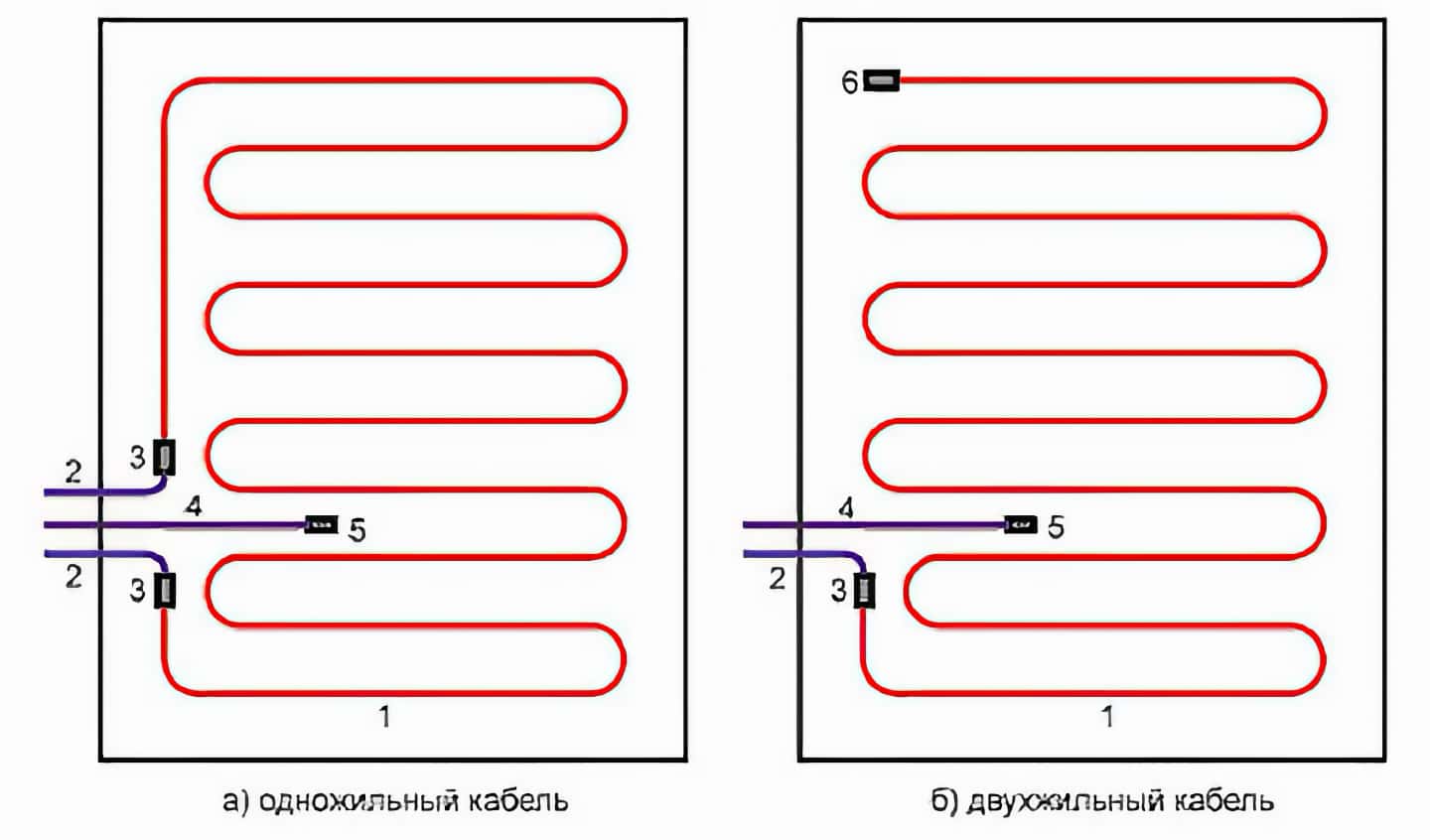

Резистивный кабель может быть одножильным и двужильным. При монтаже одножильный начинают укладывать от термостата, к нему же нужно вернуть второй конец одножильного кабеля.

Двужильный кабель оснащен возвратной жилой и концевой муфтой и требует подключения к термостату только с одной стороны. Второй конец после раскладки остается в том месте, где закончилась укладка, что облегчает монтаж.

Саморегулирующийся кабель при более высокой температуре окружающей среды вырабатывает меньше тепла, а при более низкой - больше. Цена такого кабеля выше, чем резистивного.

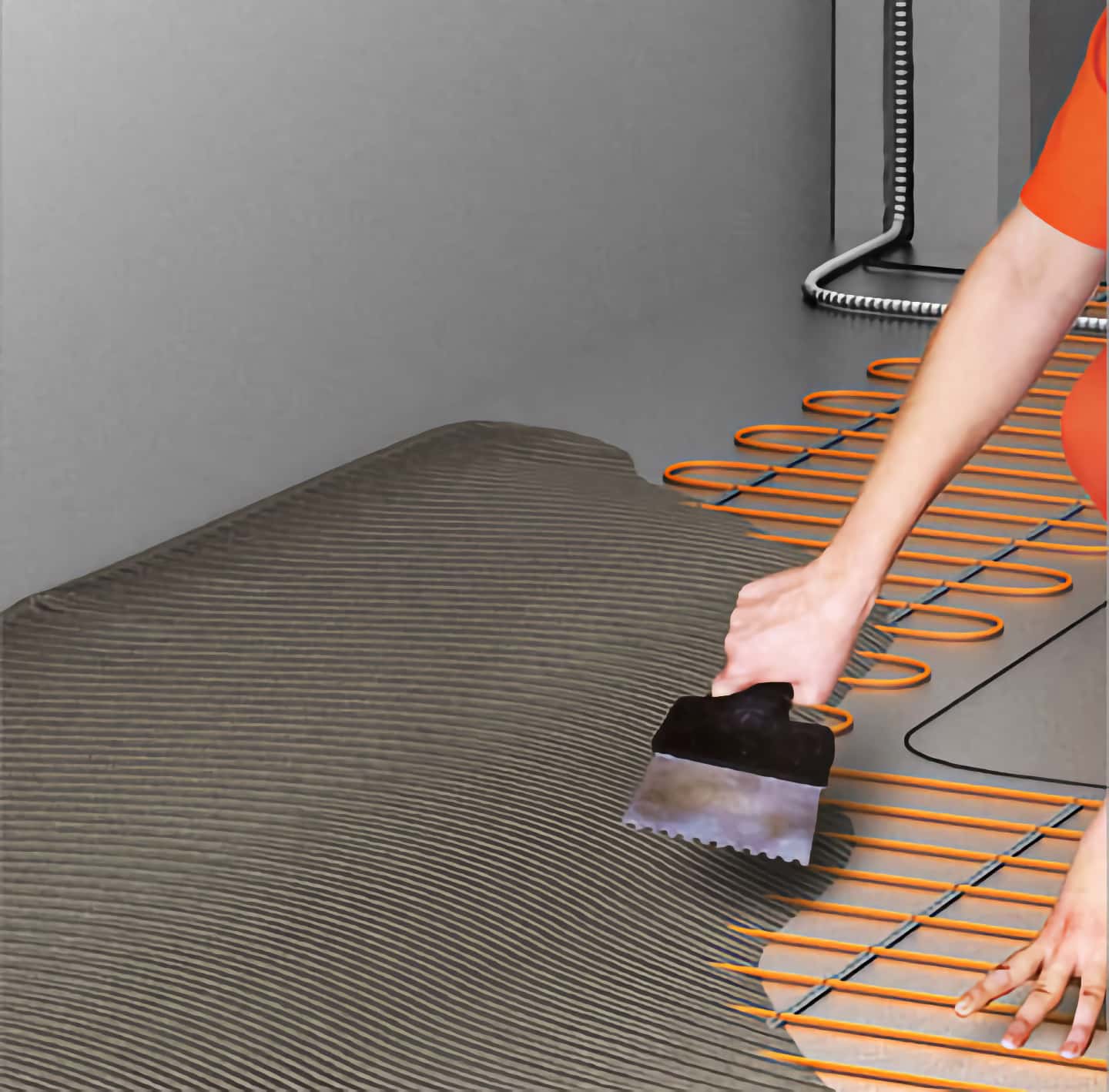

Электрический теплый пол: кабель или мат | Статья от Вира-АртСтрой. Фото 05Монтаж теплого пола лучше доверить специалистам. Перед покупкой стоит учесть некоторые нюансы. Греющий кабель в качестве основного отопления укладывают под бетонную стяжку. Маты укладывают, как правило, под плиточный клей. При этом достаточно слоя меньше 1 см.

"Горячий" конец кабеля помещается в цементную стяжку вместе с соединительной муфтой, тогда как "холодный" конец, т.е. силовой кабель, подсоединяется к термостату, при помощи которого управляют нагревом.

Нагревательная секция кабеля укладывается змейкой (с шагом 8-12 см), электрический кабель ("холодный" конец) выводится к терморегулятору. На терморегулятор выводят и датчик температуры, который устанавливается между витками греющего кабеля в стяжке. Терморегулятор обеспечивает подачу напряжения на греющую секцию в зависимости от показаний датчика температуры. Если пол нагрелся, датчик подает сигнал и терморегулятор прекращает подачу напряжения, когда пол остывает, терморегулятор включается.

При монтаже кабеля шаг между витками рассчитывается индивидуально в зависимости от степени утепленности помещения. На балконе кабель укладывается с таким расчетом, чтобы на 1 кв.м приходилось 200 Вт. Для коридора достаточно 140 Вт, для спальни - 120 Вт.

При монтаже матов шаг кабеля уже зафиксирован и регулировать его нельзя. Как правило, маты монтируются с таким расчетом, чтобы на 1 кв.м приходилось 150 Вт.

При выборе греющего кабеля или мата нужно ориентироваться не на общую площадь помещения, а на свободную, не занятую мебелью.
