Система кабельного обогрева полов

Карта энциклопедии

К кабельным системам обогрева относятся теплые полы, антиобледенительные системы для крыш, лестниц. В основе таких систем лежит применение греющего кабеля.

Cуществует несколько видов нагревательных кабелей: резистивные, саморегулирующиеся, зональные, бронированные.

Резистивными называют кабели с постоянным сопротивлением, они представляют собой облеченную в изоляцию проволоку. Проволока имеет внутреннее сопротивление и при включении в электросеть равномерно нагревается по всей длине. К недостаткам резистивных кабелей относят существование "горячего" и "холодного" концов, мест соединения нагревательного кабеля с электрическим проводом. Изменение температуры "горячего" конца при незменной температуре "холодного" может приводить к появлению в муфте тепловых напряжений и выходу кабеля из строя. Для устранения этой проблемы используется терморегулятор. Резистивные кабели применяют в виде секций, длина которых зависит от напряжения питания и вида кабеля. Бронированные резистивные кабели применяются для укладки в бетонную стяжку при монтаже систем обогрева открытых площадок и пандусов.

Саморегулирующиеся кабели могут изменять вырабатываемую мощность на каждом участке и использоваться без регулятора. Поверхность пола будет иметь одинаковую температуру и на открытых участках и там, где стоит мебель. На участках с пониженной теплоотдачей кабель снизит вырабатываемую мощность, что исключит перегрев и сэкономит электроэнергию. Саморегулирующиеся кабели способны также изменять отдаваемую мощность в зависимости от температуры окружающей среды, работая по принципу автоматического нагревателя, способного экономно расходовать электроэнергию. К достоинствам кабелей такого типа можно отнести отсутствие "холодного" и "горячего" концов и возможность прямого вывода кабеля на выключатель. Кроме того, саморегулирующиеся кабели можно нарезать на отдельные участки и даже небольшой кусок (20 см) такого кабеля подключать к электросети, чтобы обогревать небольшие поверхности.

Зональные нагревательные кабели имеют много общего с резистивными и одно из достоинств саморегулирующихся: резать их можно прямо на объекте (зная точное положение зонных контактов), уменьшая расход кабеля. Концевой участок до первого зонного контакта может быть использован в качестве "холодного" монтажного конца. Конструкция имеет изоляцию, экраны, защитные оболочки.

Система "теплый пол" распределяет теплый воздух равномерно по поверхности всего пола. Равномерно по всей площади помещения поднимаются вверх и тепловые потоки, остывая по мере подъема. На скорость нагрева пола влияют начальная температура поля, теплоизоляция, толщина стяжки, мощность системы, работа центрального отопления. При использовании специального терморегулятора достаточно задать время, когда пол должен иметь нужную температуру, а терморегулятор сам определит время включения кабелей, исходя из скорости нагрева пола в помещении.

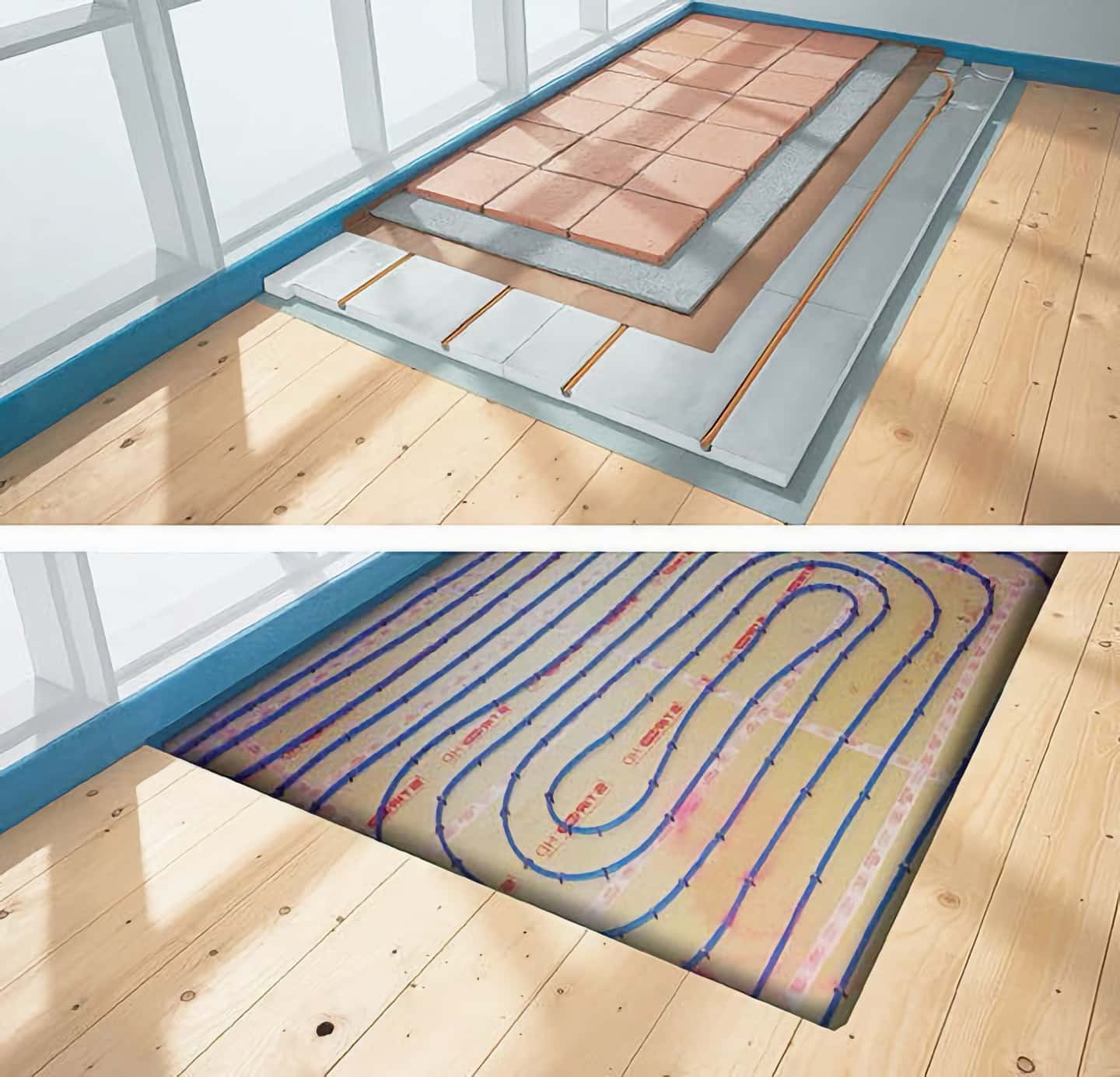

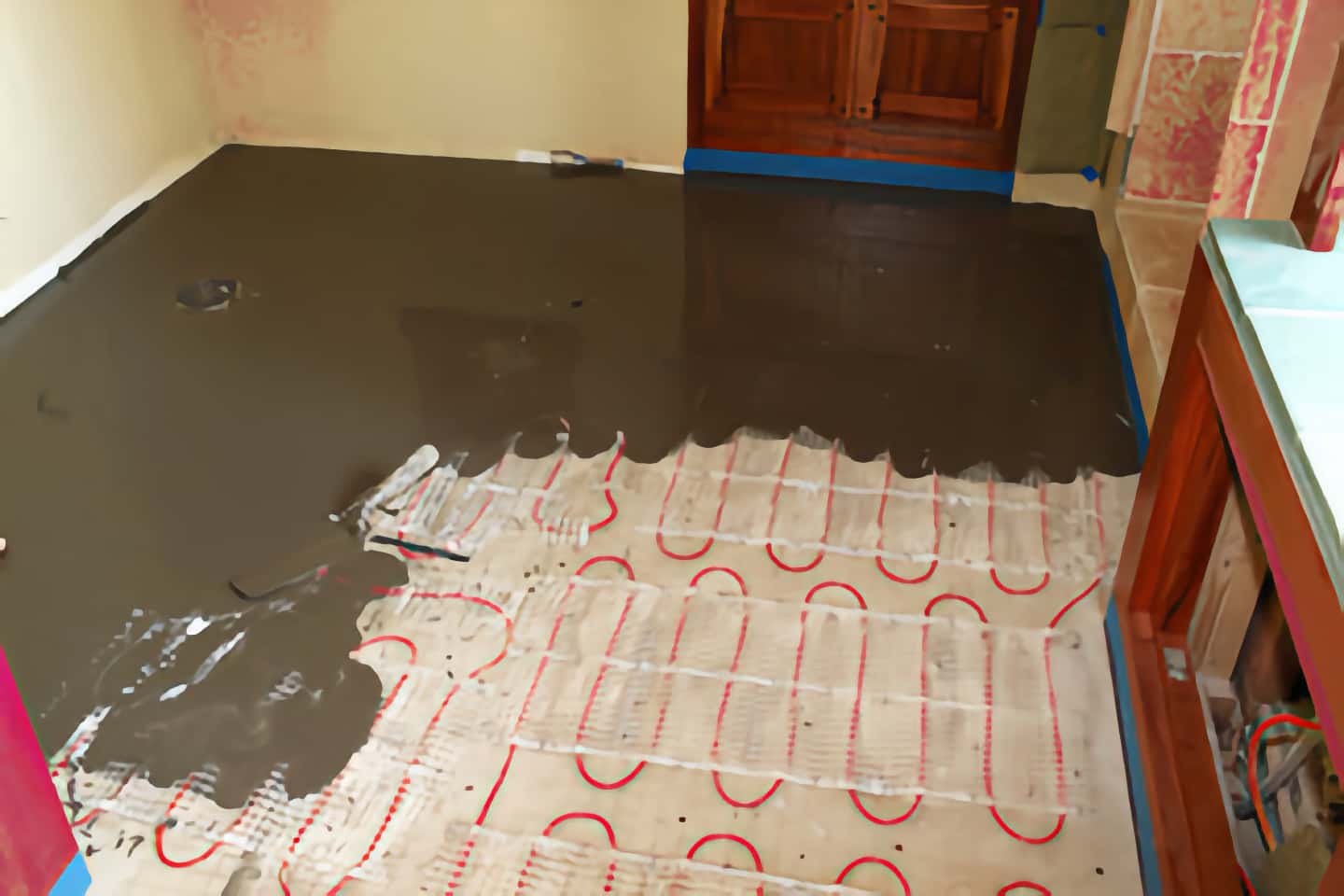

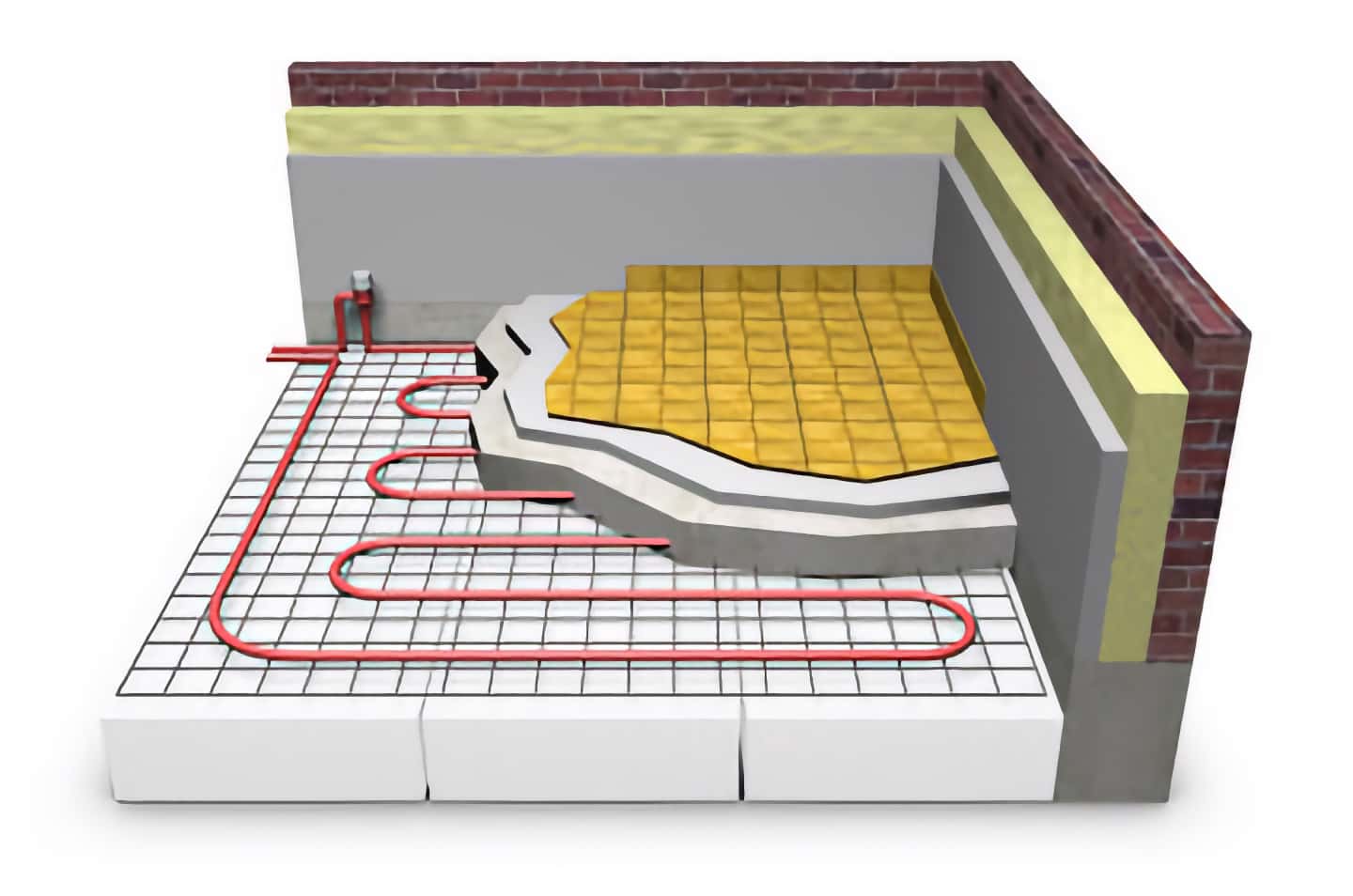

Чтобы устроить теплый пол в помещении, где проводится реконструкция, можно разобрать старый пол на глубину не менее 10 см и сделать новый пол с тепловыделяющими элементами в теле бетонной стяжки и слоем теплоизолятора (не менее 3 см) под ней. Второй вариант реализовать проще: на существующий пол монтируются тепловыделяющие элементы и произодится заливка тонкого слоя (2-3 см) стяжки. Если есть возможность уложить теплоизоляцию, надо утеплять конструкцию пола.

Проектируя монтаж "теплого пола" в помещении, следует учесть, что кабель не укладывается под плотно прилегающую к полу мебель, сантехническое и кухонное оборудование. Мебель на ножках может быть установлена в любом месте.
