Современные дома из кирпича значительно отличаются от своих предшественников. Новые технологии изменили свойства кирпича, что отразилось и в конструкции кладки. Что надо знать, чтобы не столкнуться с трещинами в кирпичной стене нового дома и проблемой промерзания стен.
Для возведения стен загородного дома лучше выбирать глиняный или керамический кирпич. Силикатный характеризуется повышенной гигроскопичностью, потому его преимущественно используют для кладки хозяйственных строений.
Глиняный кирпич подразделяют на полнотелый, поризованный и щелевой. Полнотелый отличается высокой прочностью, но по теплозащитным качествам уступает многим другим строительным материалам. Его применяют для возведения внутренних стен и перегородок, а также для кладки ниже уровня гидроизоляции. Поризованный кирпич идеален для сооружения стен малоэтажных зданий, но он дороже щелевого.
Керамический кирпич должен обладать матовой поверхностью и при ударе издавать характерный звонкий звук. На изломе он должен быть пористым, однородным и легким. Если кирпич имеет глубокие трещины на внешней стороне и пустоты внутри, он считается бракованным.
Зачастую по проекту дома толщина кладки стены вместе с 3-слойным утеплителем составляет 55 см. Основную кладку (38 см) из 7-щелевого керамического кирпича М 100 (ГОСТ 530-95) возводят на цементно-песчаном растворе М100 с армированием каждого четвертого ряда кладочной сеткой. Армирование подоконных частей стены выполняется через ряд. Наружный слой стены кладется из облицовочного кирпича. Для связи лицевой и основной кладки применяются гибкие стеклопластиковые связи из расчета 6–7 штук на 1 м² кладки.

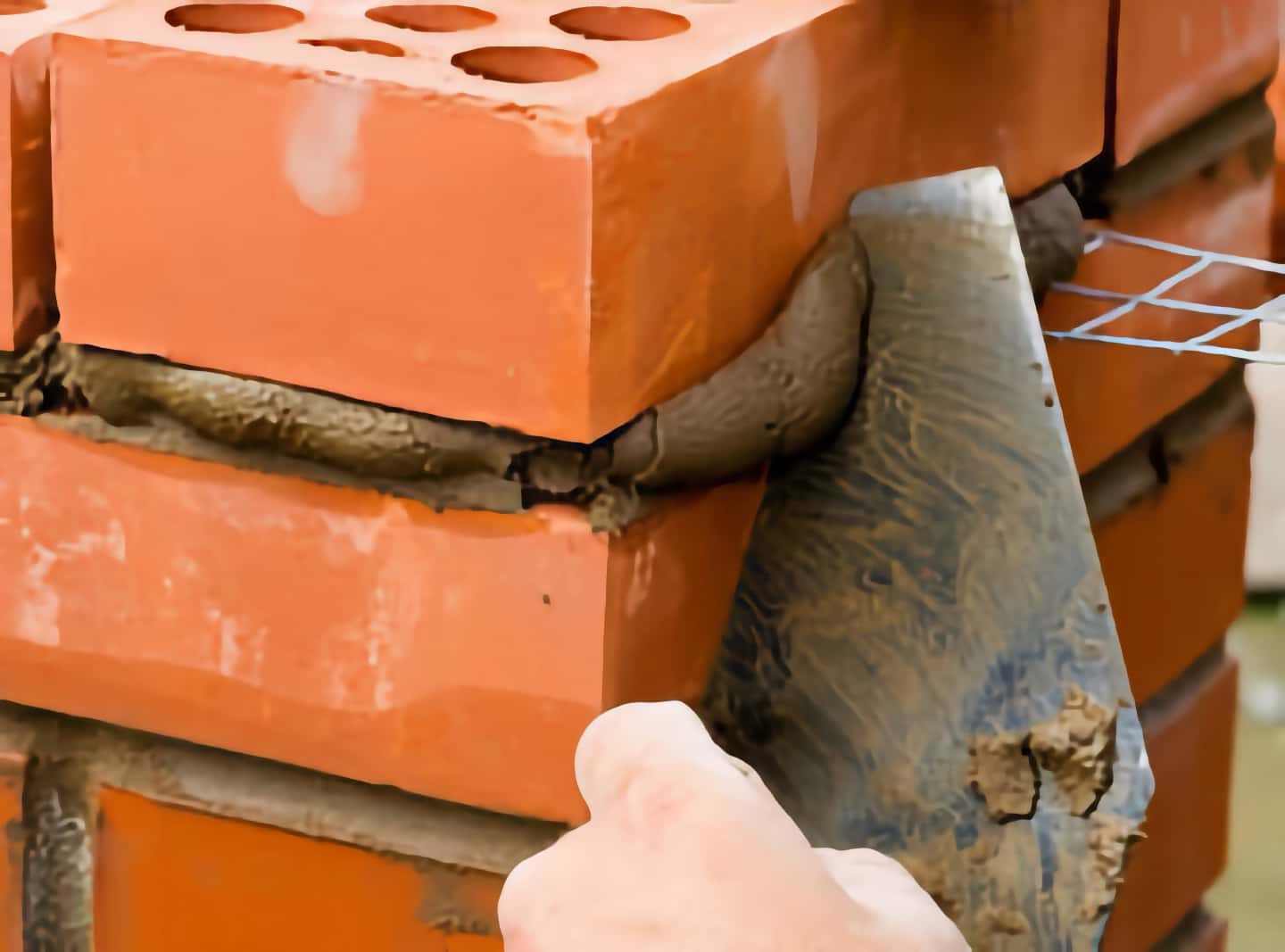

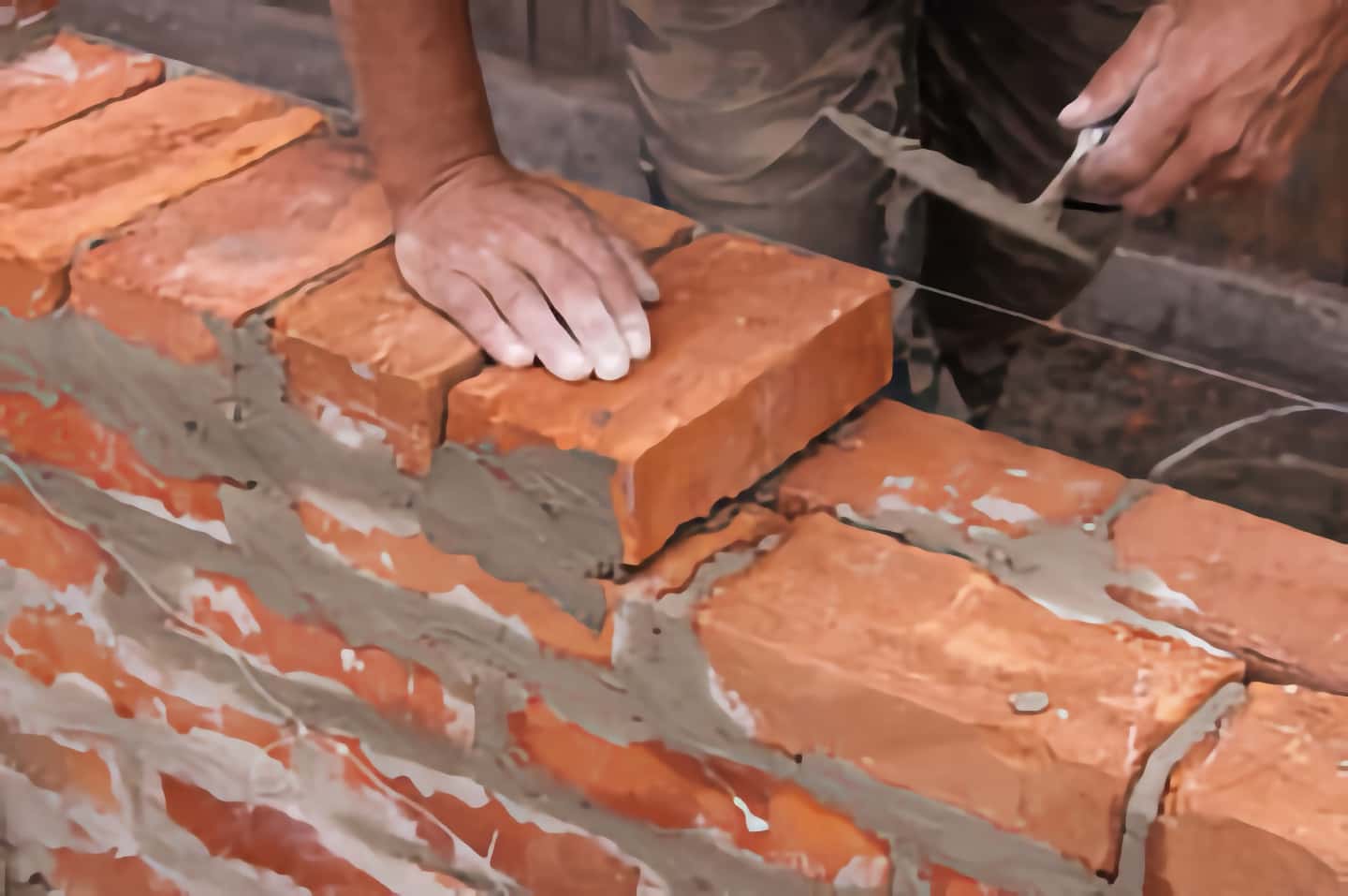

Кирпичную кладку осуществляют последовательными слоями – рядами. Чтобы стена имела по возможности единую структуру, кирпичи не просто кладут один на другой, но скрепляют раствором, а каждый ряд сдвигают на некоторое расстояние относительно предыдущего, или меняют вид кладки, образуя так называемую «перевязку».
Если возведение стен производится в зимний период, то в растворе необходима химическая добавка, повышающая его морозостойкость. Хотя обычно применение большинства добавок чревато появлением на фасаде высолов, которые приходится смывать в теплое время года особыми составами на основе кислот.
Чаще всего кладочный раствор для лицевой кирпичной кладки приготавливается прямо на строительной площадке из смеси портландцемента, песка и воды, при соотношении цемент/песок 1:3. На устройство одного квадратного метра кирпичного фасада потребуется от 150 до 220 кг сухих компонентов. Иногда, для придания растворному шву требуемого оттенка применяют пигменты или используют цветные цементы. На рынке встречаются предложения специальных сухих смесей, адаптированных под определённые виды кирпича.
Декоративный облицовочный кирпич бывает шероховатым, поэтому внимательно отнеситесь к выбору марки противоморозной добавки. Вентиляционные каналы, дымоходы, а также перегородки санузлов выкладываются из рядового полнотелого красного кирпича М 75.
В процессе кладочных работ согласно проекту в стенах и перекрытиях оставляются каналы и отверстия для прокладки инженерных коммуникаций.
Среди облицовочных кирпичей различают полнотелые (сплошные) и пустотелые с вертикальными пустотами. Они могут быть различной окраски (от белой и красной до черной) и с различной поверхностью – гладкой, рубцеватой, с песчаной обсыпкой, обработанной под рустику, пятнистой. Наиболее популярны кирпичи красного и красно-бурого тона.

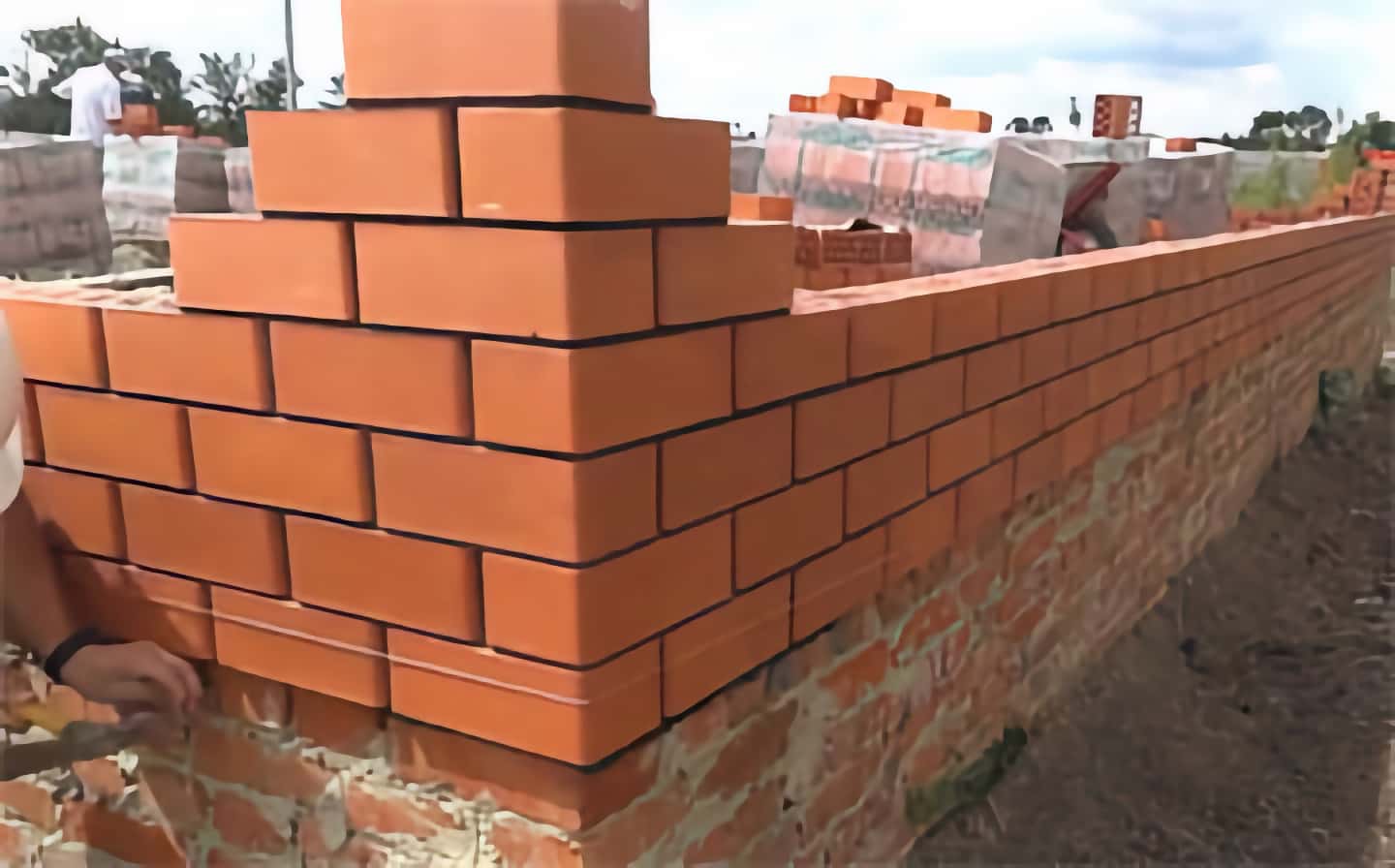

Облицовочную кладку ведут с перевязкой швов. Размер перевязки по длине, как правило, составляет не менее четверти длины кирпича. Облик фасада зависит не только от цвета, формата и поверхности кирпичей, но и от способа перевязки швов в кладке. Наиболее распространенной является так называемая «дикая перевязка». Нередко можно встретить на фасадах крестовую, цепную и другие перевязки.
Типоразмеры кирпичей бывают самыми разными. В отечественном строительстве прижились два основных вида: обычный, 250х120х65 мм, полуторный 250х120х88 мм. От этих размеров отталкиваются стандартные толщины кладки стен (без учета толщины отделки):
88 (или 65) мм, кладка в «четверть кирпича», или «на ложок» (используется исключительно для перегородок, обычно армируется);
120 мм в «пол кирпича»;
250 мм, «кирпич»;
340 мм, «полтора кирпича»;
510 мм, «два кирпича»
Для работы понадобятся следующие инструменты: специальный молоток – «кирочка» (подтеска, колка кирпича), мастерок каменщика – «кельма», лопата для замешивания и/или подачи кладочного раствора, ведро, растворный ящик (желательно со съемной крышкой).
В последнее время набирает популярность «липецкая кладка». Отличительная ее особенность – использование вместо одного кирпича, как в стандартной кладке, трех горизонтально сложенных друг на друга кирпичей. Это делает кладку выразительнее и выделяет на фоне остальных. Использование сажи либо красителей в кладочном растворе позволяет добиться особого контраста и подчеркивает цвет кирпича.
Не нужно забывать, что чем толще кладка, тем меньше остается полезной площади. Например, для дома с площадью застройки 50 м² при кладке толщиной 52 см стены займут 17 м², т. е. треть площади. К тому же толстые стены тяжелы, они требуют более массивного и сложного фундамента. Все это весьма и весьма удорожает проект. Для уменьшения толщины стен, их веса и одновременно для улучшения теплозащитных характеристик довольно часто используют также пустотелый кирпич (его еще называют поризованным или щелевым).
Требования к тепловой защите стен ужесточились, и однослойная кирпичная кладка без дополнительного утепления сегодня в большинстве регионов не укладывается в нормативы по сопротивлению теплопередаче: для комфортного проживания в средней полосе типовое решение — это несущий слой из поризованного керамического кирпича толщиной около 38–44 см в сочетании с эффективным утеплителем в составе трёхслойной стены, а итоговая толщина конструкции вместе с облицовкой нередко достигает 50–55 см. Расчётное сопротивление теплопередаче такой стены обычно находится в диапазоне 3,5–4,4 м²·°C/Вт, и именно этот показатель, а не толщина кладки сама по себе, определяет фактическую энергоэффективность дома.
Поризованная керамика («тёплая керамика») продолжает вытеснять полнотелый кирпич из несущих конструкций малоэтажных домов: за счёт равномерно распределённых пустот в теле кирпича такой материал экономит на отоплении до четверти по сравнению с кладкой из полнотелого кирпича сопоставимой толщины. При этом крупноформатные керамические блоки с пазогребневым соединением на длинных гранях позволяют класть без вертикальных швов на этих гранях, что сокращает число мостиков холода в стене и снижает расход раствора по сравнению с кладкой из кирпича стандартного размера.
Качество исходного материала по-прежнему проверяется тем же способом, что и десятилетия назад: матовая поверхность, звонкий звук при ударе, пористый и однородный излом без глубоких трещин и внутренних пустот. Но при приёмке партии стоит дополнительно требовать паспорт качества с подтверждением марки прочности и морозостойкости — на фоне роста числа некрупных производителей поризованной керамики разброс фактических характеристик между партиями заметно вырос, и визуальный осмотр не всегда позволяет отличить кирпич, соответствующий заявленному классу, от продукции с заниженными показателями.
