Современные дома из кирпича сильно отличаются от своих предшественников. Новые производственные линии изменили свойства самого кирпича, что отразилось на технологии строительства, в частности, в конструкции кладки.
Кирпичный дом имеет множество достоинств. Это высокая прочность стен (прочность обозначается буквой M, где число означает предельно допустимую нагрузку в кг/см2), долговечность технологии (100-150 лет), устойчивость к воздействию агрессивных атмосферных воздействий, хорошая звукоизоляция (стена толщиной в два кирпича имеет звукоизоляцию 60 Дб), экологичность, морозо-/огнестойкость (кирпичная стена способна выдерживать прямой огонь в течение 3-7 часов), широкие архитектурные возможности.К недостаткам можно отнести тяжеловесность конструкции (1 м2 кирпичной стены будет весить 1.2-2 тыс. кг, в зависимости от марки), необходимость основательного фундамента и дополнительного утепления, соблюдение и контроль горизонтальных и вертикальных отклонений кладки стены.
Построить дом можно из разных видов кирпича, для возведения стен загородного дома лучше выбирать глиняный или керамический кирпич. Силикатный отличается повышенной гигроскопичностью, потому его преимущественно используют для кладки хозяйственных строений.

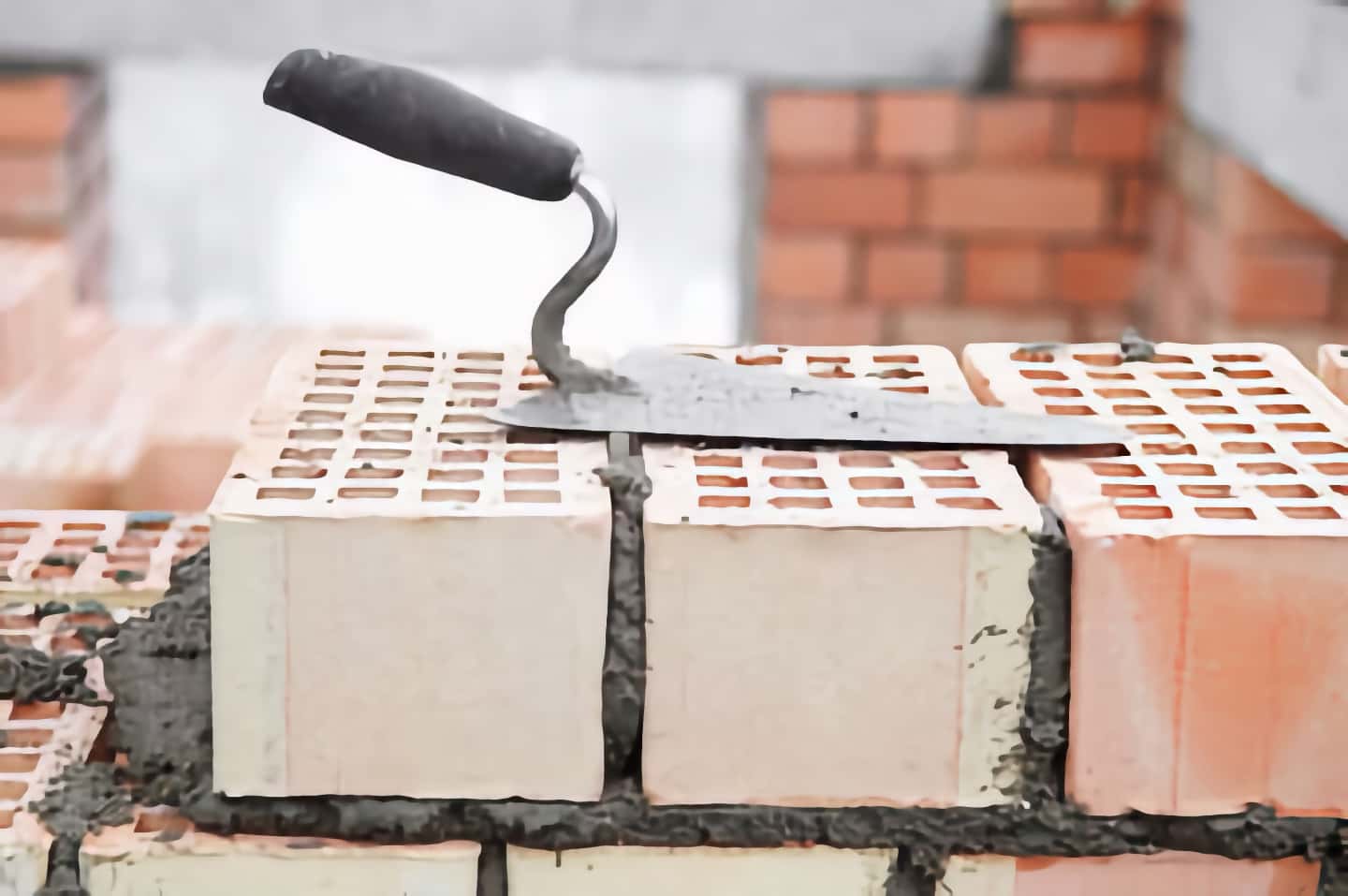

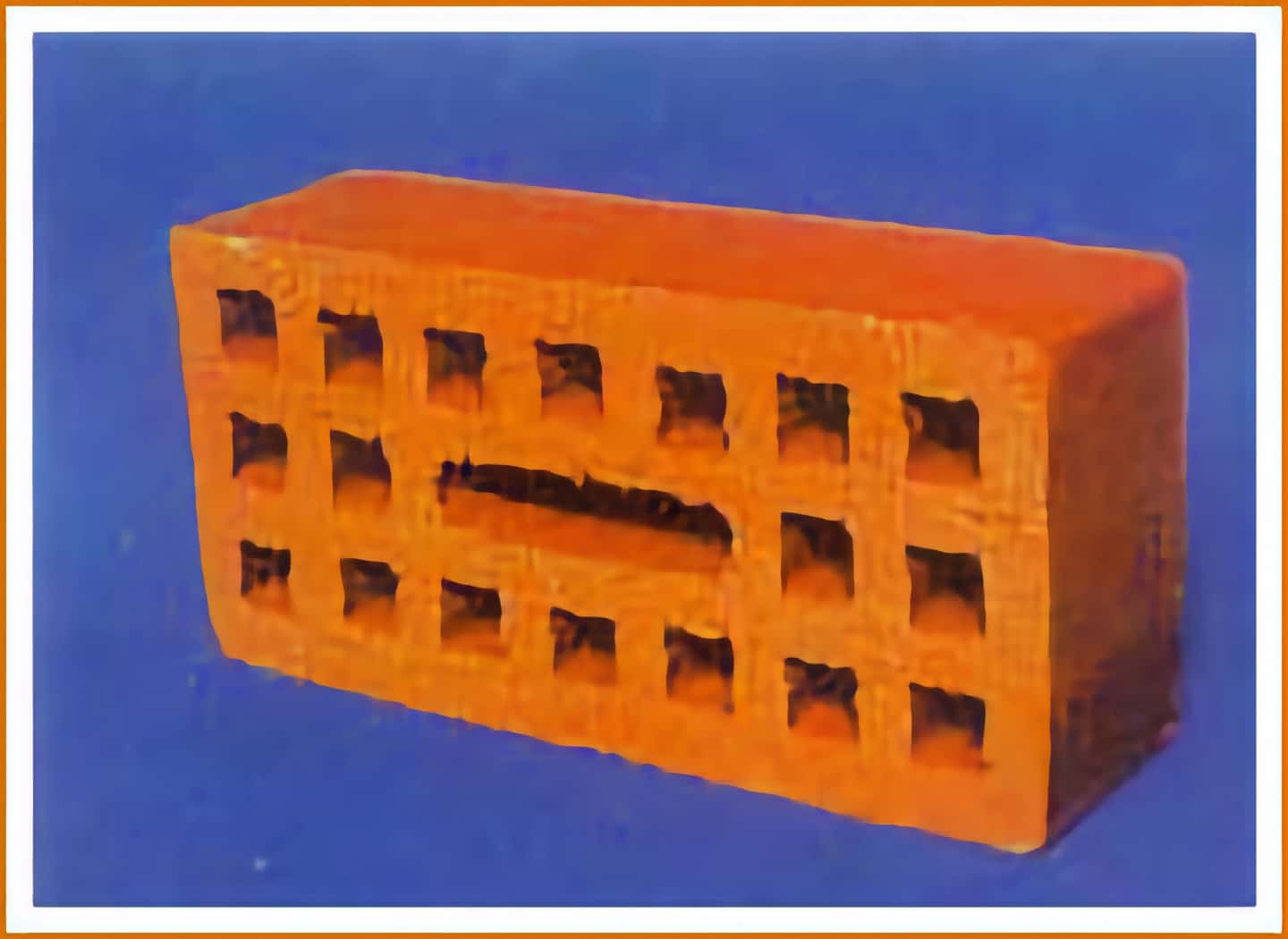

Глиняный кирпич подразделяют на полнотелый, поризованный и щелевой. Полнотелый отличается высокой прочностью, но по своим теплозащитным качествам уступает многим другим строительным материалам. Его применяют для возведения внутренних стен и перегородок, для кладки ниже уровня гидроизоляции. Поризованный кирпич идеален для сооружения стен малоэтажных зданий, но он дороже щелевого.
Прежде чем выбрать тип фундамента, проведите геодезическое исследование грунта. На дне котлована под цокольный этаж по предварительно связанному арматурному каркасу заливается монолитная бетонная плита толщиной 30 см, ее поверхность гидроизолируется. По наружным сторонам бетонных цокольных стен выполняется вертикальная рулонная гидроизоляция. Слой утеплителя укладывается снаружи по гидроизоляции. Пазухи котлована засыпают местным грунтом с послойной тромбовкой.

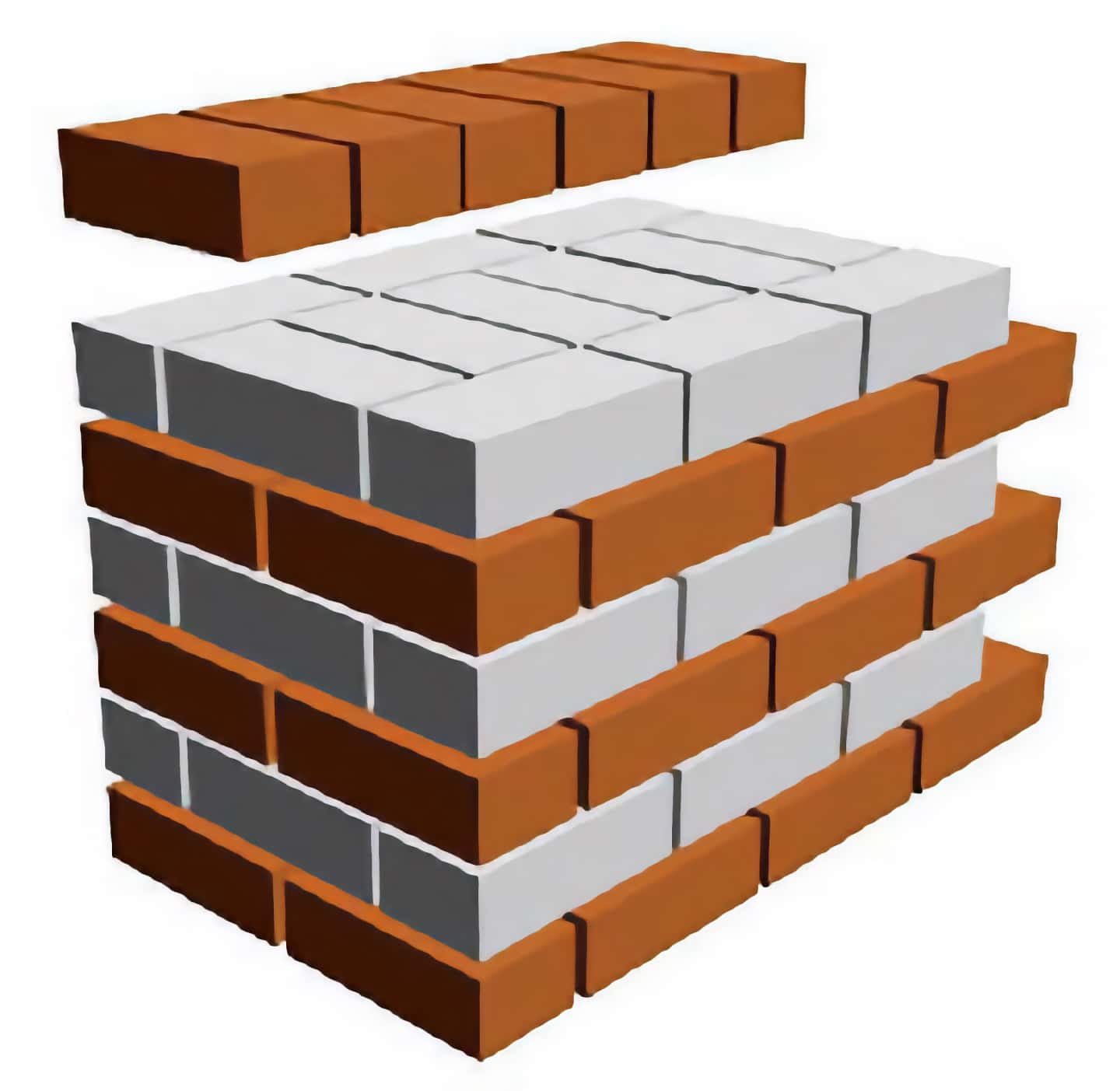

Виды кладки. Зачастую по проекту дома толщина кладки стены вместе с трехслойным утеплителем составляет 55 см. Основную кладку (38 см) из 7-щелевого керамического кирпича M100 возводят на цементно-песчаном растворе M100 с армированием каждого четвертого ряда кладочной сеткой.

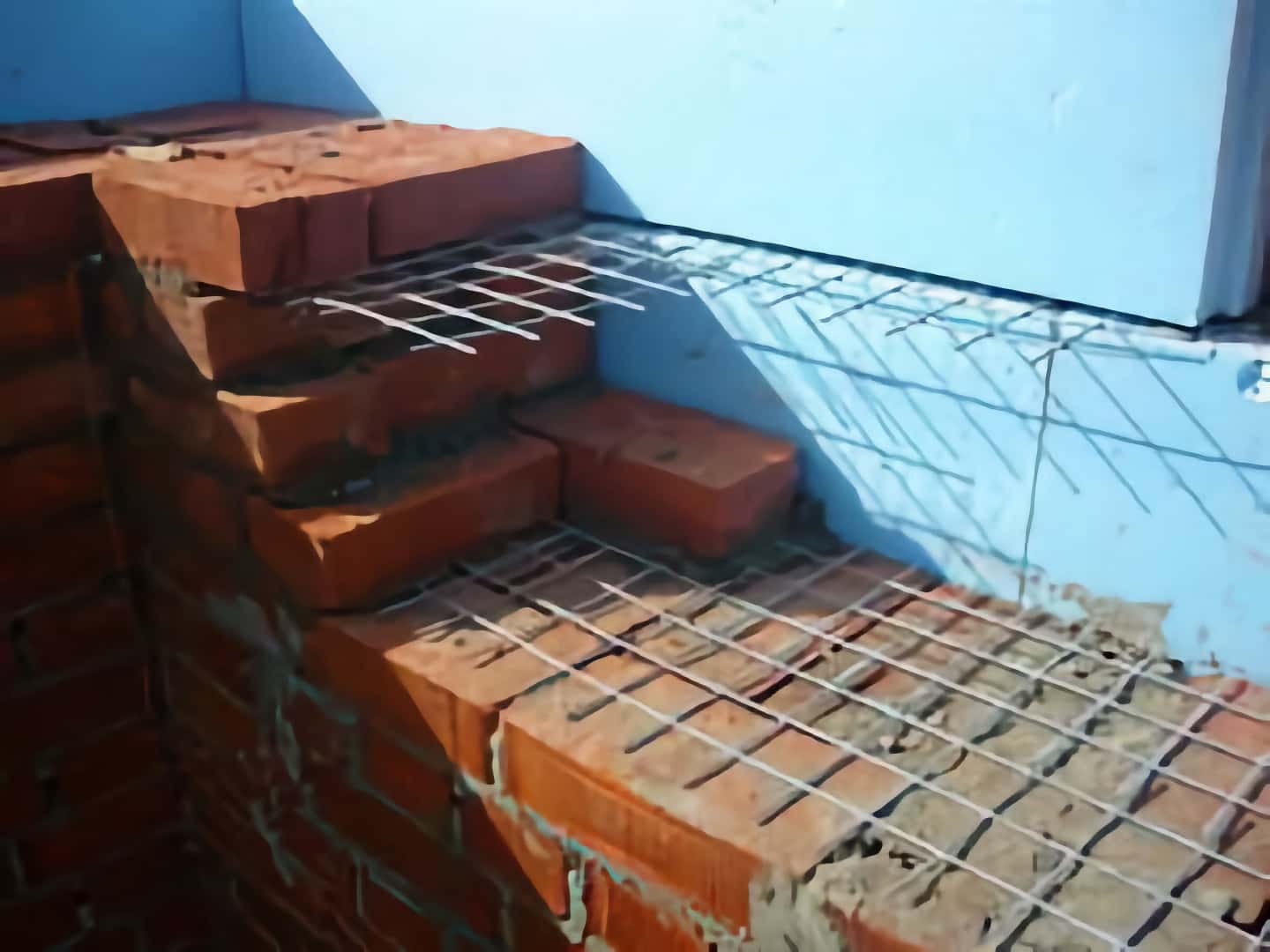

Армирование подоконных частей стены выполняется через ряд. Наружный слой кладется из облицовочного кирпича. Для связи лицевой и основной кладки применяются гибкие стеклопластиковые связи из расчета 6-7 штук на 1 м2 кладки.
При возведении стен в зимний период в растворе необходима химическая добавка, повышающая морозостойкость. При этом применение большинства добавок чревато появлением на фасаде высолов, которые приходится смывать в теплое время года особыми составами на основе кислот.
Декоративный облицовочный кирпич обычно бывает шероховатым, поэтому внимательно отнеситесь к выбору марки противоморозной добавки. Вентиляционные каналы, дымоходы, перегородки санузлов выкладываются из рядового полнотелого красного кирпича.
В процессе кладочных работ согласно проекту в стенах и перекрытиях оставляются каналы и отверстия для прокладки инженерных коммуникаций. Штробы под электропроводку и разводку труб нарезаются в стенах штроборезом непосредственно перед монтажом коммуникаций.
Помимо основной кладки, стену загородного дома придется облицовывать. Для этого идеально подойдет облицовочный кирпич гладкой формы.

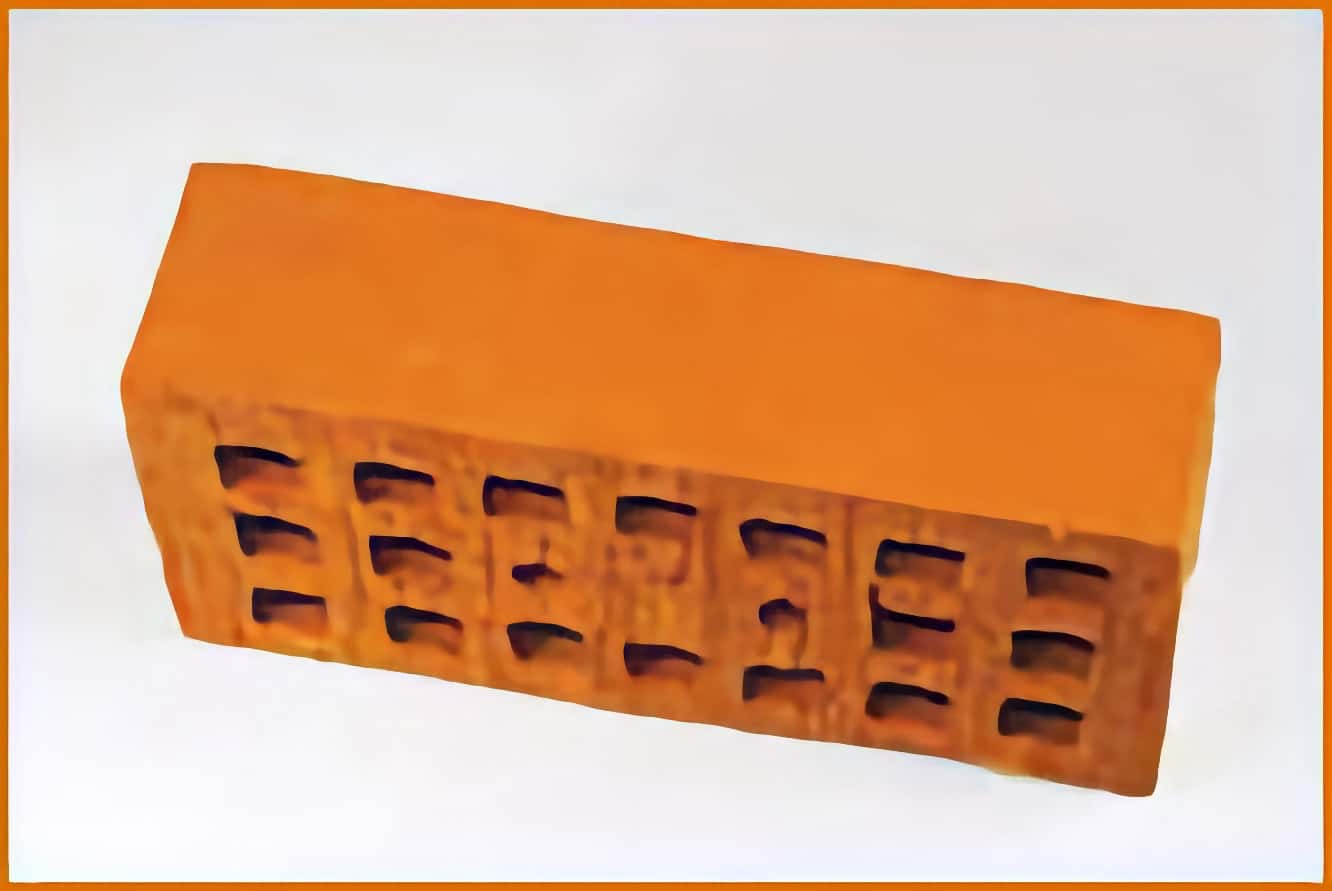

Среди облицовочных кирпичей различают полнотелые (сплошные) и пустотелые с вертикальными пустотами. Они могут быть различной окраски (от белой и красной до черной) и с различными поверхностями - гладкой, рубцеватой, с песчаной обсыпкой, обработанной под рустику, пятнистой. Наиболее широко применяют кирпичи красного или красно-бурого тона.
Облицовочную кладку ведут с перевязкой швов. Размер перевязки по длине, как правило, составляет не менее четверти длины кирпича. Облик фасада зависит не только от цвета, формата и поверхности кирпичей, но и от способа перевязки швов в кладке. Наиболее распространенной является так называемая "дикая перевязка". Нередко можно встретить на фасадах крестовую, цепную и другие перевязки.
В последнее время набирает популярность некогда забытая "липецкая кладка". Отличительная ее особенность - использование вместо одного кирпича, как в стандартной кладке, трех горизонтально сложенных друг на друга кирпичей. Это делает кладку выразительней и выделяет из остальных. Использование сажи или красителей в кладочном растворе позволяет добиться особого контраста и подчеркивает цвет кирпичей.
Кирпичные стены. Правила кладки.
Кирпичная кладка должна выполнять три функции: образование формы здания, теплосбережение, эстетичность конструкции. Технология кладки кирпичей предполагает соблюдение норм и стандартов, подготовки раствора и материала. При кирпичной кладке обязательно должны быть соблюдены горизонтальные и вертикальные плоскости. Вертикальные и горизонтальные швы выполняют одинаковой толщины, придерживаясь одного профиля при расшивке швов. Для увеличения прочности кладки работать нужно с влажным кирпичом. Летом кладку поливают водой или опускают кирпич в воду на 2-3 минуты. Данная мера необходима для увеличения прочности кирпичной кладки – сухой кирпич впитывает часть воды из цементного раствора. Зимой такой способ неприемлем, вода, попавшая в кирпич замерзнет и материал потеряет прочность.
Правила хранения кирпичаПоддоны должны размещаться на сухом ровном грунте и перемещаться механическим способом. Не следует поднимать поддоны металлическими тросами.
Место хранения кирпича должно быть чистым. Не храните кирпич в старых подвалах, водосборниках, где могут содержаться соли.
Площадка под складирование кирпича должна быть ровной, иметь твердое покрытие и уклон не более 5%, очищенной от посторонних предметов, мусора и снега.
По высоте поддоны с кирпичом разрешается складировать не более чем в два ряда.
Расстояние от крайних поддонов с кирпичом до других складированных материалов, сооружений должно быть не менее 1м.
Для предотвращения повреждения кирпича соседними поддонами при складировании и кантовке рекомендуется оставлять расстояние между ними 100-150 мм.
При распаковке поддона металлические или пластиковые ленты должны разрезаться, но не поддеваться рычагами, чтобы не вызвать повреждение поверхности кирпича.
При подъеме на высоту нераспакованного поддона вокруг него должно быть защитное ограждение.
Нельзя резко ронять поддоны на землю.
Перед использованием кирпича проверьте его цвет, форму, размер и текстуру.
Цена кирпича
Стоимость кирпича зависит прежде всего от марки и размеров. Чем выше марка, тем кирпич дороже. Кирпич М125 дороже М100 примерно на 10%. Разница в цене между М100 и М200 может составить 20-30%. Увеличение размера кирпича на 50% увеличивает его цену на 20%. Чем больше размер кирпича, тем он дешевле.
Затраты на перевозку составляют в среднем 50% от фактической цены кирпича. Дешевле всего покупать кирпич на заводе, но в таком случае придется заплатить за транспорт. В торговых фирмах кирпич стоит в среднем на 15% дороже, но в эту цену входит и доставка. Кроме того, можно рассчитывать и на скидку.
Попробуем посчитать, сколько кирпича понадобится для строительства дома 8х8х8 метров.
1. Длина наружных стен 8х4=32 кв.м
2. При высоте потолка 3м и высоте 2-х этажного дома в 6м, площадь наружных стен: 32х6=192 кв.м
3. Выберем для расчета кладку в 2.5 кирпича (толщина стен 64 см).
4. Кладку будем вести в два кирпича из двойного рядового и один ряд (в полкирпича) из одинарного лицевого.
5. Необходимое количество кирпича (с учетом растворных швов): 192х204=39168 штук одинарного рядового и 192х51=9792 лицевого одинарного.
Отсюда нетрудно посчитать и стоимость кирпича. Учитывая, что она составляет менее 10% от стоимости дома, экономить на этом материале не стоит.

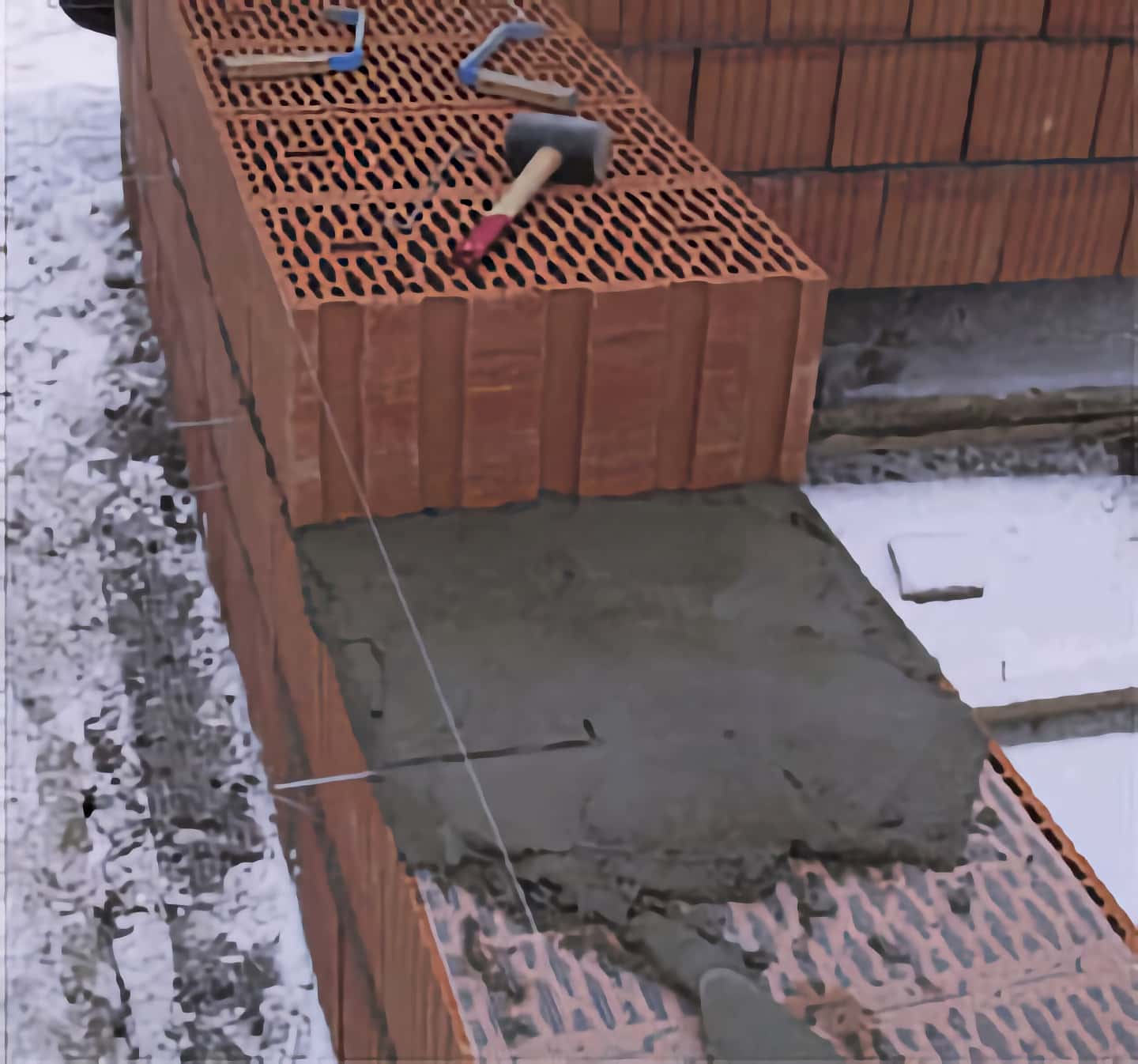

Кладка лицевого кирпича в зимних условиях

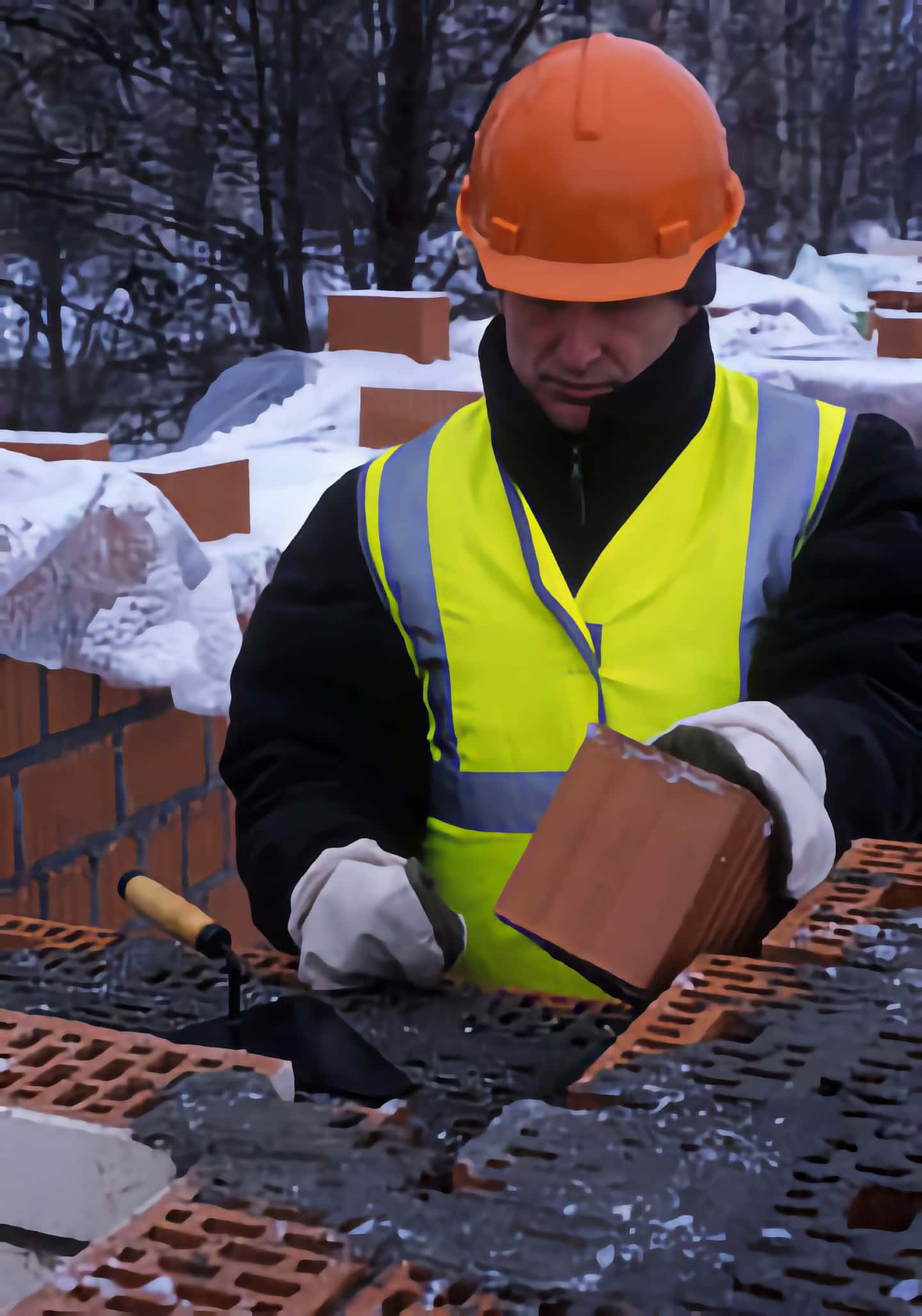

В современном строительстве работы по возведению зданий не прекращаются и в зимний период. Для достижения качественного результата необходимо использовать соответствующие материалы и методы работы.
Когда температура воздуха опускается ниже 0 град.С, кладочные работы необходимо производить в соответствии с правилами ведения кладочных работ в зимний период.
Работу необходимо организовать таким образом, чтобы температура незастывшего раствора была выше 0 град.С, и замерзание раствора не привело бы к снижению прочности раствора и адгезии раствора к кирпичу.
Чтобы цементный раствор набрал достаточную прочность, кладка должна затвердеть при температуре выше 0 град.С в течение не менее двух суток.
Кирпичи не должны быть сырыми или покрытыми снегом и льдом.
Если кладка в зимних условиях выполняется обычным кладочным раствором, для его приготовления необходимо использовать теплую воду. При этом раствор делается более густым, чем при теплой погоде.
В раствор следует добавлять столько теплой воды, чтобы с ним было удобно работать. Если температура сухого раствора, например, -10 град.С, то, используя воду температурой +60 град.С, можно поднять температуру приготовленного раствора до +20 град.С. Температура воды не должна превышать +60 град.С, а температура готового раствора не должна быть выше +40 град.С.
Приготовленный раствор не должен остывать слишком быстро до завершения кладки. Поэтому порции раствора должны быть сравнительно небольшими. Остывание можно замедлить, если использовать термоизоляционное покрытие или излучающий обогреватель. За температурой раствора нужно следить, и если раствор слишком быстро остынет, вернуть его в мешалку, чтобы смешать с новой теплой порцией раствора. Следует учесть, что время работы с теплым раствором сокращается.
Производители предлагают специальные зимние растворы для выполнения кладочных работ при температуре воздуха до -15 град.С. С зимними растворами кладку кирпича можно производить без подогрева конструкции. Воду для приготовления раствора подогревать не надо. Однако при использовании морозостойких растворов нужно учитывать то, что риск выделения солей на поверхности кладки в этом случае возрастает.
Перед началом работ по кладке нужно нанести два слоя гидроизоляции при помощи эластичного цементного раствора.
В емкость с чистой водой засыпать раствор из расчета: 1,25-1,45 л на 10 кг раствора. Смешать в бетономешалке 6-8 мин. или в миксере для раствора 4-5 мин. Полученный раствор использовать в течение 2-3 ч.
Выполнить кладку по полному шву, утопленному на глубину не более 3 мм. Чистовая кладка выполняется одновременно с расшивкой швов. Уплотнение швов защищает их от дождевой воды, улучшая прочность стены и внешний вид.
Шов заполняется полностью, а через несколько минут (в зависимости от температуры воздуха, раствора и кирпича, а также водопоглощения кирпича) с помощью соответствующего инструмента создать рельеф на его поверхности. При работе со светлыми растворами использовать пластиковые или деревянные инструменты, т.к. металл может окрасить материал шва.
Очень важно защитить только что сложенную конструкцию от ветра, снега, талой воды. По окончании работ верхнюю часть кладки нужно тщательно закрыть пленкой или брезентом.
Благодаря укрытию температура раствора будет держаться выше точки замерзания намного дольше, чем на незащищенной стене, т.к. влияние холодного воздуха так же, как и излучение тепла из раствора, существенно снижается.
Можно считать цементный раствор достигшим достаточной прочности при замерзании, если кладка затвердеоа при температуре выше 0 град.С в течение не менее двух суток.
Материал для стен загородного дома
Для строительства загородных домов применяют природные и искусственные материалы. Последние делятся на те, что идут на устройство фундамента (блоки из тяжелого бетона), и стеновые - кирпич (керамический и силикатный), газобетонные, пенобетонные, керамзитобетонные и керамические блоки.
Стеновые материалы различаются по конструкционным и теплоизоляционным параметрам, поэтому в строительстве применяются многослойные смешанные конструкции, в которых каждый материал выполняет свои функции.
Долговечность материала связана со многими другими параметрами: водопоглощением, морозостойкостью, ударопрочностью, стойкостью к солнечному свету. Она определяется и технологией производства, качеством партии товара и пр. Так керамический кирпич практически не впитывает влагу и мало подвержен разрушению при замерзании и оттаивании. Здания из керамического пустотелого кирпича и тяжелого монолитного бетона способны простоять более 100 лет.
Морозостойкость (количество циклов замораживания и оттаивания насыщенного водой материала без существенной потери прочности и массы) - один из важных критериев при выборе материала. Причиной потери прочности является расширение воды на 9% при замерзании и превращении в лед. Для средней полосы России можно использовать материалы с морозостойкостью 35-50 циклов. Наибольшей морозостойкостью обладает керамический кирпич, далее идут газобетонные блоки и тяжелый бетон.
Самыми экологичными являются материалы, в состав которых входят натуральные компоненты. Первое место здесь занимают керамические изделия, производимые из глины. Экологичность газобетонных блоков, в состав которых входит алюминиевая пудра, должна быть подтверждена сертификатами.
Благодаря пористой структуре самую меньшую теплопроводность имеют ячеистые бетоны (пенобетон и газобетон). Пористость газобетона выше, более мелкие пузырьки равномерно распределены по объему. Технология производства керамических блоков позволяет максимально снизить теплопроводность.

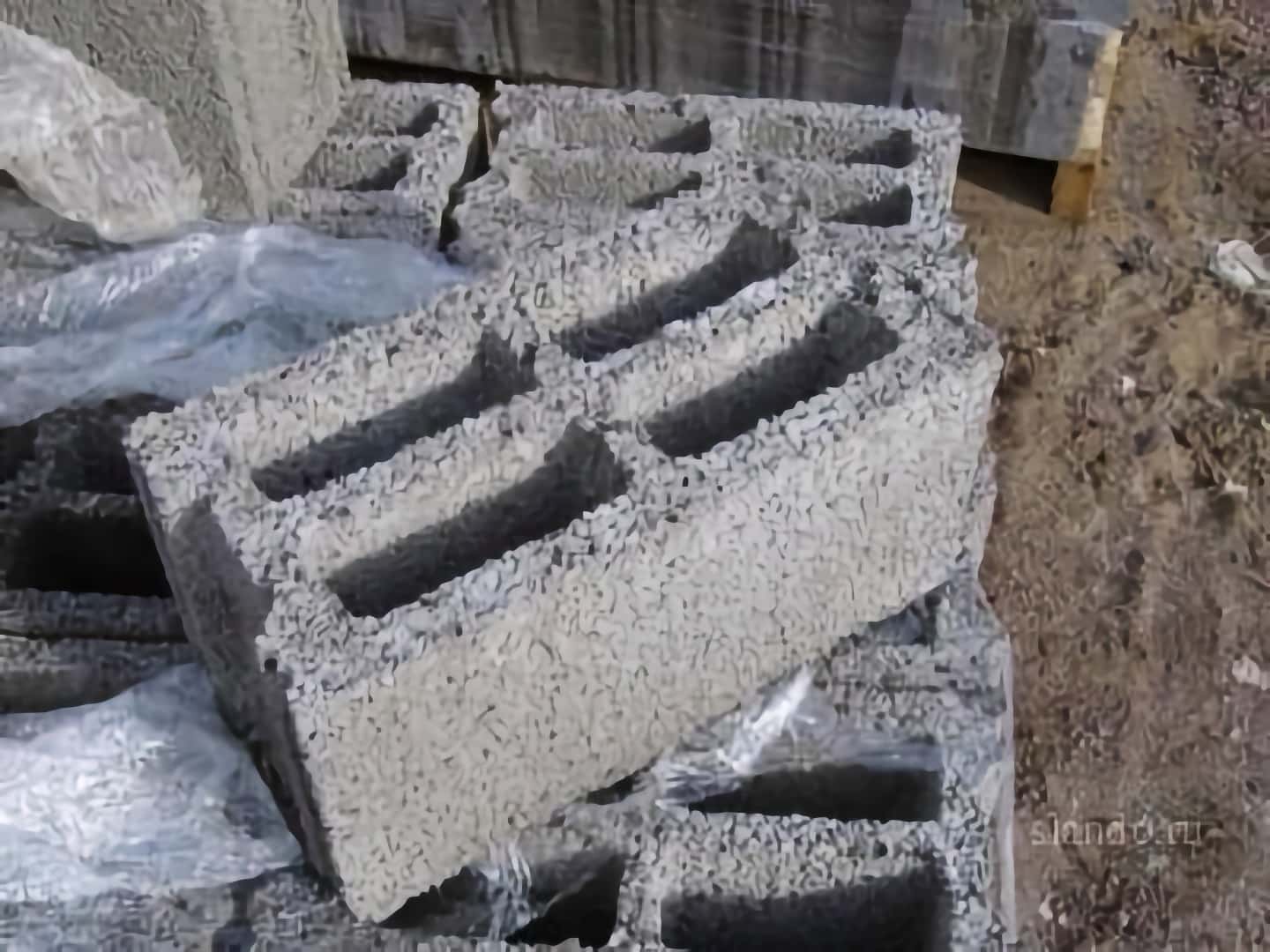

Керамзитобетонные блоки благодаря структуре характеризуются максимальной звукоизоляцией и звукопоглощением. Хорошую звукоизоляцию обеспечивает и кирпич, но недостаточно хорошо поглощает звук. Ячеистые бетоны поглощают звук и не дают ему отразиться. Для решения проблемы со звукоизоляцией и звукопоглощением применяют многослойные конструкции, газобетон и пенобетон.
Марка прочности, которая присваивается каждому материалу, позволяет оценить прочностные характеристики и несущую способность. Эти показатели зависят в первую очередь от плотности. Марка М100 гарантирует, что материал выдержит нагрузку 100 кг/см2. Наибольшая несущая способность у тяжелого бетона, силикатного и керамического кирпича.
Дом из кирпича будет наиболее долговечным, но затраты на фундамент, теплоизоляцию и строительство будут выше. При выборе кирпича стоит учесть, что браком является недожог и пережог. Недоженный кирпич имеет характерный горчичный цвет, издает при ударе глухой звук, имеет низкую морозостойкойсть и влагостойкость. Переженный кирпич получается от излишне высоких температур, он чернеет, оплавляется, теряет форму. Кирпич хорошего качества имеет сердцевину более яркого цвета и звенит при ударе. Важно не нарушить глянцевую пленку кирпича при возведении стен, иначе стены выдержат меньше циклов морозостойкости. Следует избегать и прямого попадания на стены воды.
Исходя из параметров цена/качество, газобетонные, керамзитобетонные и керамические блоки опережают кирпич. Пенобетонные блоки - наиболее дешевый и легкий в монтаже вариант (блоки до 30 кг собираются как конструктор), но многие делают выбор в пользу газобетонных или керамических блоков. Пенобетон нужно проверять на радиоактивность.
Бетонные стены прослужат дольше и сохранят внешний вид, если закрыть их фасадным материалом (штукатуркой, вентилируемым фасадом).
Не стоит экономить на качестве материала, так как от этого будет зависеть, сколько прослужит ваш дом. Выбирая материал, в первую очередь оцените его товарный вид, как упакован, как и где хранится, когда был произведен. Обратите внимание на геометрическую форму товара, в блоках посмотрите, насколько равномерна распределена пористость по объему, проверьте соответствие СНИПам и ГОСТам, наличие гигиенического сертификата.
Кирпич: особенности строительства
Особенности строительства при использовании кирпича
Одним из самых распространенных материалов, традиционно используемым при возведении зданий и сооружений, является кирпич. Более чем тысячелетняя практика применения кирпича позволяет однозначно отнести его к категории наиболее долговечных строительных материалов.
Наряду с этим, технология кирпичной кладки предоставляет архитекторам и дизайнерам неограниченные возможности для воплощения творческих замыслов. Обеспечивая надежную защиту от воздействия внешних факторов, обладая высокой огнестойкостью и сравнительно низкой теплопроводностью, кирпич предопределяет высокий уровень безопасности и комфорта как жилых, так и промышленных зданий.
Кирпич изготавливается путем пластического (экструзионного) формования либо полусухого прессования и последующей термической обработка. В качестве исходного сырья используются специальные сорта глины (керамический кирпич) или сбалансированная смесь кварцевого песка, воздушной извести и воды (силикатный кирпич).
Технологии производства керамического и силикатного кирпича значительно разнятся. Силикатный кирпич в сравнении с керамическим, обладает несколько большей плотностью и, как следствие, большей теплопроводностью, пониженной водостойкостью. Он приблизительно на треть дешевле керамического, но имеет ограниченную область применения и не используется для устройства цоколей и фундаментов, кладки печей, дымовых труб и т. п. Кроме того, производство силикатного кирпича связано с технологическими процессами, наносящими ущерб окружающей среде.
 | По назначению керамический кирпич делится на строительный и лицевой (облицовочный, фасадный). Особняком стоит печной кирпич. Строительный кирпич используется для внутренних рядов кладки или для внешних рядов, но с последующей штукатуркой. Строительный кирпич может иметь на боковой стороне вдавленный геометрический рисунок (для лучшего сцепления со штукатурным раствором). |
Лицевой кирпич – однородного цвета, имеет две гладкие, ровные лицевые поверхности (так называемые «тычок» и «ложок»). Он, как правило, пустотелый (то есть в его «теле» много пустот, что делает стену из такого кирпича «теплей»). К облицовке относится также фактурный кирпич (с рельефным рисунком лицевой поверхности) и фасонный (фигурный, профильный) для кладки сложных форм: арок, столбов и т.п. Фактурный, фасонный, печной кирпич бывает разных размеров (даже с ладошку). Иногда его делают с рельефом.
Для топочной части каминов используют шамотный кирпич, изготовленный из огнеупорных глин и выдерживающий температуру выше 1000°С. Шамотный кирпич имеет песочно-желтый цвет и зернистую структуру.
И, безусловно, любой из этих видов кирпича должен быть хорошего качества, иначе приобретение такого материала обернется как минимум выброшенными на ветер деньгами. Существует несколько признаков, по которым можно определить, пригоден ли кирпич для использования или при его изготовлении был допущен брак.
По ГОСТу браком являются пережог и недожог, и такой кирпич не рекомендуется для продажи. А вот наличие известковых включений ГОСТ допускает, хотя владельцу такого кирпича от этого не легче. Не бойтесь, если у вашего кирпича сердцевина более насыщенного цвета. Если сердцевина кирпича – более насыщенного цвета, чем «тело», и при ударе он звенит, то это – кирпич хорошего качества.
 | Недожженный кирпич или скупой платит дваждыНедожженный кирпич имеет характерный горчичный цвет и при ударе издает глухой звук. У него низкая морозостойкость и он «боится» влаги. По этому поводу есть даже «страшилка» строительного фольклора. Один скуповатый клиент как-то решил купить кирпич по дешевке. Дело было зимой, когда, как известно, цены на строительные материалы значительно снижены. Купил, привез и свалил его на своем участке, радостно потирая руки – столько сэкономил! Пришла весна, растаял снег, поспешил «скупой рыцарь» на свою строительную площадку, и увидел там... Правильно – горы раскрошившегося кирпича. Кирпич оказался бракованный – с недожогом. |
Пережженный кирпич
Пережженный кирпич – другая крайность, образуется от очень высоких температур. Кирпич чернеет, оплавляется, теряет четкие размеры, его «распирает» изнутри. Но специалисты говорят, что если кирпич не нарушил своей формы, а черной у него оказалась только сердцевина, то он, наоборот, становится очень прочным, будто железным. Иногда от пережога поверхность кирпича «вскипает» Кирпич с пережогом внутри и нормально обожженный.
 | Известковые включенияГлинистое сырье содержит известняк. Во время подготовки сырья известняк измельчается. Но если остались хотя бы полмиллиметровые зерна, жди подвоха. Они набирают влагу и «раздуваются», откалывая кусочки кирпича. Если глубина откола больше 6 мм, такой кирпич ОТК бракует, если меньше – его пускают в продажу. Фасады домов, сложенные из такого кирпича, получаются рябыми, словно «засиженные мухами». |
Высолы
Это самый распространенный и коварный брак. Высолы проявляются уже на кирпичных стенах в виде белых пятен и разводов (то есть уже после того, как кирпич уложен). И при покупке не угадаешь – будут высолы на этом кирпиче или нет. Образуются они в результате миграции солей из кладочного раствора, кирпича, грунтовых вод и даже воздуха.
И в заключение приведем несколько полезных советов и рекомендаций и по применению кирпича.
И прочный, и теплый
По наличию пустот в теле кирпич лицевой и рядовой делится на пустотелый и полнотелый (камни керамические бывают только пустотелыми). Чем больше пустот (их может быть больше 50%), тем кирпич теплее.
Получается, что при использовании пустотелого кирпича стены можно сделать меньшей толщины, и теплоизоляция от этого не ухудшится. У пустотелого кирпича меньше масса, и в результате – меньше нагрузка на фундамент. Это – его достоинство. Но есть и сложность: при кладке такого кирпича отверстия могут забиться раствором, и он станет более «холодным». Чтобы этого избежать, нужно брать кирпич с пустотами меньшего диаметра и более вязкий раствор.
Кирпич можно сделать еще более «теплым» за счет внутренней пористости керамического черепка (то есть самого материала). Такой кирпич называют поризованным. Кстати, поризованный кирпич по сравнению с обычным лучше заглушает звуки.
И так, понятно, что для экономии времени и денег лучше покупать не обычный кирпич, а полуторный. А еще лучше – камень керамический. А вот цвет можно выбирать по вкусу – он не влияет на качество кирпича. Если хочется дом потеплей (но не за счет толщины стен), нужно брать пустотелый или поризованный кирпич. Но тогда используйте более вязкий раствор, чтобы пустоты не забивались.
Как уберечься от высолов?
Прежде всего, при кладке лучше использовать густой раствор, нанося его ровным слоем и ни в коем случае не размазывая по фасадной части. Кстати, если идет дождь, то кладкой заниматься, безусловно, вообще не стоит. На ночь, особенно при большой влажности, кладку лучше накрыть, тогда и вероятность появления высолов будет гораздо меньше. И еще, старайтесь как можно быстрее подвести дом под крышу, а в качестве профилактики можно обработать фасад защитным составом. Многие пользуются «народными» рецептами: раствором уксусной кислоты, 5-процентным раствором соляной кислоты или раствором нашатырного спирта (пузырек на ведро воды). И, конечно, специальные защитные средства в широком ассортименте имеются в строительных магазинах.
Если после всех предосторожностей высолы все же появились, не расстраивайтесь. Строители заверяют, что большая часть высолов смывается дождями через год – два.
И запомните правило: не покупайте недожженный кирпич, иначе в вашем доме зимой всегда будет холодно, а фасад очень быстро размоет дождем. Пережженный брать можно, но только в том случае, если его форма не нарушена. А вот насчет известняковых включений решайте сами. Но помните, что кирпич с отколами быстрее разрушается.
Правила кирпичной кладки

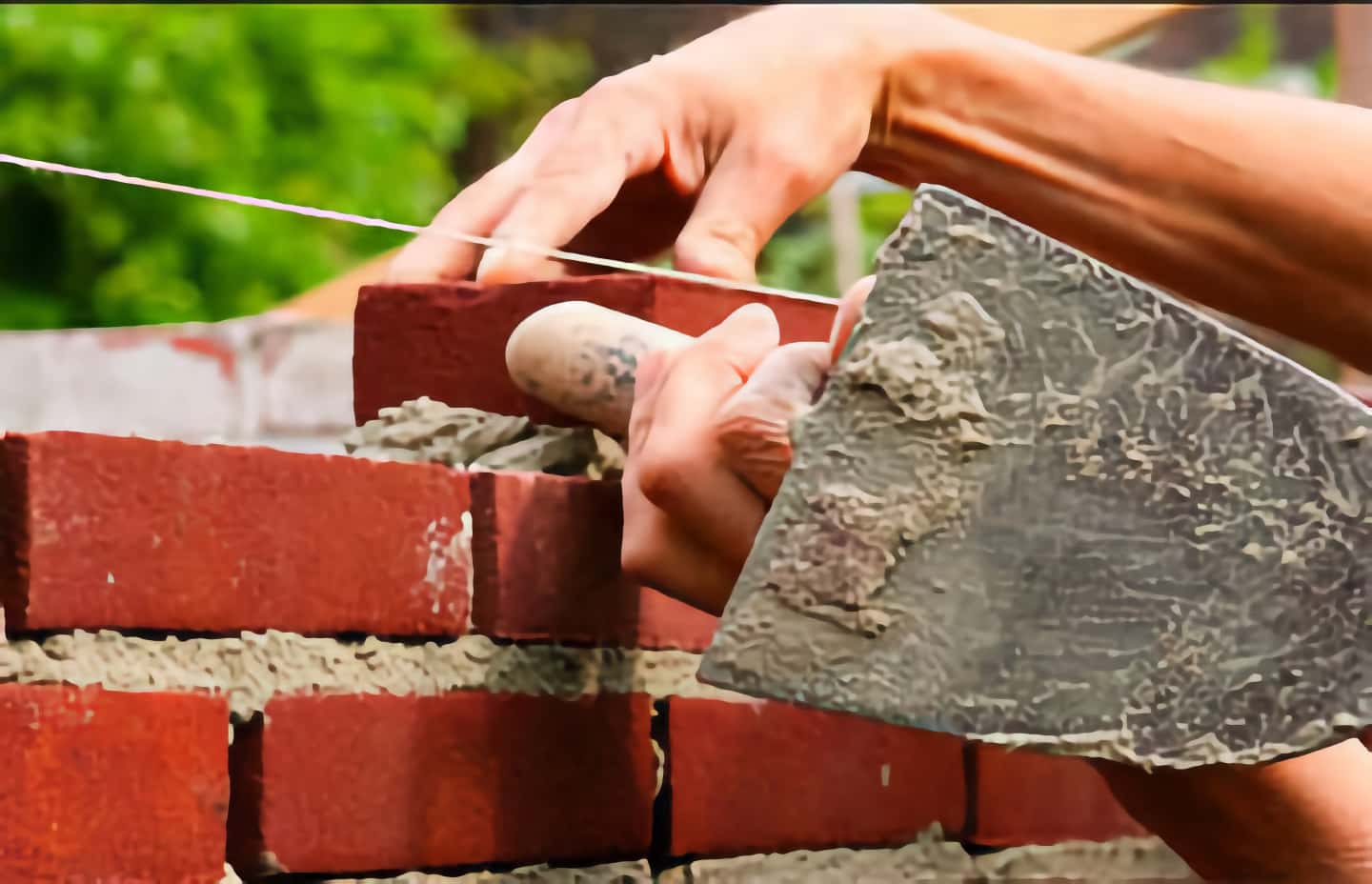

Главное требование к кирпичной кладке - она должна быть идеально ровной по всем направлениям - вертикально и горизонтально, крепкой, без воздушных мешков в швах и красивой с внешней стороны. О том, как положить кирпич правильно, без минимальных потерь по качеству и перерасхода по раствору.
Вам потребуются инструменты.
Для работы с раствором:
Мастерок - стальная гладкая лопатка.
Расшивка - специальный инструмент для придания шву определенного вида. Например, чтобы шов был выпуклыми или вогнутым.
Растворная лопатка понадобится для размешивания и подачи раствора на поверхность.
Кирка - небольшой молоток для того, чтобы расколоть кирпич до нужного размера. С одной стороны, напоминает молоток, с другой - кирку.
Швабровка используется для прочистки внутренних узких ниш кладки от лишнего раствора. Например, вентиляционного канала.
Для контроля и измерений:
Отвес, чтобы правильно отмерять вертикаль.
Уровень. Приборами различной длины отмеряют горизонталь и вертикаль.
Правило, прямая рейка средней длины 1,5-2 м из легкого металла, понадобится для контроля отдельных кирпичей в общем ряду.
Порядковка, деревянная рейка для разметки рядов кирпичной кладки и отметки дверных и оконных проемов.
Для кладки в растворе используют цемент ПЦ-400 или 500. При отгрузке кирпича проследите, чтобы она прошла аккуратно, и материал был без сколов и трещин. При использовании цемента с добавками возможно образование разводов, т.н. высолов. Раствор должен быть свежим, кладку предпочтительно вести в теплое время года, без дождя.
Приступая к работе, следует позаботиться о гидроизоляции фундамента. Производители предлагают широкий выбор гидроизоляционных материалов, самый простой и бюджетный вариант - рубероид. Укладка его на фундамент защитит кладку от сырости и бурых разводов на стенах.
Чтобы определиться с нужным количеством кирпича и расположением его в кладке, можно воспользоваться "пристрелочным" методом. Кирпич располагают так, чтобы один ряд кладки состоял из целых кирпичей, а не половинок. Вместо раствора можно использовать деревянный колышек такой же толщины. Так можно определить, сколько кирпичей войдет в один ряд и сколько потребуется половинок.
Существует несколько основных приемов кладки: впритык, вприжим, вполупритык и впритык с подрезкой раствора. Выбраы нужный способ, приступаем к кладке первого ряда. Берем два деревянных бруска, кладем их параллельно друг другу на таком расстоянии, чтобы уложенный кирпич ложился на них длинными краями. По центру брусков, используя мастерок, укладываем раствор. Сверху кладем первый кирпич и простукиваем его до полного прижатия к деревянным брускам. Убираем мастерком лишний раствор, выдавившийся по краям.

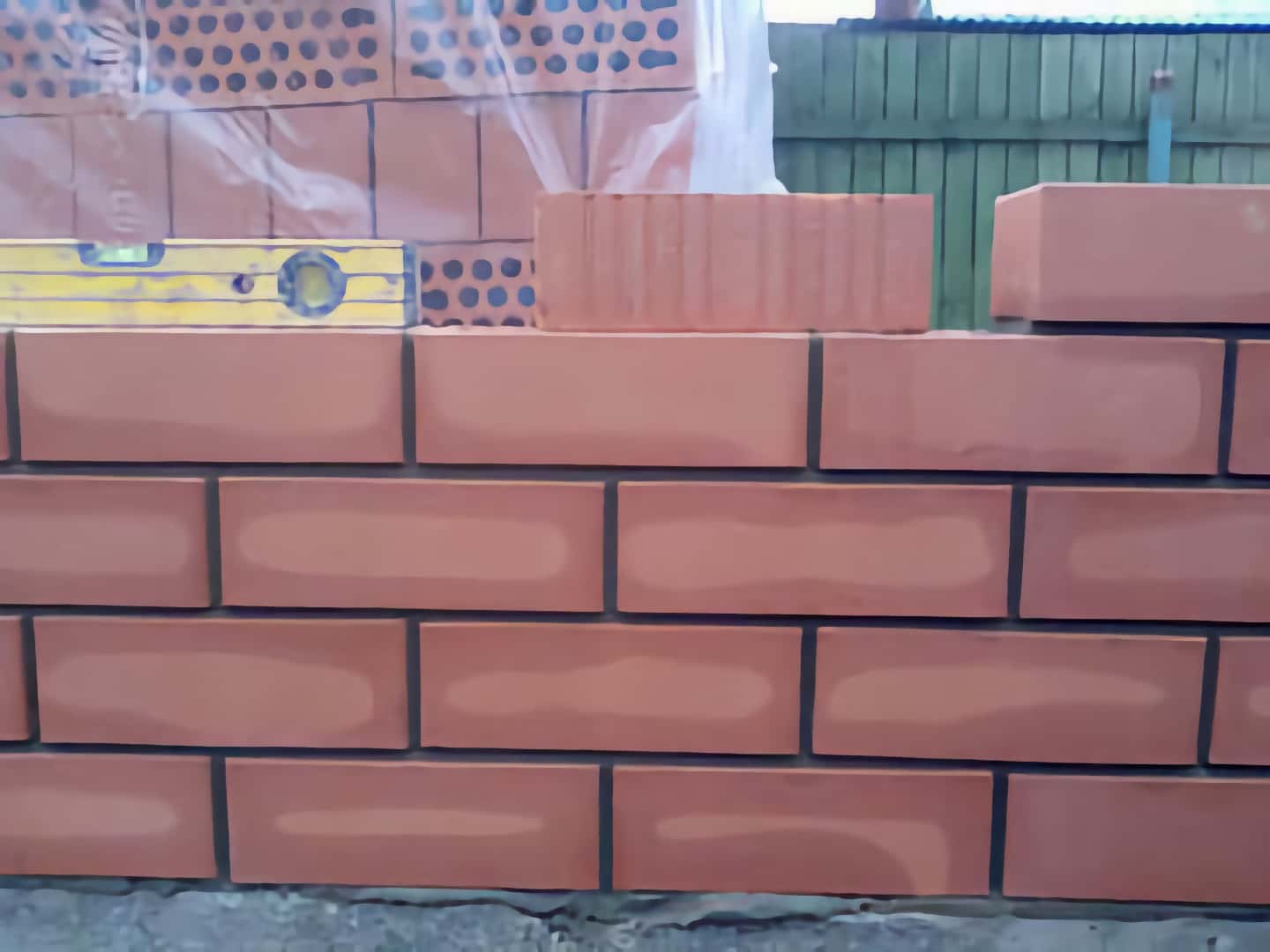

Чтобы уложить первый ряд максимально точно по горизонту, вместо брусков можно использовать нивелир. Не забывайте контролировать вертикальный шов, чтобы он был отбит точно по отвесу.

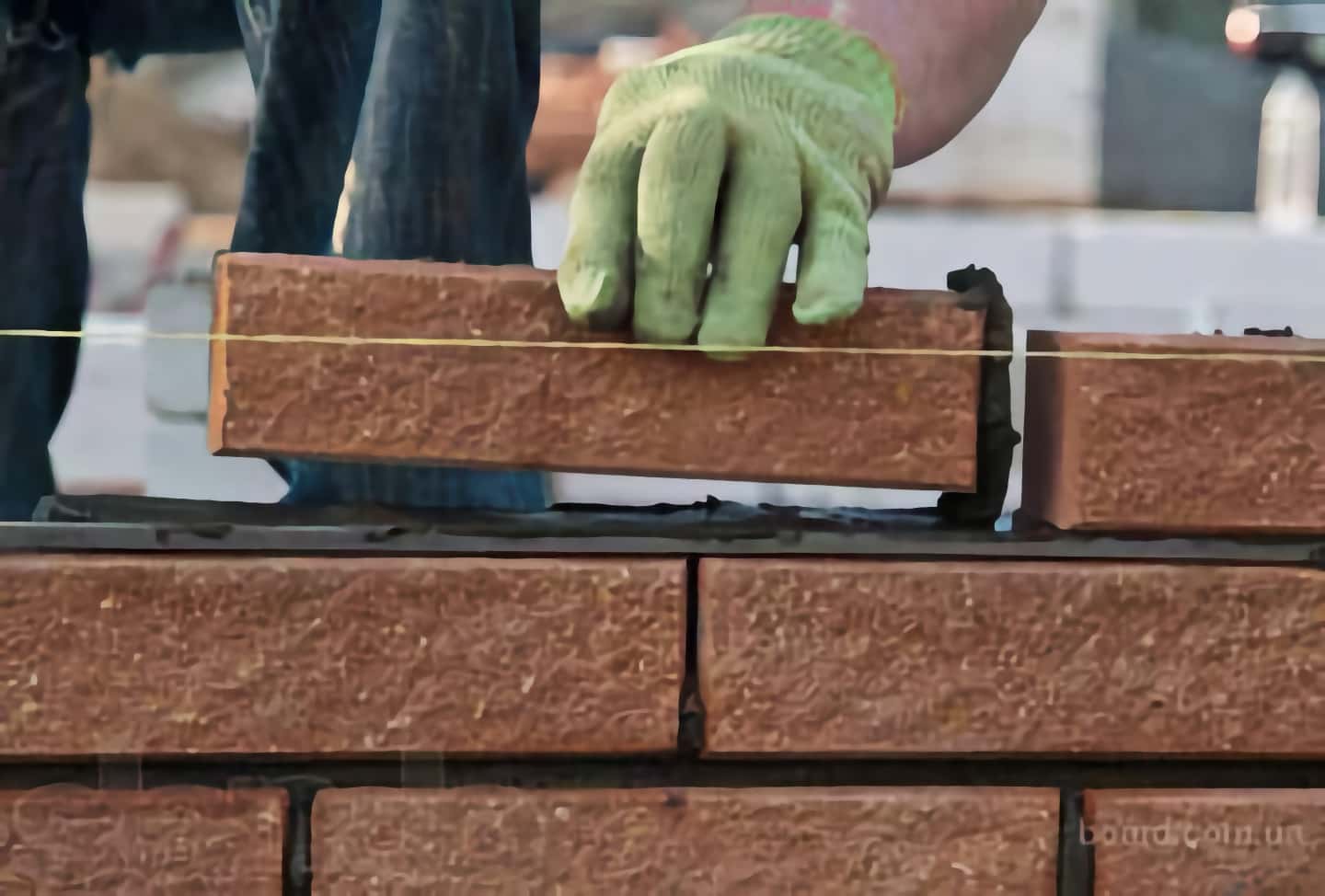

Опытные мастера без проблем стыкуют соседние кирпичи в одном ряду. Новичкам стоит учесть: чтобы кладка не получилась кривой и не было перерасхода раствора, достаточно работать согласно простой последовательности. К уже уложенному кирпичу приставляем деревянный брусок к тычковой. Свободной рукой накладываем раствор на вертикальную поверхность для нового. Берем кирпич и, упирая в брусок, приставляем сбоку к лежащему кирпичу. За счет упора в вертикальный брусок удается соблюсти необходимый зазор. Укладывать кирпичи сразу без бруска - рискованно, можно получить некачественный шов и впоследствии "мостики холода" в стене.
После того, как первый ряд полностью уложен, можно приступать к укладке углов, самому важному моменту в кирпичной кладке. Далее все равнение стены будет по углам. Для работы потребуются порядовка, отвес и уровень. Вместо порядовки можно брать простую деревянную рейку, чистую и ровную.
Один конец рейки втыкаем в землю и упираем в первый ряд кирпича. Используя отвес и нивелир, измеряем вертикальное положение рейки и закрепляем ее. Первый маяк установлен. То же самое делаем с остальными углами. Крепить рейку нужно прочно, иначе может получиться западающий или выпирающий угол.
Двухслойный дом из кирпича
Лицевой кирпич, как керамический, так и силикатный, часто используется в качестве наружного слоя двухслойных конструкций стен. Это предоставляет застройщикам большое количество вариантов, которые на практике широко используются в сфере индивидуального строительства.
Возведение домов с двухслойными стенами имеет ряд преимуществ. Такая конструкция позволяет строить дом в два этапа. В первый год возводятся несущие стены из конструкционного материала, а в следующей сезон монтируется слой утепления и производится наружная отделка. Следовательно, и расходы на строительство можно разделить на два сезона.

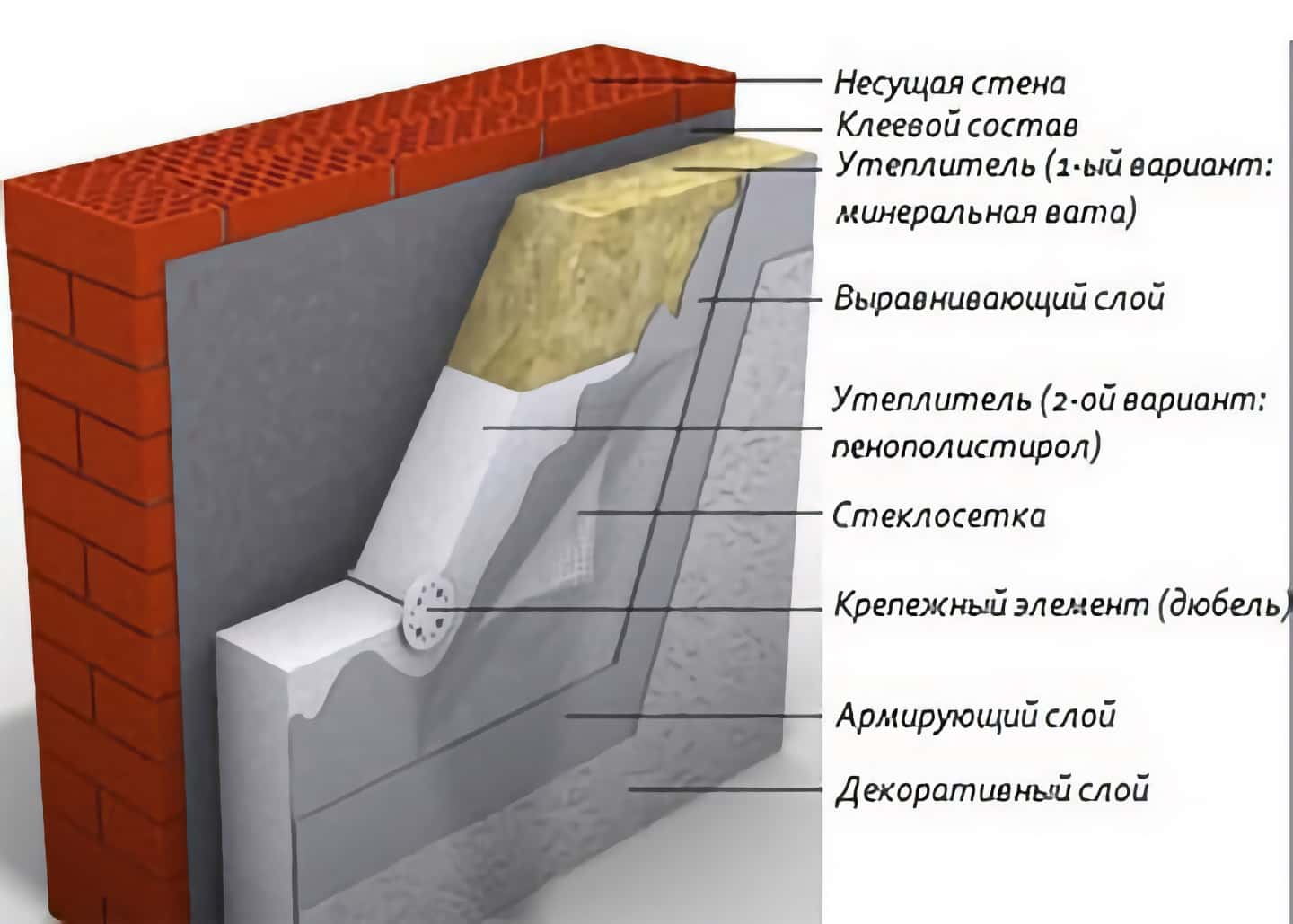

Двухслойные стены состоят из несущего слоя кладочного материала (около 24 см), утеплителя (не менее 12 см) и штукатурки. Система утепления состоит из минераловатной или пенополистирольной плиты (ее толщина рассчитывается в зависимости от требуемого показателя сопротивления теплопроводности), которая приклеивается к подоснове (несущая стена) специально предназначенными для этого клеевыми смесями.
В большинстве случаев плиты дополнительно фиксируются анкерами, хотя некоторые производители в индивидуальном строительстве допускают отказ от использования анкеров, ветровые нагрузки на малоэтажных зданиях незначительные, а анкеры являются мостиками холода и могут снизить эффект от применения системы утепления.
Плиты утеплителя покрываются армирующим слоем, в который утапливается стеклосетка. Снаружи система утепления отделывается тонким слоем декоративной штукатурки. В качестве финишного покрытия нередко выступает фасадная краска.
Главное преимущество применения эффективных утеплителей в том, что они позволяют существенно снизить теплопотери здания. Варьирование толщины теплоизоляционного слоя позволяет уменьшить толщину несущего слоя стены и снизить нагрузку на фундаменты. Важно и то, что благодаря меньшему использованию конструкционных материалов уменьшаются общие затраты на строительство.
В качестве облицовочного слоя могут использоваться мелкоштучные бетонные изделия, полученные методом полусухого вибропрессования: декоративные плиты, бетонный лицевой кирпич, стеновые и декоративные блоки.
Поскольку толщина двухслойных стен меньше, чем однослойных, фундамент под ними делается менее мощным. Перемычки и пояса не утепляются. У этих элементов и у несущей части стены общий утеплительный слой.
Для кладки двухслойных стен на традиционный раствор понадобится меньше опыта, но больше времени. Толстый слой раствора компенсирует неточности в исполнении, а теплоизоляция позволяет скрыть огрехи. Но для правильного нанесения всех элементов системы утепления нужен опытный каменщик.
Достоинства: относительная простота сооружения; разнообразие выбора материалов; хорошие показатели теплопроводности за счет слоя теплоизоляции; отсутствие мостиков холода (при правильно уложенной теплоизоляции); возможность построить дом в два этапа: в первый год возводятся несущие стены, а в следующем сезоне монтируется слой утепления и производится наружная отделка. Расходы можно разделить на два сезона.
Недостатки: более затратны по времени и требуют высокой квалификации каменщика; больший расход раствора: кладка из керамического кирпича и блоков с непрофилированными гранями предполагает заполнение раствором и горизонтальных, и вертикальных швов, что увеличивает его расход; неправильно подобранная и уложенная теплоизоляция чревата промерзанием дома.
Двухслойные стены можно строить практически из любого кладочного материала, способного воспринимать нагрузки: керамический кирпич, поризованная керамика, керамзитобетон, шлакобетон, ячеистобетонные блоки.
Керамический кирпич может быть полнотелым или пустотелым, в зависимости от того, какая несущая способность необходима стене. Стандартные размеры: 25х12х6,5 (8,8) см.
Силикатный кирпич - популярный материал для двухслойных стен. У него точные размеры, что позволяет вести тонкошовную кладку и экономить раствор. Теплопроводность силикатного кирпича так же высока, как и у керамики. Силикатный кирпич имеет высокое водопоглощение, но в то же время быстро сохнет. Имеет высокие показатели шумоизоляции, поэтому чаще используется для возведения несущих конструкций.
Керамический кирпич. Полнотелый отличается высокой прочностью. Что касается пустотелого, то отверстия в виде щелей разного размера и формы увеличивают теплоизоляционные свойства, поэтому его лучше использовать в строительстве наружных стен. Кроме того, пустотелый кирпич легче полнотелого, за счет чего уменьшается нагрузка на фундамент.
Несмотря на распространенность технологии, при строительстве часто допускаются ошибки. О чем надо знать при выполнении керамической кладки.
Раствор. Для кладки стен из керамических изделий чаще всего используется цементно-известковый раствор. Исключение составляет клинкер. Последний кладется только на цементный раствор.
Он используется в качестве альтернативы обычному раствору, благодаря чему коэффициент теплопередачи стены уменьшается с 0,36 до 0,31 Вт/(м2•К).
Толщина швов. Между керамическими изделиями должна составлять от 8–15 мм, обычно 12 мм.

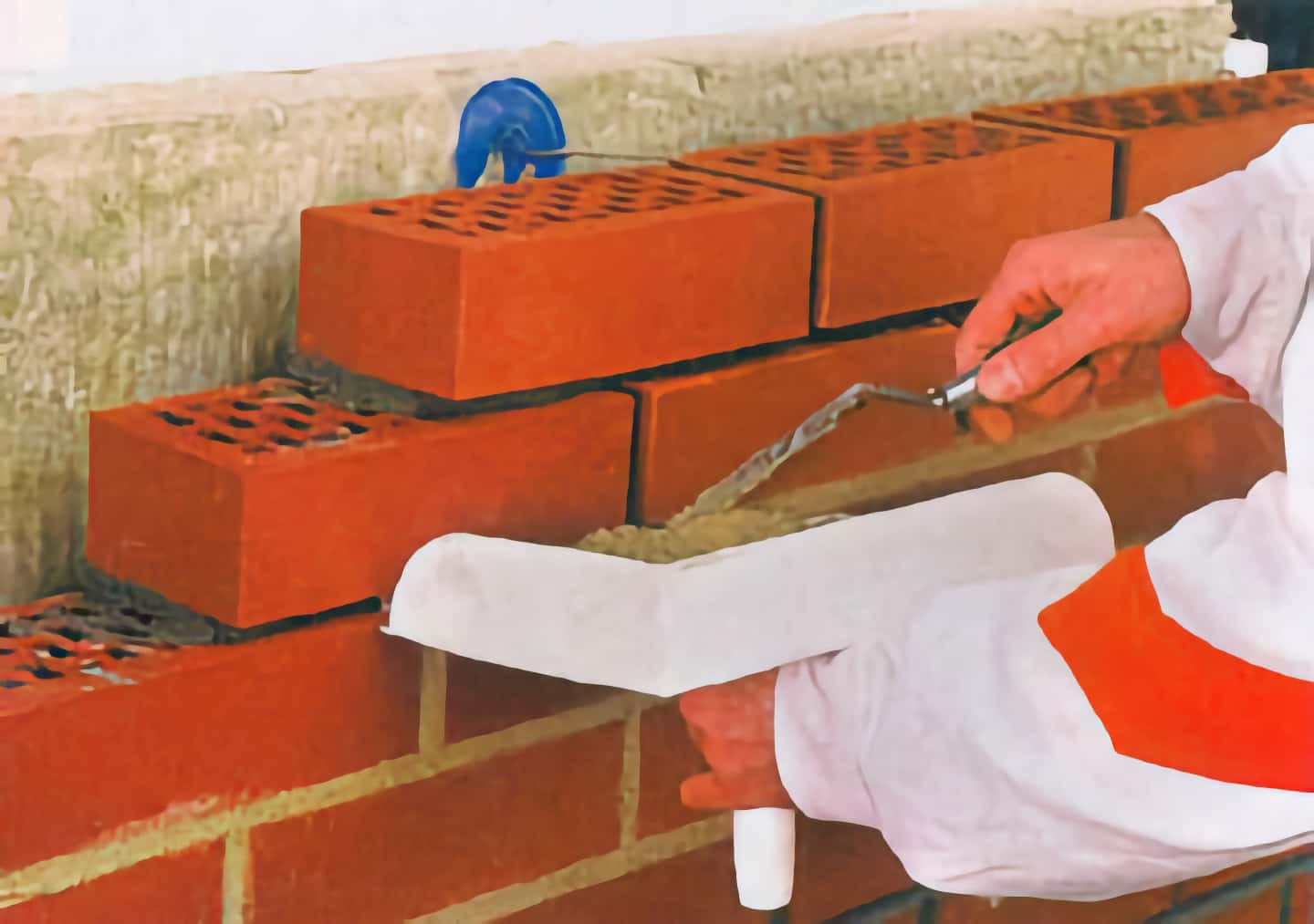

В стенах из кирпича раствором заполняются горизонтальные и вертикальные швы (вертикальные швы более тонкие, чем горизонтальные).
Существуют изделия с профилированными боковыми карманами, которые при заполнении раствором образуют вертикальный шов.

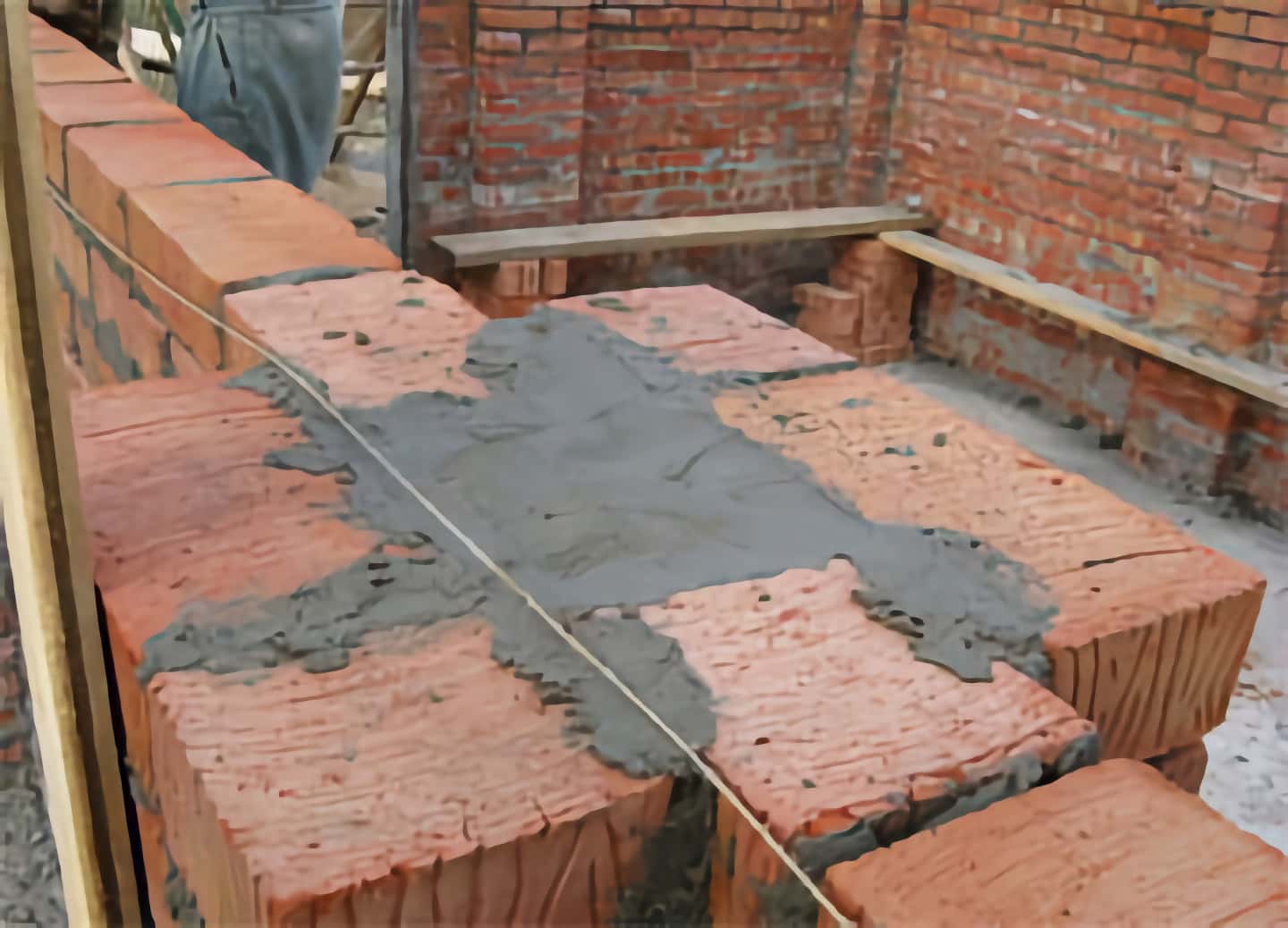

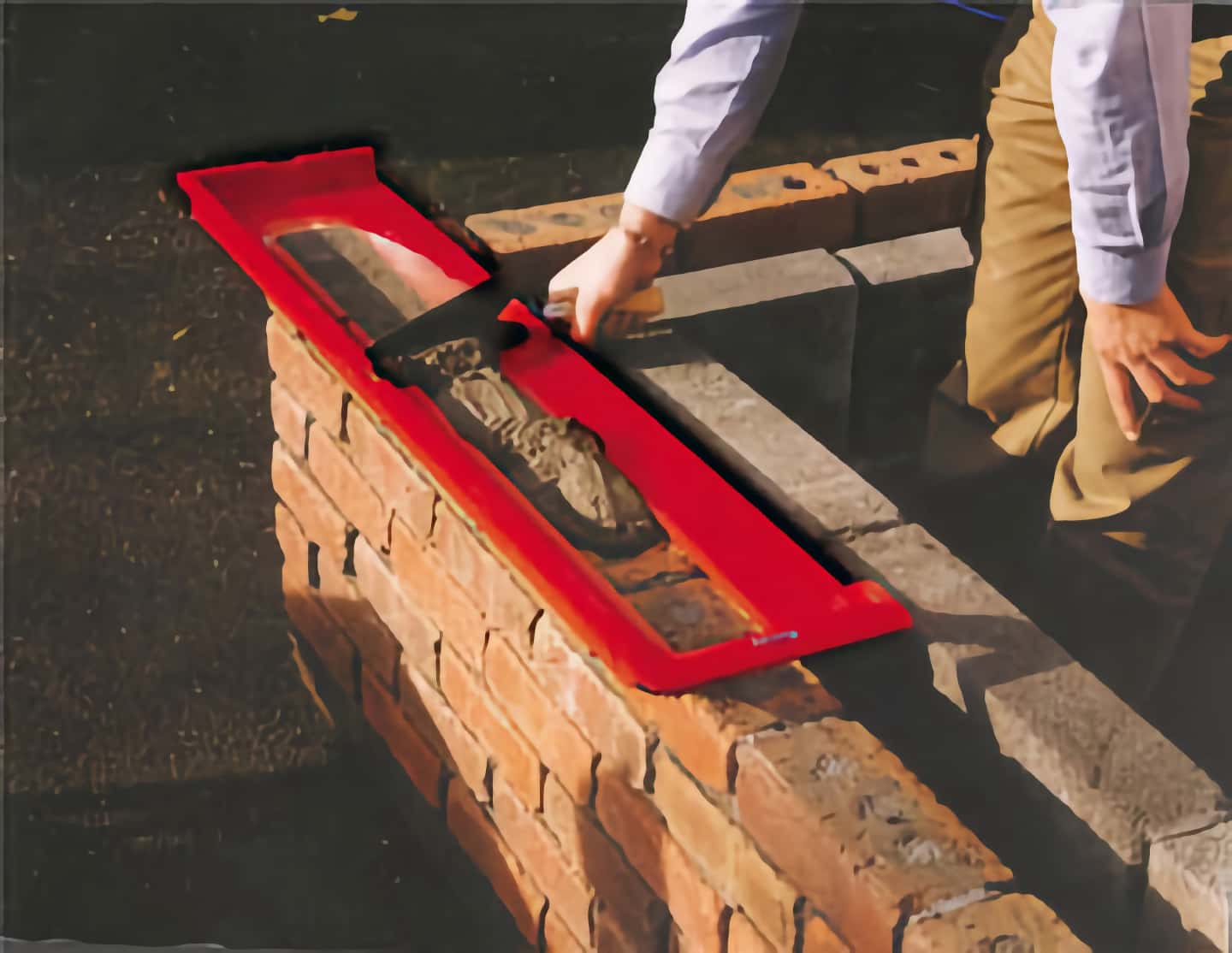

Необходимо следить за равномерностью распределения раствора по площади грани кирпича.
Нельзя наносить раствор в виде лепешек или полос, это может плохо повлиять на прочность всей стены.
Углы. Возведение стен начинают с закладки углов (около 7 рядов кирпичей). Проверьте углы на «вертикальность» при помощи уровня или отвеса. Только после этого можно приступить к стенам.
Резка. Кирпич и камни из обычной керамики лучше разделять постукиванием молотком вдоль намеченной линии.
Деформационные швы. Если стена имеет большую длину, следует помнить о необходимости устройства в ней деформационных швов (температурных, осадочных), разделяющих сооружение на отдельные блоки и придающих ему некоторую степень упругости (для герметизации заполняется упругим изоляционным материалом).
Расстояния между швами кладки (по вертикали и горизонтали) должны быть не более 12 м для стен из облицовочного керамического кирпича и не более 8 м для остальных материалов. Если стена южная, эти значения необходимо уменьшить на 1/4.

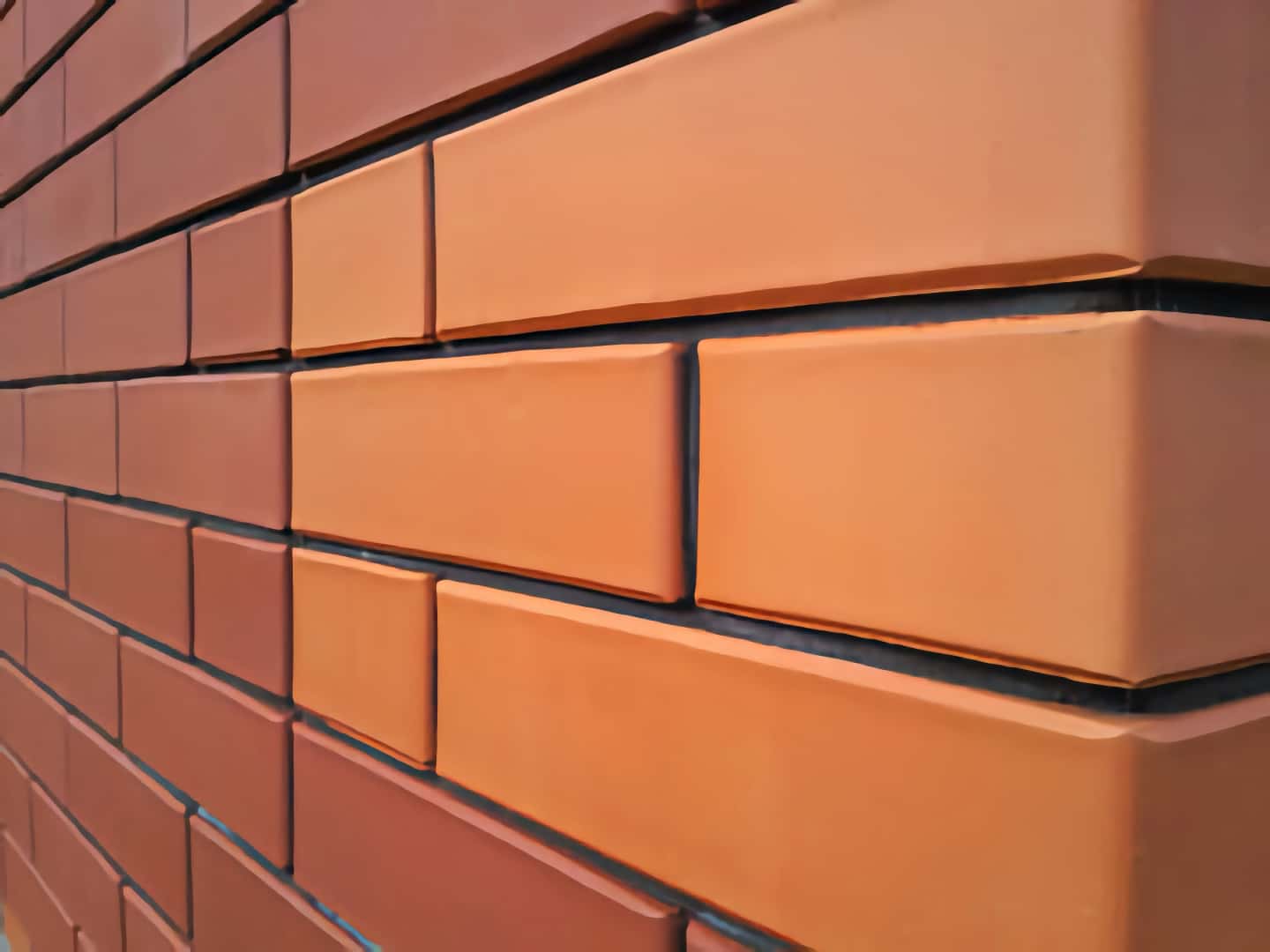

Кладка из цветного облицовочного кирпича
Цветной силикатный и керамический кирпич широко применяется для кладки фасадов и внутренних перегородок, наружной кладки домашних каминов, малых дымоходов, так называемого холодного дымохода (в холодной части чердака и выше кровли) из кирпича.
Поверхность кирпичной стены на пятую часть состоит из кладочных швов. Поэтому так важно подобрать подходящий по цвету, текстуре и качеству кладочный раствор, дающий ровный, равномерно окрашенный шов. Профессионально обработанные швы выглядят аккуратно, нивелируя небольшие дефекты укладки и придавая поверхности законченный вид. После выравнивания и высыхания, кладочные растворы приобретают необходимую прочность, защищая облицовку от атмосферных воздействий.
В состав цветного раствора для кладки входят портландцемент (связующее вещество), природный песок или белый каменный наполнитель, присадки, улучшающие стойкость к погодным условиям, обрабатываемость и адгезию, неорганические цветные пигменты. Применение некачественного раствора для кладки не обеспечивает равномерность шва по толщине и вертикальность стены, а также соответствия эстетическим требованиям.
Сухую смесь необходимо перемешать в бетономешалке (6-8 мин.) или вертикальном смесителе (4-5 мин.) с чистой водой, количество которой указано в техническом описании или на мешке и варьируется в зависимости от цвета смеси. Готовый раствор пригоден для использования в течение 2-3 часов с момента затворения.
Перед началом работ по кладке нужно нанести два слоя гидроизоляции при помощи эластичного цементного раствора. Материал наносят обильно, интенсивно и ранвомерно по всей поверхности щеткой, кистью или кельмой за 2-3 раза. Общая толщина сухого слоя должна быть не менее 2 мм в любом месте гидроизоляции.v
Кладку производят в соответствии с требованиями технического описания раствора. Кладочный раствор толщиной шва 10-20 мм наносят на кирпич при помощи стального шпателя. Кладку наружного кирпичного ряда выполняют по полному шву, вдавленному на глубину не более 3 мм. Чистовая кладка выполняется одновременно с расшивкой швов. Уплотнение швов защищает их от дождевой воды, улучшая прочность стены и внешний вид.

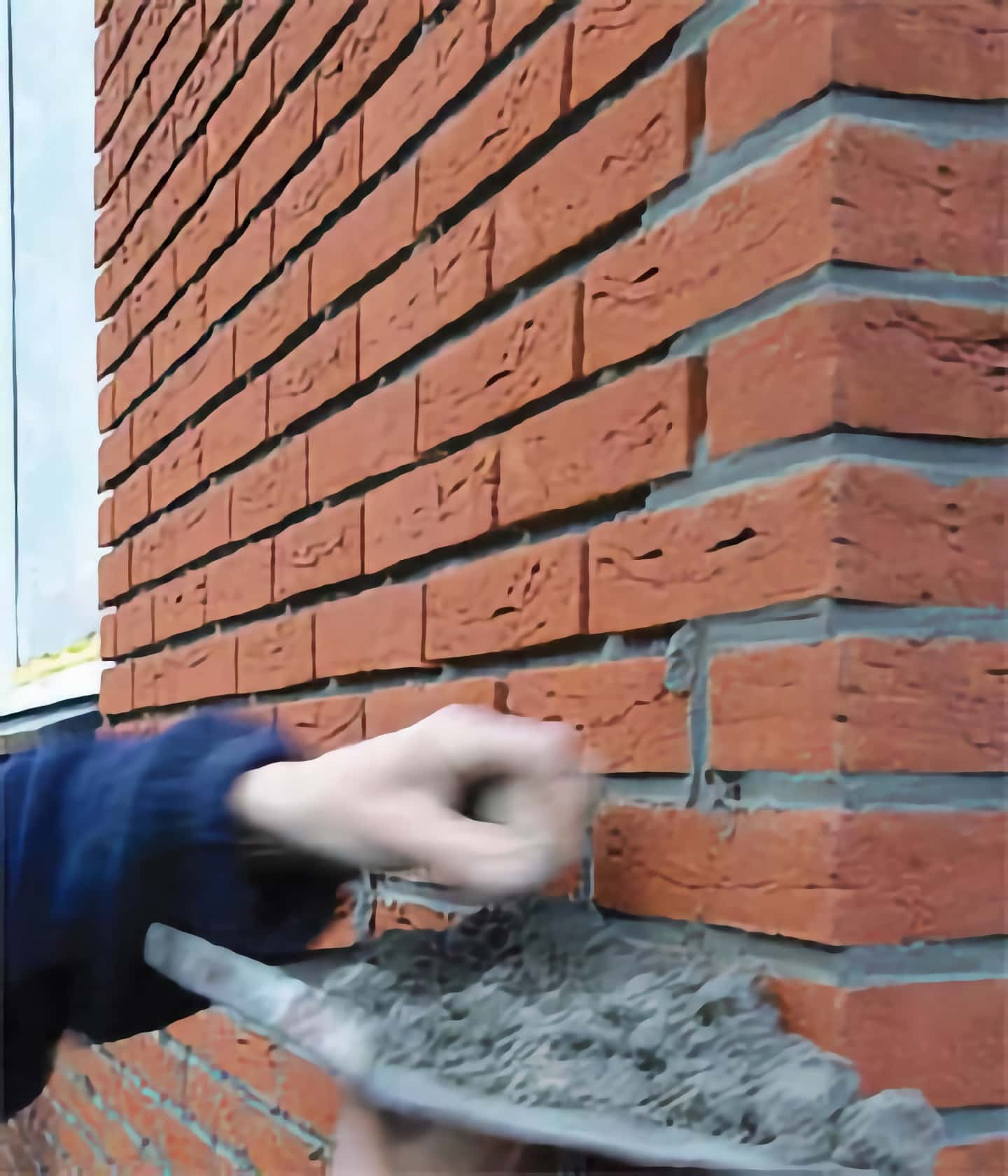

Если нет других указаний, через несколько минут после кладки обработать швы в зависимости от температуры воздуха, раствора и кирпичей, а также от водопоглотительных свойств кирпичей. Шов заполняется полностью, а через несколько минут (в зависимости от температуры воздуха, раствора и кирпича, а также водопоглощения кирпича) его нужно отделать при помощи металлической расшивки, а в случае растворов светлых тонов – пластиковой или деревянной расшивкой или специальным инструментом.
Кладка выглядит гармонично, когда цвет раствора близок к цвету кирпича. Рекомендации по выбору цвета приводятся в техническом описании и инструкции на кладочные растворы.
При температуре от +5 до -15 град.С кладку следует выполнять теплым раствором (5 – 40 град.С), используя для его приготовления теплую воду (до 60 град.С). При температуре воздуха ниже 0 град.С следует подогревать также кирпичи, используя отопительные приборы, тепляк или защитное укрытие, чтобы избежать замерзания и повреждения раствора или нарушение адгезии между раствором и кирпичами.
При кладке в зимних условиях вместо подогрева применяют специальный раствор, рассчитанный на низкие температуры. Следует убедиться, что кирпичи не мокрые, не покрыты льдом или снегом, а раствор не содержит кусочков льда или замерших компонентов. По окончании работ кладку защитить брезентом.
Для кладки силикатного или клинкерного кирпича с низким водопоглощением применяют цветной кладочный раствор, обеспечивающий оптимальную прочность сцепления к данному типу кирпича.
В условиях частых интенсивных дождей на берегах морей или озер, когда фасады ограждающих конструкций подвергаются повышенным гидронагрузкам, используют плотный цветной кладочный раствор, обеспечивающий пониженное водопоглощение шва.
При подготовке статьи частично использованы материалы пресс-службы Weber-Vetonit
Облицовочный кирпич: сравнительные характеристики
Керамический, лицевой, клинкерный, облицовочный, гиперпрессованный, бетонный, под дикий камень, скала - все это кирпич и его виды. Из каких материалов и каким способом производят облицовочный кирпич. Сравнительные характеристики разных видов лицевого кирпича.
Обжиговые кирпичи (керамические, клинкерные). Такие изделия получают путём обжига кирпичной заготовки, при котором происходит спекание (сплавление) рыхлых и непрочных первичных компонентов в камнеподобный материал.
В качестве сырья для получения обжиговых кирпичей наибольшее распространение получили глины – природные мелкозернистые (диаметр частиц менее 0,005мм) осадочные породы, пылевидные в сухом состоянии, становящиеся пластичными при увлажнении. Любая глина состоит из одного или нескольких минералов группы каолинита, монтмориллонита или других слоистых алюмосиликатов (т.н. глинистые минералы), но может содержать песчаные и карбонатные частицы.
Глины относятся к наиболее доступным нерудным полезным ископаемым. Уникальность минералогического состава глин различных месторождений обуславливает уникальность свойств, прежде всего цвета, получаемых кирпичей. При производстве обжиговых кирпичей никакие красители и пигменты не применяются — используют глины различных месторождений для получения заданных параметров цветности и стабилизации основных эксплуатационных свойств готовой продукции.
В зависимости от состава исходной глины и особенностей получаемой продукции, максимальная температура обжига лицевых керамических кирпичей лежит в пределах 900°-1400°С. Получение качественного кирпича возможно только при точном соблюдении температуры обжига и скорости разогрева, времени выдержки «на максимуме» и темпов охлаждения готовой продукции.
Безобжиговые (гиперпрессованные) кирпичи. Среди безобжиговых технологий производства лицевых кирпичей наибольшее распространение получили процессы на гидравлических вяжущих. Вне зависимости от особенностей состава сырья, их объединяет отсутствие стадии высокотемпературного обжига кирпичных заготовок, а превращение в камнеподобный материал происходит при обычных условиях за счёт реакций гидратации минерального связующего, чаще всего на основе портланцемента. К лицевым безобжиговым кирпичам можно отнести изделия, получаемые путём автоклавного твердения известково-песчаной смеси, иначе называемые силикатным кирпичом.
Сырьём для производства безобжиговых лицевых кирпичей являются портландцемент (или известь), минеральные наполнители (песок, молотый ракушняк и т.п.), минеральные неорганические пигменты, придающие готовым изделиям требуемую окраску и вода. В отличие от керамических технологий, где вода используется только для пластификации сырья на стадии формовки, в безобжиговых процессах вода принимает активное участие в формировании структуры искусственного камня — гидратирует компоненты гидравлических вяжущих. Этой особенностью безобжиговых кирпичей объясняется их сравнительно невысокая термостойкость. При нагреве выше определённых пороговых значений (выше 300°С) в изделии начинается обратный процесс – дегидратации, то есть химически связанная вода отделяется от цементного (силикатного) камня и кирпич резко теряет свои прочностные свойства.
Технология получения безобжиговых лицевых кирпичей сходна с технологией изготовления обычных бетонных изделий, но есть и различия. Это касается этапов подготовки сырья и способа формования. В качестве заполнителя безобжиговый кирпич должен иметь материал, поддающийся уплотнению при последующем прессовании. Этим объясняется популярность дроблёного ракушняка, отсевов камнепереработки и других материалов. В отличие от классических бетонных технологий, при которых вода играет роль не только инициатора твердения, но и средства придания смеси текучести (пластичности), описываемая технология потребляет воду в гораздо меньших количествах, необходимых только для нормального протекания реакции гидратации цемента. Формование готового изделия достигается не за счёт текучего заполнения формовочной полости, а за счёт сильного сжатия формуемой смеси.
Подготовленные, смешанные в нужной пропорции и увлажнённые компоненты смеси дозируются в специальную пресс-форму, имеющую габариты готового кирпича с некоторым запасом по высоте. В такой пресс-форме смесь подвергается значительным усилиям сжатия, достигающим нескольких тонн на квадратный сантиметр. Полученный таким образом брусок обладает достаточной прочностью для перемещения его на склад или в пропарочную камеру для ускорения набора марочной прочности.
Основные характеристики лицевого кирпича: предел прочности при сжатии (кг/см2); морозостойкость (циклов); водопоглощение, %; теплопроводность, Вт/(м2хК град); объемная плотность (кг/м3); количество лицевых граней.
Показатель предела прочности при сжатии можно рассматривать, как указание на способность лицевого кирпича длительное время противостоять знакопеременным нагрузкам, возникающим в результате усадочных явлений (особенно, в первые годы эксплуатации), резкого изменения температуры окружающей среды, разрушительного воздействия льда при замерзании увлажнённой поверхности стены, микросейсмической активности.
Морозостойкость лицевого кирпича показывает степень его сопротивляемости периодическому замерзанию и оттаиванию влаги в толще кирпича. Чем выше этот показатель, тем успешнее облицовочный кирпич может переносить зимы, отличающиеся большим количеством переходов температуры окружающего воздуха через точку замерзания воды — 0°С.
Угрозой состоянию кирпичного фасада является вода, замерзающая внутри поверхностного слоя кирпича и увеличивающаяся в объёме. Возникающие при этом напряжения внутри материала могут достигать разрушительных величин. Вне зависимости от разновидности, лицевые кирпичи с водопоглощением выше 6% подлежат дополнительной гидрофобизации — обработке специальными составами, придающими поверхности стены водоотталкивающую способность.
По таким параметрам, как прочность, морозостойкость, водопоглощение лидирующие позиции занимает клинкерный облицовочный кирпич. Несколько уступает ему гиперпрессованный облицовочный кирпич. На третьем месте - керамический облицовочный кирпич.
Гиперпрессованный кирпич имеет склонность к появлению микротрещин на лицевых поверхностях вследствие релаксаций внутренних напряжений, созданных в момент прессования. Особенно явно это может проявиться при отсутствии гидрофобизации.
В конструкции, где слой лицевого кирпича является монолитным продолжением несущей стены, более «тёплые» варианты лицевых кирпичей будут предпочтительны. Чем меньше значение теплопроводности, тем кирпич «теплее». Наилучшие теплотехнические свойства имеет керамический облицовочный кирпич.
Показатель объёмной плотности позволяет рассчитать нагрузку облицовочного слоя на фундамент дома и на стадии проектирования дома приблизительно определиться с транспортными и погрузочно-разгрузочными расходами.
Наименьшую нагрузку на фундамент обеспечит фасадный слой из керамического кирпича. Средние значения покажет клинкерный кирпич. Фундаменты для лицевой кладки из гиперпрессованного кирпича будут нагружены сильнее всего.
У керамических и клинкерных лицевых кирпичей только один из ложков является по-настоящему лицевым. Способ формовки безобжигового кирпича позволяет получать высокое качество поверхности на всех шести гранях кирпича. Это может оказаться полезным при строительстве кирпичного забора или создании интерьерных перегородок, когда нужно получить тонкую стенку, имеющую «лицевое» качество обеих поверхностей.
