Сухая строительная смесь - многокомпонентный сухой порошок, который при разбавлении водой превращается в пластичный раствор нужного назначения. Смеси на основе гипса представляют собой легкие по массе и удобные для работы составы. К числу недостатков можно отнести лишь возможность употребления только внутри сухих помещений.
Материалы на основе гипсовых вяжущих характеризуются высокими тепло- и звукоизоляционными свойствами, огне- и пожаробезопасны, легкие, могут использоваться в качестве декоративных элементов для архитектурных решений внутренней отделки помещений. Использование гипсовых материалов для внутренней отделки обеспечивает благоприятный климат внутри помещений за счет способности материала "дышать" - легко поглощать влагу и отдавать ее. В последние годы разработаны материалы нового поколения на основе гипсовых вяжущих: композиционные, модифицированные, с пониженной водопотребностью и высокими эксплуатационными свойствами.
Основными компонентами гипсовых сухих смесей являются: гипсовые вяжущие, наполнители, функциональные добавки. В качестве вяжущего в гипсовых смесях применяют строительный гипс на основе b- или a-полугидрата сульфата кальция. Реже используют их в смеси с ангидритом (особенно для штукатурных работ) для обеспечения необходимых сроков схватывания. В составах самонивелирующихся смесей используются высокопрочный гипс (a-полугидрат) и ангидрит. Применение таких видов гипсовых вяжущих в составах для полов объясняется требованиями, предъявляемыми к таким смесям и затвердевшим растворам - необходимая живучесть и высокая ранняя прочность, обеспечивающая короткое время хождения.
Гипс представляет собой быстросхватывающийся и поглощающий воду состав. В смеси на основе гипса вводятся полимеры с целью снижения водопоглощения и повышения адгезии, а также ингибиторы, замедляющие реакцию твердения гипса. К числу ингибиторов, относится, в частности, пищевая или техническая лимонная кислота. Если при смешивании с водой на 1 кг гипса добавить 10-20 грамм лимонной кислоты, гипсовая масса замедлит свое твердение до 30-40 минут.
Заполнитель вводят для предотвращения растрескивания в процессе эксплуатации, повышения технологичности при нанесении. В качестве заполнителей в гипсовых смесях используют кварцевый песок, а также известняковую муку, доломитовую муку, мел, золу. В составах легких штукатурок используется перлит. Функциональные добавки осуществляют замедление схватывания гипсовой смеси , увеличивают водоудержание, подвижность, пластичность, прочность сцепления, создают особую поровую структуру, снижают риск трещинообразования. Замедлители схватывания обеспечивают увеличение живучести растворной гипсовой смеси . Известно, что гипсовые вяжущие быстро схватываются, и решение задачи увеличения живучести заключается в правильном выборе специальных добавок - замедлителей схватывания. Водоудерживающие добавки вводятся в гипсовые смеси с целью увеличения водоудержания, прилипаемости к основе, улучшения перемешивания, придания растворной смеси вязкости и пластичности. Диспергаторы (пластификаторы) - добавки, которые абсорбируются на поверхности частиц растворной смеси, уменьшая образование комков при ее приготовлении. Порообразователи - добавки, используемые в штукатурных смесях для создания особой поровой структуры затвердевшего материала.
Гипсовые смеси делятся на гипсовые шпаклевки, гипсовые штукатурки, затирочные смеси, монтажные клеи на основе гипса и гипсовые смеси для пола.
Гипсовые шпаклевки состоят из гипсового связующего (будем называть его гипсом, хотя при производстве используется смесь альфа-гипса и ангидрида), кварцевого или известкового наполнителя, целлюлозного загустителя и редиспергируемого полимера. Наносят гипсовые шпаклевки слоем от 1 мм до 1 см. Гипсовые шпаклевки отличаются высокой пластичностью, белизной. Используются для шпаклевания стен и потолков внутри сухих помещений, при улучшенной и высококачественной отделке при финишном нанесении. Составы на основе гипса сегодня особенно распространены.
При работе с гипсовыми смесями нужно знать, что гипс - это сернокислый кальций. При окрашивании выровненной такой смесью поверхности необходимо использовать кислотоустойчивые краски. Не забывайте и о технике безопасности: гипс, попавший даже в небольшую ранку, причиняет неприятные ощущения.

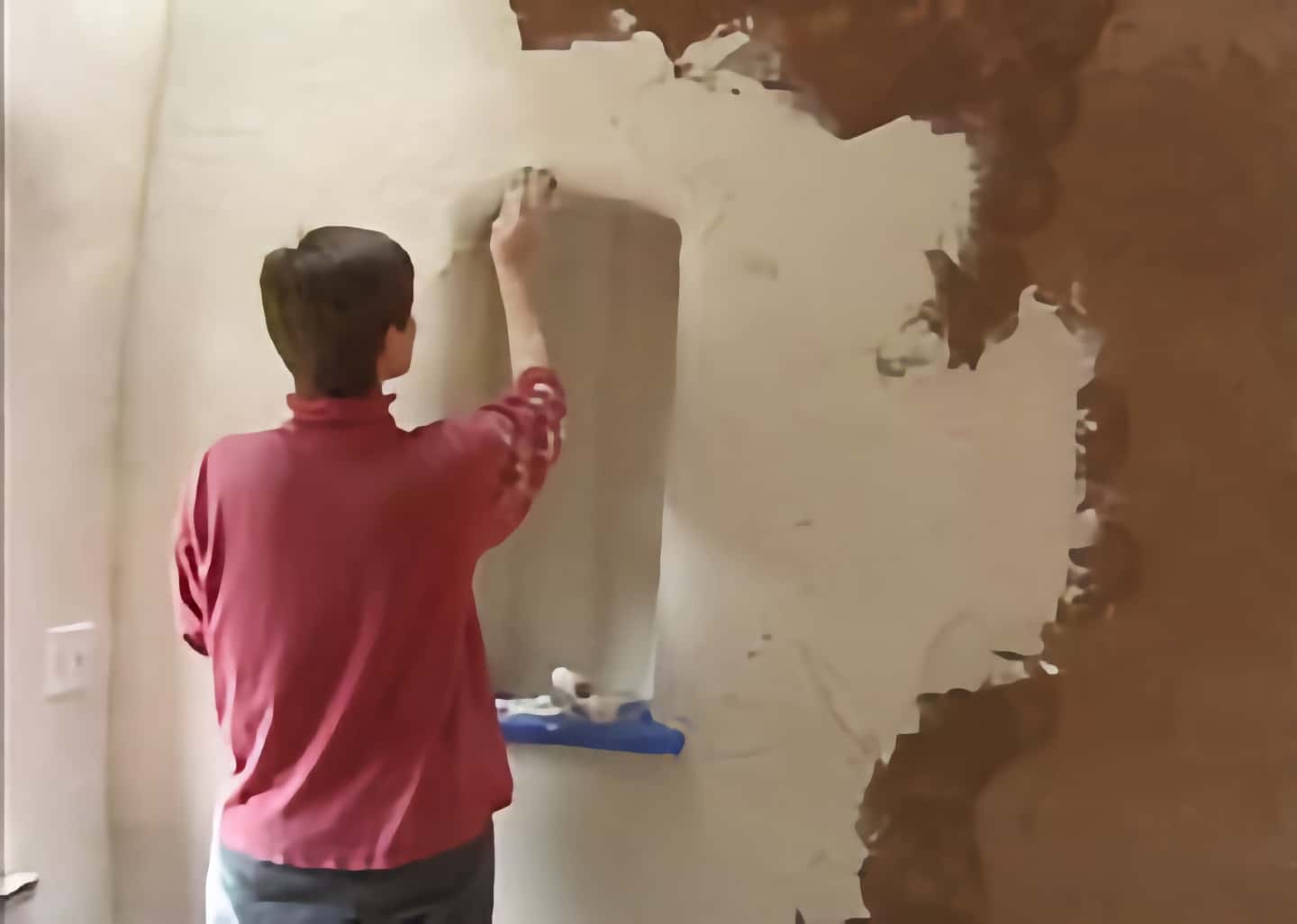

Гипсовые штукатурки - сухие смеси, завоевавшие особую популярность у строителей. Смеси легкие, удобные в работе, не дают усадку (в отличие от известково-цементно-песчаных шпаклевок), быстро твердеют и имеют высокую работоспособность - от 30 минут до 1 часа. Сухие штукатурные смеси на основе гипса предназначены для оштукатуривания стен и потолков с различной поверхностью внутри помещений с нормальной и повышенной влажностью (кухни и ванные комнаты).
Простую гипсовую штукатурку можно приготовить самостоятельно. Состав (10 кг гипса, 1 кг гашеной извести, 50 г лимонной кислоты) затворяют водой и перемешивают до консистенции густой сметаны.
Готовой смесью можно заделать штробы, выровнять стены или потолок. Промышленные штукатурки имеют в своем составе еще фракционный песок, целлюлозный загуститель и редиспергируемый полимер. Для придания штукатурке легкости и объема в составы добавляются легие невесомые пески - вспученный перлит или вермикулит. Средний расход такой штукатурки - 7 кг/кв.м при нанесении слоем 1 см.
Монтажные клеи на основе гипса. Особый интерес представляют сухие гипсовые смеси для монтажных работ, которые используются для приклеивания листовых и плиточных материалов (гипсокартона, минерального утеплителя, листов пенопласта). Состав аналогичен составу плиточного клея, только в качестве основного компонента используется не цемент, а гипс.

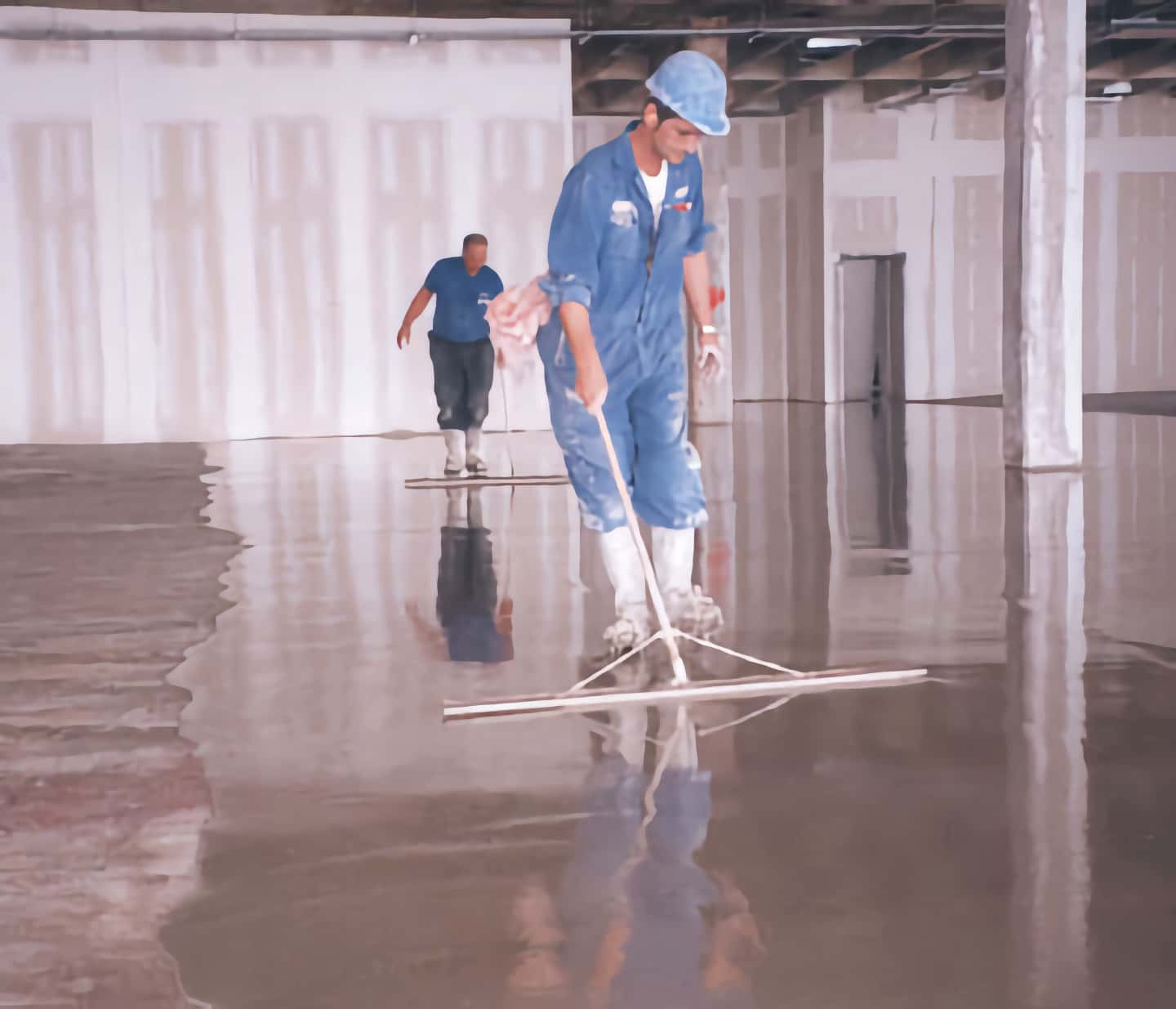

Гипсовые смеси для пола. В эту группу входят самовыравнивающиеся (самониверлирующиеся) составы для заливки полов различными слоями. Cухие смеси для самонивелирующихся полов имеют более сложный состав и включают такие функциональные добавки, как суперпластификаторы, ускорители твердения, пеногасители. Составы на основе гипса применяются, главным образом, для устройства стяжек внутри помещений.
| Материалы по теме |
|---|
| Сухие строительные смеси: от А до Я |
