Фасадные системы: навесные вентилируемые и штукатурные фасады

Опубликована 28.08.2013

Карта энциклопедии

В последнее время большое распространение в малоэтажном домостроение получили штукатурные системы утепления фасада дома и навесные вентилируемые фасады. Остановимся на них подробней.

Штукатурные фасады

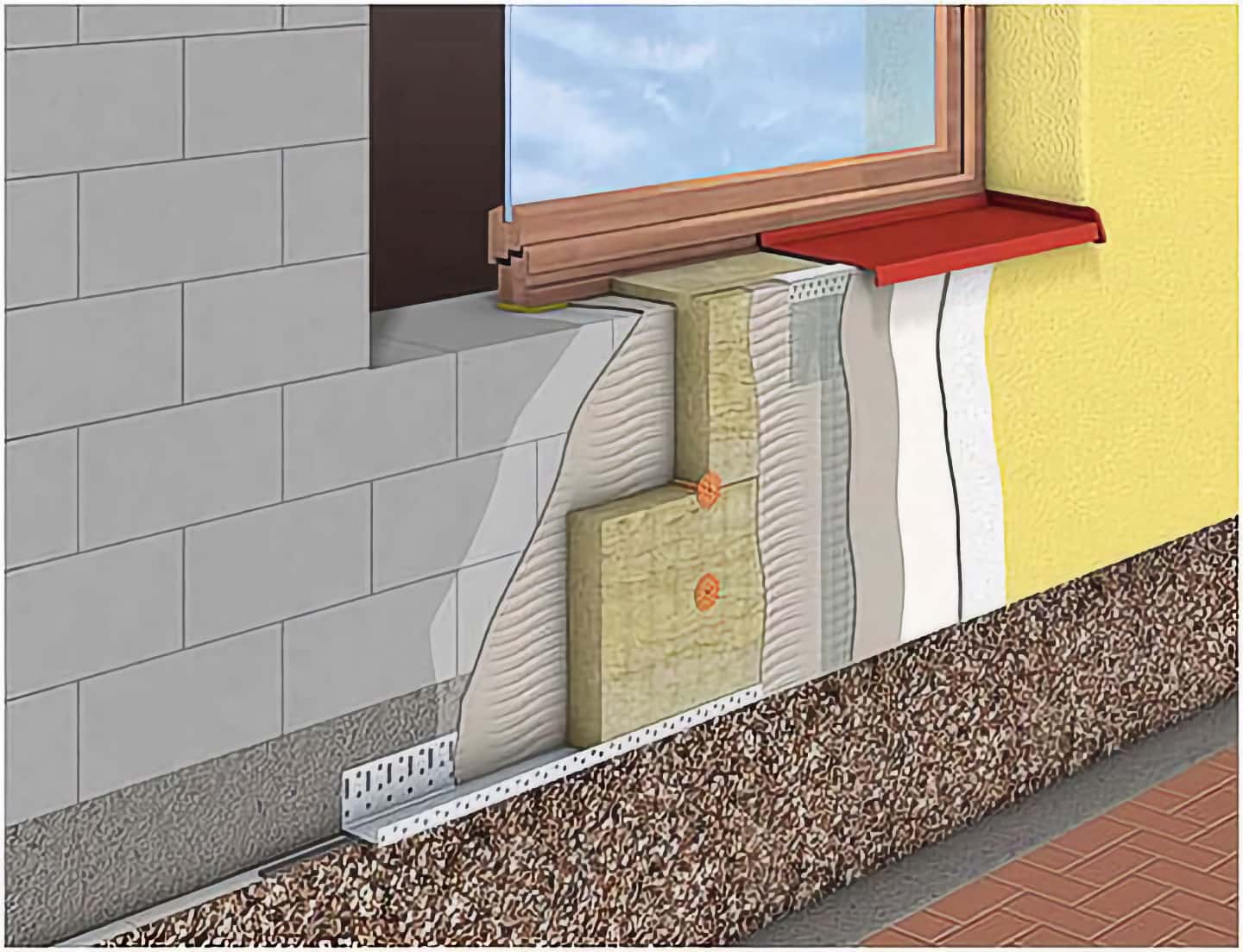

Штукатурные системы утепления фасада дома. Главная функция такого фасада - создание поверх существующей стены теплоизоляционного барьера из специальных плитных материалов с очень низким коэффициентом теплопроводности. Как правило, плиты утеплителя крепятся к наружной поверхности стены на клей, укрепляются механическим крепежом, покрываются армированным штукатурным слоем.

Слой утеплителя в значительной мере нейтрализует влияние сезонных колебаний температур. В составе фасадных штукатурных систем обычно присутствуют компоненты, придающие поверхности отделочного слоя гидрофобные свойства (дополнительная гидрофобизация не нужна). Теплоизолирующий слой имеет очень плотное сцепление с рифленой поверхностью, что позволяет пренебречь воздействием ветровой нагрузки. Утепляющие штукатурные системы устойчивы к действию солнечной радиации, но чувствительны к действию кислотных дождей. Как результат - постепенное выветривание штукатурного слоя, снижение его защитных свойств.

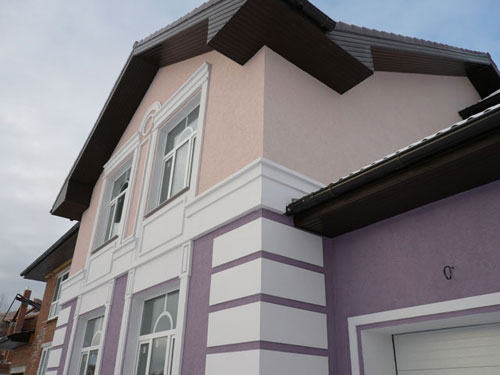

Фасадные системы:  навесные вентилируемые и штукатурные фасады | Статья от Вира-АртСтрой. Фото 01

Расчетный срок службы большинства утепляющих штукатурных фасадных систем - 20-30 лет. Каждые 5-6 лет лакокрасочный слой нуждается в обновлении. Штукатурные фасадные системы относятся к категории низкой ремонтопригодности. Устройство штукатурного фасада проводят при температуре воздуха не ниже +5 град. С.

Перечислим достоинства штукатурных систем утепления фасада дома. Фасад значительно повышает теплотехнические характеристики стены, обладает абсолютной стойкостью к ветровым нагрузкам и высокой стойкостью - к ультрафиолету (особенно при неокрашенных системах). Устройство фасада не требует дополнительного усиления цокольной и фундаментной части здания, специальных навыков и умений монтажников, что позволяет сэкономить на стоимости материалов и работ.

К недостаткам можно отнести необходимость проведения косметических и плановых ремонтов фасада, низкую ремонтопригодность. В случае пожара утепляющие штукатурные системы (за исключением пеностеклянных) приходят в полную негодность и подлежат капитальному ремонту или замене.


Навесной вентилируемый фасад (НВФ) представляет собой крепежную систему, жестко связанную. с несущей стеной, к которой крепятся наружные защитно-декоративные элементы. Облицовочные материалы крепятся на стальной оцинкованный, стальной нержавеющий или алюминиевый каркас к несущему слою стены. Между наружными элементами и слоем утеплителя есть воздушный зазор, по нему свободно циркулирует воздух, который убирает конденсат и влагу с конструкций. Элементы крепления вентилируемой фасадной системы являются универсальными, что позволяет решать сложные задачи. Дляпредотвращения выдувания воздуха из утеплителя он накрывается ветрозащитной, паропроницаемой мембраной (пленкой). Применение вентилируемого фасада с утеплителем выносит «точку росы» за пределы несущих стен здания в зону утеплителя.

Облицовка фасадов выполняется из материалов, стойких к воздействию влаги и солнечной радиации. Стоит учитывать, что коэффициенты теплового расширения элементов вентилируемого фасада значительно различаются. Необходима конструктивная подвижность крепежной системы и/или возможность изменения зазоров между соседними плитами облицовок. Навесной фасад чувствителен к ветровым нагрузкам (высокая парусность облицовочных элементов). Срок эксплуатации - более 50 лет. НВФ относится к системам с хорошей ремонтопригодностью. Навесной вентилируемый фасад позволяет существенно экономить на отоплении за счет естественной теплоизоляции здания, благодаря слою утепления, «точка росы» выносится за пределы несущей стены здания.

К достоинствам навесных вентилируемых фасадов можно отнести высокую скорость монтажа, при этом не требуется подготовка несущей стены, и снижение стоимости материалов и работ. Работы можно проводить в любое время года. Система отличается высокой надежностью и длительным сроком эксплуатации. Навесные вентилируемые фасадные системы позволяют использовать для облицовки различные материалы: кирпич, натуральный камень, деревянную фасадную доску (планкен), композит, керамогранит, реечный профиль, алюминиевый лист, асбестоцементные и фиброцементные листы и широкую гамму цветовых комбинаций.

К недостаткам относится чувствительность фасадов к переувлажнению, склонность материалов накапливать влагу в процессе эксплуатации, значительное влияние ветровой нагрузки и относительно высокую стоимость по сравнению с другими системами.

Навесные вентилируемые фасады

В основе навесного вентилируемого фасада лежит конструкция на металлическом каркасе. Она крепится к несущей стене здания с помощью кронштейнов. Снаружи на каркас навешивается облицовка (керамогранит, натуральный камень, композитные панели и др.).

Отдельные слои конструкции располагаются по мере уменьшения теплопередачи: стена, слой теплоизоляции, воздушный зазор, облицовка. Сопротивление паропроницаемости возрастает снаружи внутрь.

Несущая стена служит опорой для системы. При устройстве навесного фасада существенными являются такие параметры, как отклонение стены от вертикали и горизонтали, "заваленные" углы, материал стены и степень ее износа.

Подконструкция (подоблицовочная конструкция) состоит из кроншейнов, которые крепятся на стену и несущих профилей. Задача подконструции - надежно закрепить плиты теплоизоляции и облицовки.

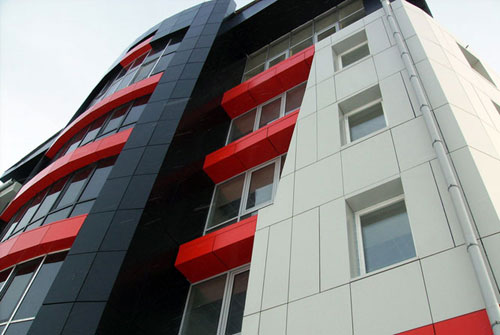

Фасадные системы:  навесные вентилируемые и штукатурные фасады | Статья от Вира-АртСтрой. Фото 02

Теплоизоляционный слой защищает стену от переменного замерзания и оттаивания, тем самым выравнивает температурные колебания стены и препятствует появлению деформаций. Теплоизоляция увеличивает теплоаккумулирующую способность стены и повышает звукоизоляцию в широком диапазоне частот. Базовая толщина утеплителя в районах России за Уралом - 150-250 мм. Для крепления теплоизоляции используются специальные дюбеля "зонтичного" типа.

Паропроницаемая пленка препятствует доступу влаги к теплоизоляции, одновременно не мешая испарению конденсата в атмосферу.

Воздушный зазор работает по принципу вытяжной трубы, не позволяя собраться атмосферной и внутренней влаге на поверхности стены. Важная функция воздушного буфера - снижение теплопотерь здания.

Облицовка выполняет защитно-декоративную функцию. Защищает утеплитель, подоблицовочную конструкцию и стену здания от механических повреждений и атмосферных воздействий. Кроме того, облицовка формирует эстетический облик здания.

Работы по устройству навесных фасадов можно проводить в любое время года, т.к. "мокрые" процессы отсутствуют. Навесные фасады "дышат", защищая от увлажнения и разрушения не только стены, но и все здание.


Теплоизоляционный слой защищает здание от жары и промерзания, позволяя сэкономить на отоплении и кондиционировании. Навесные вентилируемые фасады могут быть выполнены во множестве вариантов облицовки, разнообразии форм, расцветок и фактур. Их можно применять при строительстве и реконструкции зданий. Системы НВФ включают материалы и изделия, относящиеся к трудносгораемым или несгораемым, препятствующим распространению огня.

В качестве фасадных материалов могут использоваться, как традиционные керамогранит, натуральный камень, так и фасадные фиброцементные панели, пластиковый сайдинг, отделка из газобетона. Рассмотрим последние подробней.

Фиброцементные панели изготавливаются из цемента с синтетической или древесной фиброй. Наружная поверхность покрывается акриловыми красками и керамическим слоем, который повышает прочность панелей и не требует специального ухода. Фиброцементные панели имитируют самые разные материалы: кирпич, камень, декоративную штукатурку, плитку, дерево и пр. Благодаря различным цветам и текстурам панелей, зданию можно придать желаемый вид.

Гарантия на декоративное покрытие панелей - 10 лет. Интересная новинка - наногидрофильная очистка. Специальный слой создает микропленку, препятствующую проникновению грязи в структуру панелей. Вся осевшая на фасаде грязь смывается дождевой водой в любое время суток и сезона.

Монтаж фиброцементных панелей требует специальных навыков и опыта. Установка производится в любое время года. Для соединения панелей используются специальные крепления и направляющие.

Основная функция отделки фасада из газобетона - декоративная. Если внешний вид неотделанной стены не вызывает нареканий, достаточно защитить от влаги места потенциальных замоканий. Дополнительно поверхность можно обработать гидрофобизатором. Такой способ подходит для стен из блоков без сколов или со снятыми фасками на белом клеевом растворе, а также для аккуратно выполненной кладки на растворах и клеях всех видов.

Повысить долговечность кладки и улучшить влажностное состояние ее поверхностных слоев, снизить воздухопроницаемость помогут и другие способы отделки фасада. К ним относятся фактурные краски, штукатурка с последующим окрашиванием или офактуриванием, облицовка керамической плиткой или каменными плитами, оклейка или обмазка гидроизоляционными материалами, навесная ("экранная") отделка, облицовочная кладка.

Еще один современный фасадный материал - пластиковый (виниловый) сайдинг, изготовленный из прочного и неприхотливого поливинилхлорид. Он выдерживает жару и заморозки, снег, дождь, прямые солнечные лучи. Панели ПВХ легко монтируются и не перекрывают доступ воздуха к фасадам, так что стены дома хорошо вентилируются, а для отвода конденсата в панелях предусмотрены специальные отверстия.

Пластиковые панели полностью непроницаемы, что особенно важно при наружной отделке. Они не впитывают грязь, легко моются водой. Поверхность сайдинга - гладкая или фактурная (в т.ч. имитация, например, дерева).

Отдельный вид сайдинга - цокольный. Он толще, чем обычный и чаще всего имитирует каменную или кирпичную кладку.

Монтаж вентилируемых фасадов

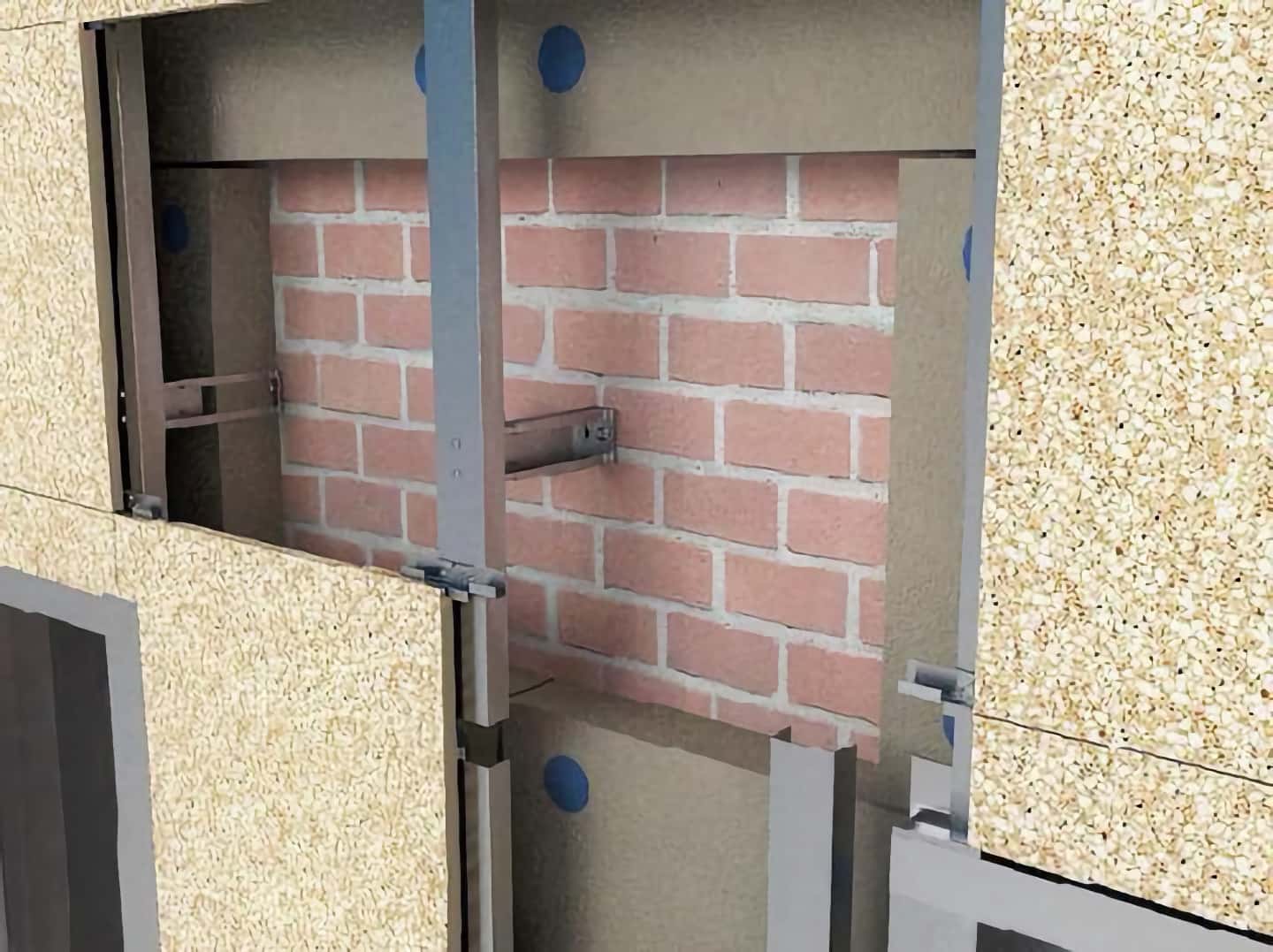

Фасадные системы:  навесные вентилируемые и штукатурные фасады | Статья от Вира-АртСтрой. Фото 03Технология вентилируемых фасадов известна всему миру уже более полувека. Ее главное достоинство в том, что атмосферные осадки, попадающие под отделку здания, устраняются с помощью естественной вентиляции. Это происходит благодаря имеющемуся пространству между гидроизоляционным и отделочным слоем; это пространство к тому же снижает теплопотери.

Вентилируемый или навесной фасад представляет собой сборную систему, которая состоит из облицовочных материалов (сайдинг, сэндвич-панели, профнастил, композитные материалы и другие) и подоблицовочных конструкций. Последние крепятся к стене таким образом, чтобы между облицовочной панелью и стеной образовалась вентилируемая воздушная прослойка. В случае если для дополнительного утепления применяется слой теплоизоляции (а это происходит чаще всего), воздушная прослойка должна быть между теплоизоляцией и облицовкой. Cуществуют такие системы вентилируемых фасадов, в которых облицовочная плита и утеплитель соединены в одну панель, поэтому дополнительной теплоизоляции такая система не требует.

Чтобы технология работала, зазор между слоями должен быть не меньше 20 мм, а в верхней и нижней частях здания необходимы отверстия, позволяющие воздуху свободно циркулировать между несущей стеной и отделочным слоем. Среди преимуществ вентилируемых фасадов - высокая тепло- и звукоизоляция, легкость монтажа (поверхность стены не требует специальной отделки, например выравнивания или штукатурки), широкие возможности оформления зданий и долгий срок службы: не менее 25-50 лет без ремонта в зависимости от используемого материала. Вентилируемый фасад широко применяется на любых типах зданий: жилые дома, офисная недвижимость, торговые центры, производственные помещения, склады и многие другие. Самостоятельный монтаж вентилируемых фасадов достаточно проблематичный, а при несоблюдении технологии строительства все его преимущества могут сойти на нет.

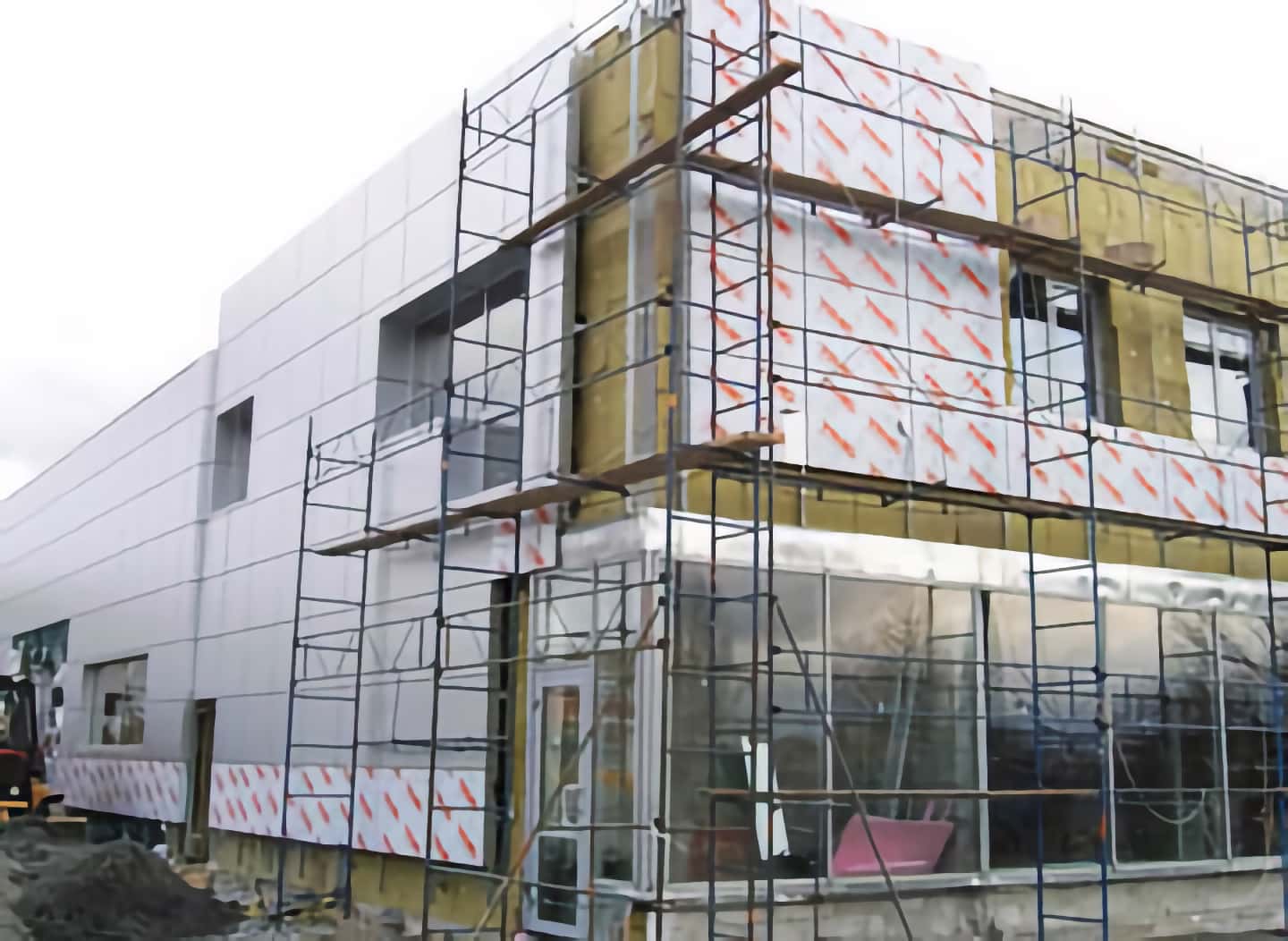

Фасадные системы:  навесные вентилируемые и штукатурные фасады | Статья от Вира-АртСтрой. Фото 04Установка вентилируемых фасадов начинается с замера и изучения рабочей площади. Материал и качество постройки несущих стен имеют принципиальное значение при выборе облицовки и способе ее монтажа.

Если стена сделана из полнотелого кирпича, то на нее можно крепить любой фасад. Сибит, как и любой пористый материал, требует к себе более аккуратного отношения, поэтому для него лучше использовать не очень тяжелый отделочный материал.

Каркас вентилируемых фасадов чаще всего крепится к зданию с помощью кронштейнов.

Еще один элемент в системе вентилируемых фасадов – утеплитель (чаще всего базальтовый).

Его наличие не обязательно, если толщина стен здания в полной мере препятствует тепловым потерям. Чаще всего этот материал не требуется при реставрации зданий старой постройки, а для новых сооружений он применяется в большинстве случаев.

Стену можно рассматривать как стену с вентилируемым фасадом без утеплителя, если: cтена сложена из паропроницаемых материалов (с паропроницаемостью не ниже 0,05 мг/(м*ч*Па)); между стеной и облицовкой есть вентиляционный зазор (3-4 см).

Стену можно рассматривать как стену с утепленным вентилируемым фасадом (вентилируемый фасад с утеплителем), если: в стене снаружи есть паропроницаемый утеплитель (с паропроницаемостью не ниже 0,1-0,3 мг/(м*ч*Па)); утеплитель закрыт супердиффузионной мембраной (с паропроницаемостью от 800 г/м2 за сутки и выше); после супердиффузионной мембраны выполнен вентиляционный зазор, 4-6 см.

Cтеной с утепленным вентилируемым фасадом будем считать только стену, утепленную снаружи паропроницаемым утеплителем с супердиффузионной мембраной поверх утеплителя и вентиляционным зазором. Рассмотрим подробнее составляющие утепленного вентилируемого фасада. Утепленный вентилируемый фасад может быть «со стеной» и «без стены» (он же каркасный).

В первом случае утеплитель, мембрана и облицовка крепится на несущую стену из стеновых материалов. Во втором - слой утеплителя и есть стена, а несущей стены из стеновых материалов в конструкции нет.

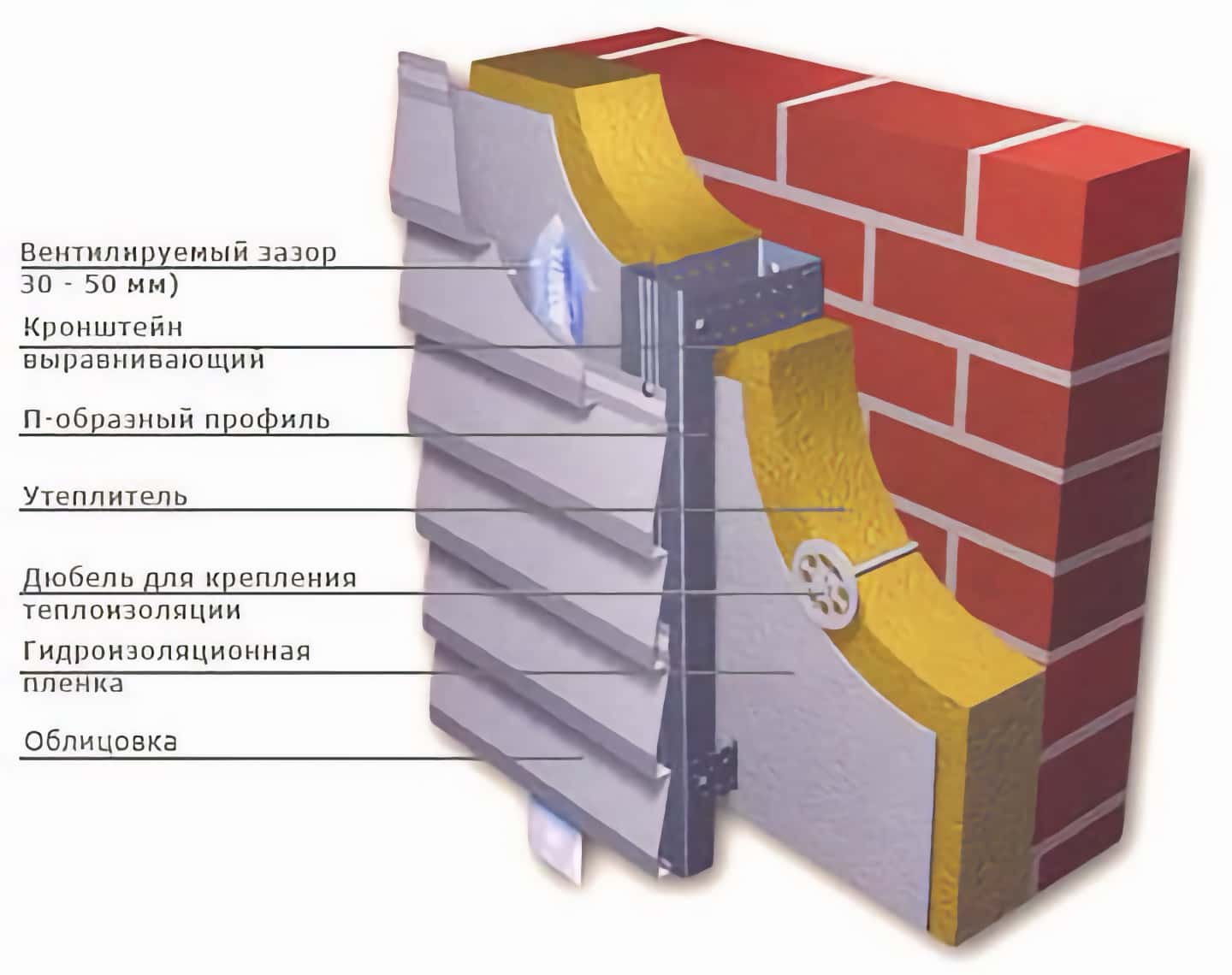

Фасадные системы:  навесные вентилируемые и штукатурные фасады | Статья от Вира-АртСтрой. Фото 05Основные слои утепленного вентилируемого фасада: несущая стена, обрешетка, утеплитель, супердиффузионная мембрана, вентиляционный зазор (вентзазор), обшивка (облицовка) фасада.

Несущая стена может быть выполнена: из кирпича, блоков (газобетонных, керамзитобетонных, пенобетонных, ракушечника, шлакоблока), деревянного бруса, бревна, доски; самана, камня. От материала несущей стены будут зависеть параметры вентилируемого фасада.

Толщина утеплителя. Чем ниже теплопроводность стенового материала, тем меньше нужна толщина добавочной теплоизоляции.
Вид и крепеж обрешетки (дюбели, саморезы).
От того, насколько ровная несущая стена, будет зависеть конструкция обрешетки.

Для вентилируемого фасада нужен утеплитель в плитах (не рулонный):
- с паропроницаемостью от 0,1-0,3 мг/(м*ч*Па) и выше;
- с плотностью для минеральной ваты 30-50 кг/м2, для ваты из стекловолокна – 20 кг/м2 и выше;
Толщина утеплителя определяется расчетом и зависит от материала стены и зоны строительства. Оптимальный выбор по утеплителю – минеральная вата или вата из стекловолокна.

Супердиффузионная мембрана должна быть с паропроницаемостью от 800 г/м2 за сутки и выше. Нахлест мембраны 10-15 см (и по горизонтали, и по вертикали). Стыки мембраны можно закреплять строительным степплером, проклеивать их необязательно.

Оптимальный вентиляционный зазор должен быть величиной 4-6 см. Он может выполняться за счет дополнительной обрешетки (в случае деревянной обрешетки) или за счет П-образного профиля (в конструкции с обрешеткой из металлического профиля).

Укладывают утеплитель в два слоя – нижний плотностью 30-50 кг/куб. метр, верхний – от 80 до 100 кг/куб. метр. Завершающий этап монтажа утеплителя – укладка ветрозащищенной паропроницаемой мембраны.

После того как кронштейны и утеплитель смонтированы, можно приступать к отделке фасада. Она крепится на обрешетку из алюминия, окрашенной или лигированной стали.

Существует большое количество систем вентилируемых навесных фасадов. В их состав входят крепежная система (кронштейны, направляющие и т.д.) и облицовочная плита. Основное отличие одной системы от другой состоит как раз в последнем элементе.

Среди наиболее популярных облицовочных материалов для вентилируемых фасадов эксперты называют керамогранит, композитные панели, металлокассеты и сайдинг. Последние два наиболее доступны, поэтому эти материалы выбирают чаще всего. Достаточно востребован и керамогранит. Реже встречается отделка из композитных панелей – сэндвич из тонких алюминиевых листов с пластиковым заполнителем.

Монтаж вентилируемых фасадов лучше проводить в теплое время года. Связано это хотя бы с тем, что не всякий электроинструмент сможет работать в экстремальных условиях, а для сохранения свойств крепежа технология предписывает воздержаться от работ при температуре воздуха ниже -25°С.
