Во время монтажа трубопровода особое внимание стоит уделить теплоизоляции. Использование пенополиуретана для изоляции труб позволит сократить потери тепла, защитит от коррозии, гниения, перепадов температур.

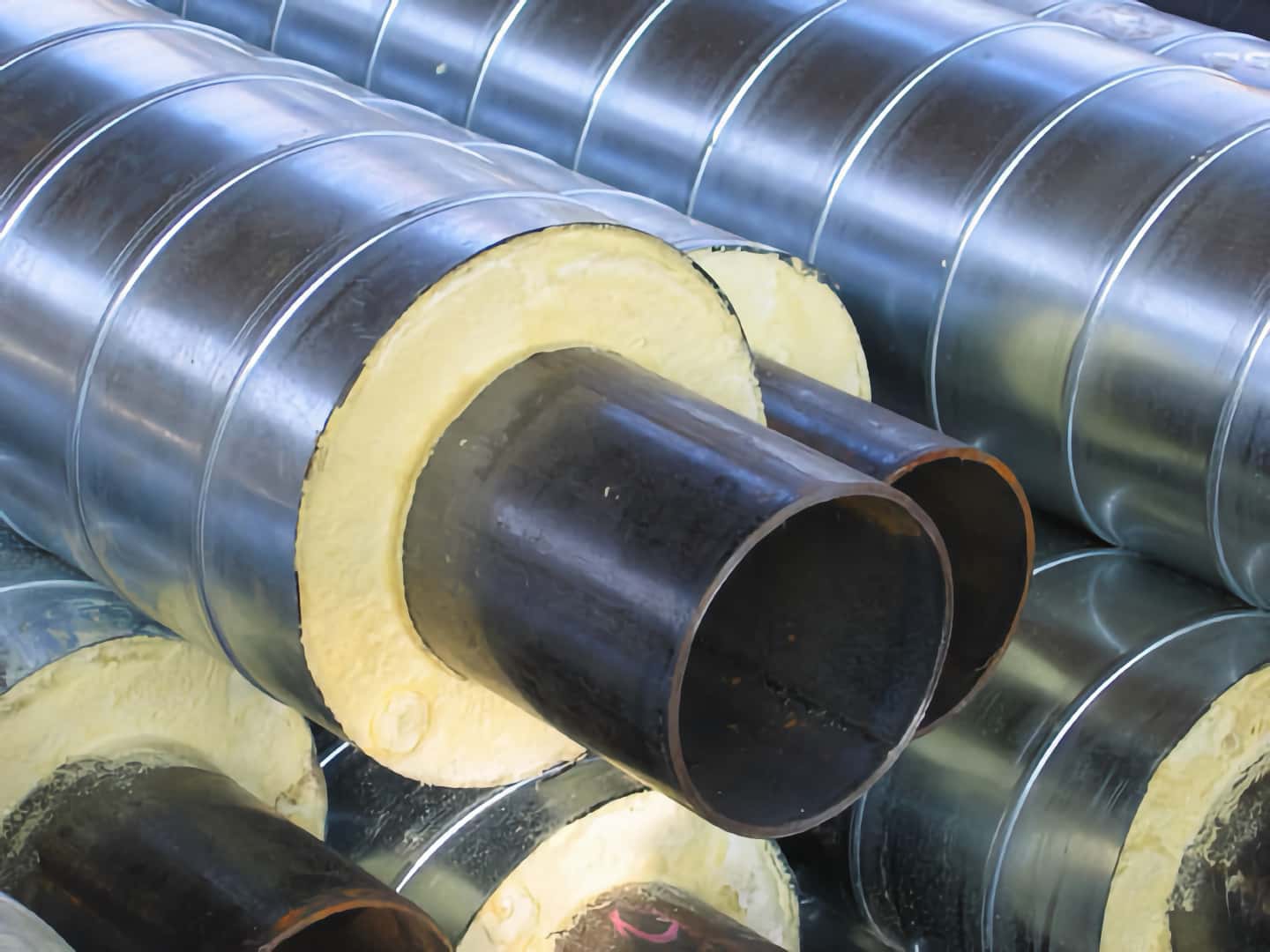

Пенополиуретан (ППУ) – материал, который находит самое широкое применение в строительной отрасли, а также при прокладке трубопроводов различного предназначения. Предварительно изолированные трубы ППУ представляют собой жесткую конструкцию, состоящую из стальной или стальной оцинкованной трубы, изолирующего слоя из жесткого пенополиуретана (ППУ) и внешней гидрозащитной полиэтиленовой оболочки для подземной бесканальной прокладки или оболочки из тонколистовой оцинкованной стали для надземной прокладки трубопроводов.
ППУ, используемый в процессе изготовления труб и фасонных изделий в изоляции и представляющий из себя пенопласт с высоким содержанием газа, получают из жидких компонентов А и Б маслянистой консистенции, дозировка и смешение которых осуществляется при помощи специального заливочного оборудования (заливочных машин высокого давления).

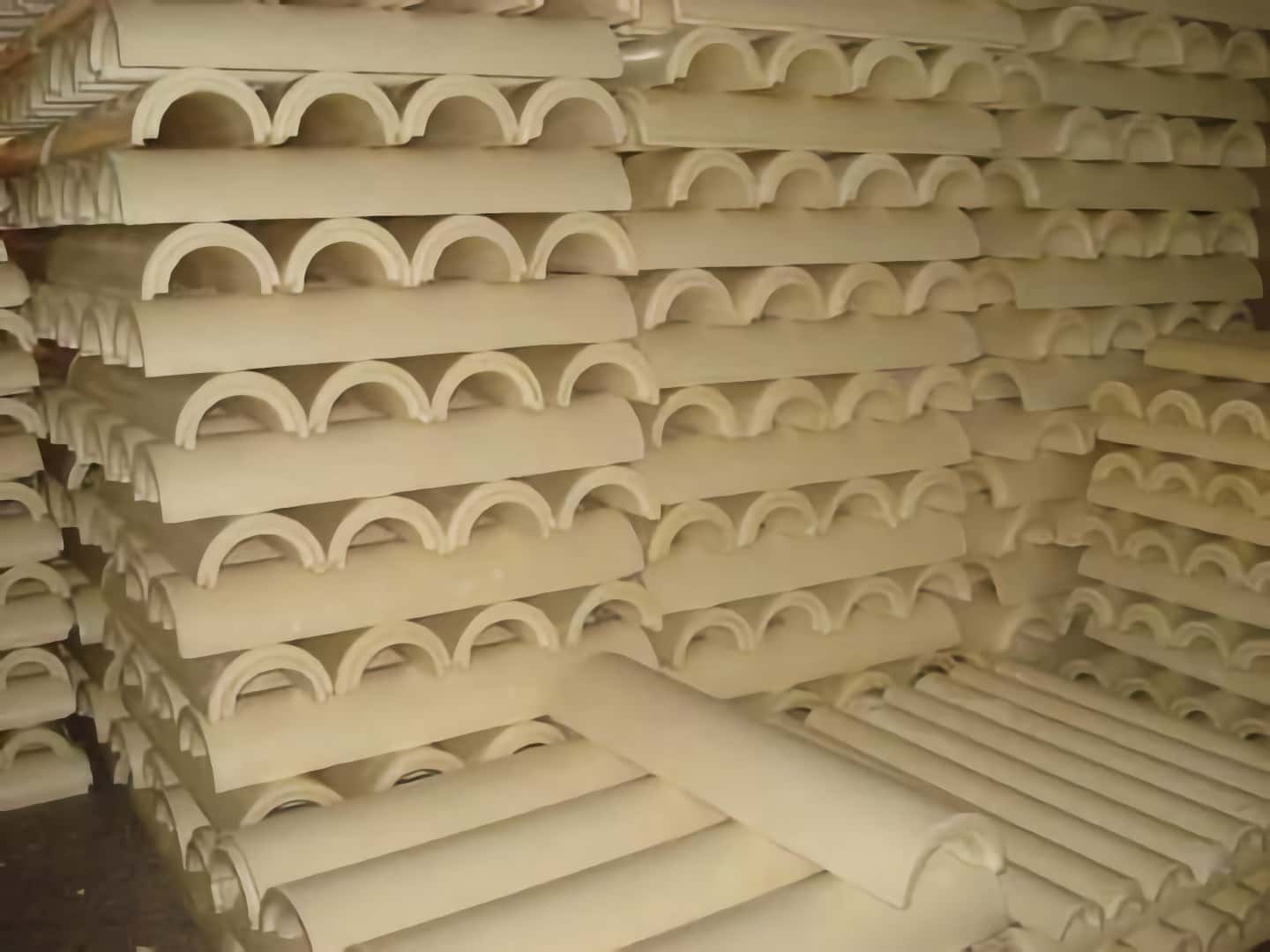

Компоненты заливаются в специальные устойчивые к деформации формы, в которые уже помещено внешнее покрытие скорлупы, необходимое для защиты теплоизолирующего материала от ультрафиолета и иных вредных воздействий окружающей среды, а также для предотвращения его повреждения. В качестве внешнего покрытия обычно выступает армофол (армированная фольга), стеклопластик или оцинкованный металл. Для труб небольших диаметров скорлупа выпускается полуцилиндрами, для труб больших диаметров оболочка может состоять из 3 или даже 4 частей.
К основным преимуществам ППУ-изоляции можно отнести низкое водопоглощение пенополиуретана, его экологичность, долговечность, низкую токсичность, высокую адгезионную прочность, звукопоглощение, способность защитить металлическую поверхность от коррозии.
Пенополиуретан имеет низкий коэффициент теплопроводности, данный показатель равен 0,028–0,033 Вт/М*К. Применяется ППУ-скорлупа в широком температурном диапазоне от –100° до +130°С (кратковременно до +150°С).
Для того чтобы можно было без особых трудностей быстро и эффективно теплоизолировать системы горячего и холодного водоснабжения, которые расположены снаружи помещений, применяется несколько основных видов скорлупы ППУ: фольгированная, без фольги, оцинкованная, армированная фольгой и скорлупа, которая покрыта стеклопластиком.
Существует несколько основных способов монтажа скорлуп ППУ на трубы.
Подземная прокладка: - в каналах – монтаж производится с помощью специальных бандажей. Дополнительной гидроизоляции такой способ монтажа не требует; - бесканальная прокладка – монтаж осуществляется с помощью специальных бандажей, предварительно необходимо обеспечить гидроизоляцию продольных и поперечных стыков, используя клей PULP PIPO.
Надземная прокладка: - монтаж осуществляется с помощью специальных бандажей. Для надземной прокладки используют скорлупы ППУ в оцинкованной оболочке, реже в армофоле.
Гидроизоляция продольных стыков при надземной прокладке производится путем установки Т-образного козырька в продольный шов. Гидроизоляция поперечных стыков достигается с помощью применения КГС (комплект гидроизоляции стыков).
Преимущества ППУ-теплоизоляции: - Cнижение эксплуатационных расходов минимум в 9 раз. - Снижение сроков строительства. Быстрый монтаж. - Снижение расходов на ремонт теплопровода в 3 раза. Возможно повторное использование скорлупы ППУ. При прорыве трубы проводится демонтаж изоляции, ремонт трубопровода и монтаж той же изоляции. - Повышение долговечности при эксплуатации (с 10–15 до 30 и более лет). ППУ не накапливает влагу, а значит, предотвращает появление плесени и вредоносных грибков. Специальные покрытия скорлуп ППУ защищают трубу и теплоизоляцию от атмосферных явлений, УФ-излучения. - Снижение тепловых потерь с 25–30% до 2–3 %. Теплоизоляция из ППУ имеет один из лучших коэффициентов теплопроводности, что значительно повышает теплоизолирующую способность материала.
Наиболее надежным считается метод изоляции стыков труб ППУ с использованием термоусаживаемых муфт. Они изготавливаются из полиэтилена, надеваются поверх стыка, а затем усаживаются под воздействием высоких температур. На места стыков устанавливаются прижимные металлические ленты, после муфта и оболочка свариваются с помощью трансформатора. Это еще одно преимущество, позволяющее контролировать состояние теплопровода и устранять дефекты.
Применение ППУ-скорлуп как альтернатива традиционным способам утепления труб окупает себя за 3–4 года. Стоимость ППУ-скорлуп зависит от диаметра скорлупы, ее толщины и типа внешнего покрытия, которые подбираются в зависимости от условий эксплуатации.
Современные предизолированные трубопроводы ППУ практически всегда комплектуются системой оперативного дистанционного контроля (ОДК) — парой сигнальных проводников, встроенных в слой изоляции. Система реагирует на изменение сопротивления изоляции при попадании влаги, что позволяет обнаружить место повреждения гидрозащитной оболочки задолго до появления видимой протечки и разрушения теплоизоляционного слоя. Для загородных домов и коттеджных поселков это особенно ценно: трасса чаще всего проходит под грунтом на участке, и визуальный осмотр невозможен.
При выборе труб в ППУ-изоляции для условий постоянной эксплуатации стоит обращать внимание на плотность самого пенополиуретана — она напрямую определяет как теплопроводность, так и механическую прочность скорлупы при засыпке грунтом. Для бесканальной прокладки плотность имеет значение больше, чем для надземных трасс, где нагрузка на изоляцию минимальна. Также важно, чтобы стыки труб выполнялись именно термоусаживаемыми муфтами заводского изготовления, а не самодельной обмоткой — некачественная герметизация стыка остается основной причиной преждевременного выхода теплотрассы из строя.
Как альтернатива ППУ на рынке закрепились скорлупы из вспененного каучука и жесткого пенополиизоцианурата (PIR) — они применяются там, где важна гибкость материала при монтаже на трубопроводах со сложной геометрией или где действуют повышенные требования по пожарной безопасности. Для большинства бытовых задач ППУ по-прежнему остается оптимальным по соотношению теплопроводности, механической прочности и долговечности, но при проектировании инженерных систем премиального дома целесообразно сравнивать оба варианта под конкретные условия эксплуатации.
