Шумозащитные окна

Карта энциклопедии

Чтобы оградить свой дом от лишнего шума, сегодня достаточно обзавестись окнами особой конструкции. Как правило, просто хороших окон с двухкамерным стеклопакетом и из качественного профиля, для решения проблемы шумоизоляции, оказывается мало. Шумозащитные окна еще с середины 70-х годов прошлого века относят к отдельной категории. Шумозашитными называют окна разных конструктивных типов, способные обеспечить звукоизоляцию более 30 дБА, т.е. снизить шум, достигающий 80 дБА до уровня, предусмотренного санитарными нормами (45-50 дБА). При этом эстетические, теплоизоляционные и эксплуатационные характеристики окон остаются на том же уровне. Что представляет собой конструкция шумозащитных окон?

Главный элемент шумозащитного окна - стеклопакет в особом исполнении. Именно стеклопакет составляет более 80% площади окна, являясь при этом самой тонкой его частью. Создать светопрозрачную конструкцию, по звукоизоляционным свойствам близкую к капитальной стене - непросто. И здесь нет альтернативы силикатному стеклу. Стекло - акустически жесткий материал, который не поглощает, а отражает звуковые волны, но под их воздействием "раскачивается" и переизлучает шум внутри помещения. Звукоизоляция однослойного остекления обычным флоат-стеклом толщиной 4 мм - всего 20-25 дБА. Не дает результата и увеличение числа стекол и их толщины. Разница в звукоизоляции между одно- и двухкамерным стеклопакетами составляет всего 1-1.5 дБА. При этом существенно возрастает масса створок, нагрузка на фурнитуру, крепления, рамочные детали. Конструкторам удалось предложить три основных способа звукоизоляции стеклопакетов: снижение резонанса при нарушении симметрии системы, использование инертных газов и триплекса.

В обычном двухкамерном стеклопакете три одинаковых стекла (4 мм) разделены воздушными камерами равной ширины (6-12 мм). При изменении ширины одной из воздушных прослоек (например, использовании двух дистанционных рамок разной ширины), звукоизоляция стеклопакета увеличится на 2-3 дБА. Можно сделать одно из стекол одно- или двухкамерного стеклопакета более толстым (5-6 мм). Звуковой волне будет сложно раскачать такую преграду и эффект нарушения симметрии усилится. Дополнительное снижение шума (по сравнению с обычным стеклопакетом той же суммарной толщины) достигает 3.5 дБА.

В различных средах звук распространяется по-разному, а в вакууме этого вообще не происходит. Инертные газы "проводят" звук гораздо хуже воздуха, в результате внутреннему стеклу передается небольшая часть колебаний внешнего. Лучших результатов можно добиться при заполнении стеклопакета смесью аргона (70%) и шестифтористой серы (30%). Дополнительное снижение шума при этом составляет 2.5-4 дБА. Основной выигрыш получают в диапазоне 250-3000 Гц, на низких частотах звукоизоляция несколько уменьшается. Кроме того, заполнение шестифтористой серой - плотным и тяжелым соединением - вызывает парниковый эффект: солнечным летним днем комната будет сильно нагреваться.

Строительный триплекс изготавливают из двух силикатных стекол (3-6 мм), склеивая их специальной пленкой или слоем смолы (светоотверждаемый мономер - акрилат). Такое изделие изолирует звук на 30-60% лучше, чем однослойное стекло той же толщины и особенно эффективно - на низких частотах. При включении триплекса в состав стеклопакета звукоизоляция окна возрастает на 4-5 дБА.

Приведенные способы можно комбинировать, например, заполнять инертным газом ассиметричный стеклопакет.

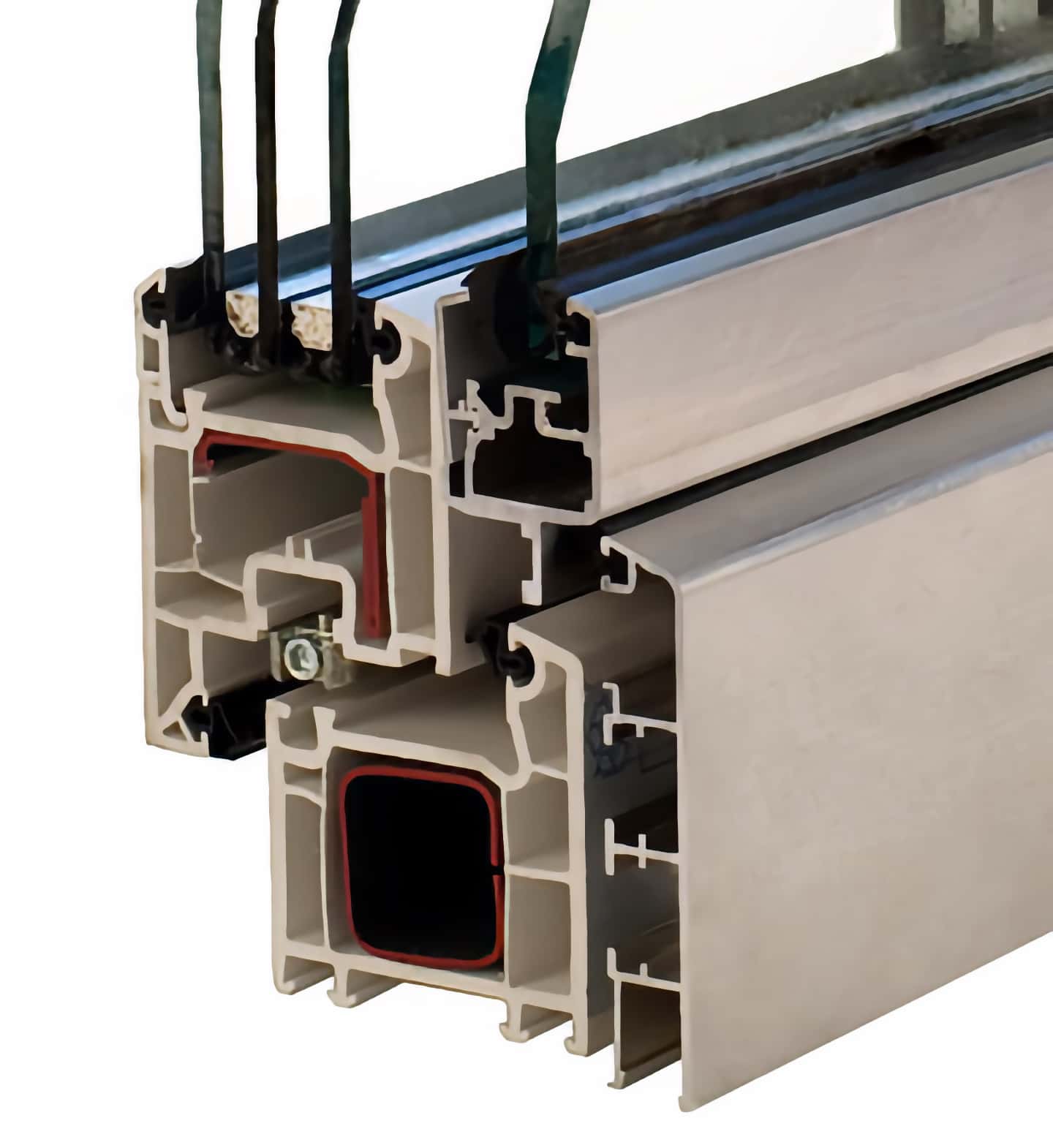

Рамочные конструкции створок и коробок изготавливают главным образом из пластиковых профилей. При изготовлении шумозащитных окон применяют не трех-, а пятикамерные изделия монтажной глубиной не менее 70 мм. Это необходимо для установки специального стеклопакета, несколько толще обычного (36-40 мм). Большинство самых востребованных систем пятикамерных оконных профилей позволяют смонтировать стеклопакет толщиной до 40-44 мм. Профили таких систем хорошо держат крепеж. Но лучше иметь запас прочности и при необходимости увеличить число створок или уменьшить массу стеклопакета.

Особый конструктивный тип окон - деревянные окна с двойными (раздельными и спаренными) створками. Они хорошо защищают от шума и без использования специальных стекол и стеклопакетов. В их конструкции реализован принцип ассиметричного остекления: во внешнюю створку устанавливают одинарное стекло толщиной 3-4 мм, во внутреннюю - стеклопакет. Звукоизоляция таких конструкций достигает 43 дБА, а при установке во внешнюю створку триплекса или толстого (6-8 мм) стекла - 50 дБА.

Еще одна новинка - пластиковые окна со второй "холодной" алюминиевой створкой, в которую вставляют стекло толщиной 6 мм. Дополнительную створку подвешивают снаружи к основной на петлях и фиксируют защелками (спаренная конструкция).

Тип оконных уплотнителей и герметиков, установленных в местах контакта деталей створки и стеклопакета, также влияет на звукоизоляцию. Звукоизоляция тем выше, чем эластичней эти материалы. Показано также, что окна с частыми переплетами защищают от шума лучше, чем окна со сплошными остекленными поверхностями.

В особых случаях, кроме шумозащитных окон, устанавливают рольставни из алюминиевых профилей, заполненных полиуретаном. Они способны увеличить звукоизоляцию еще на 3-5 дБА.

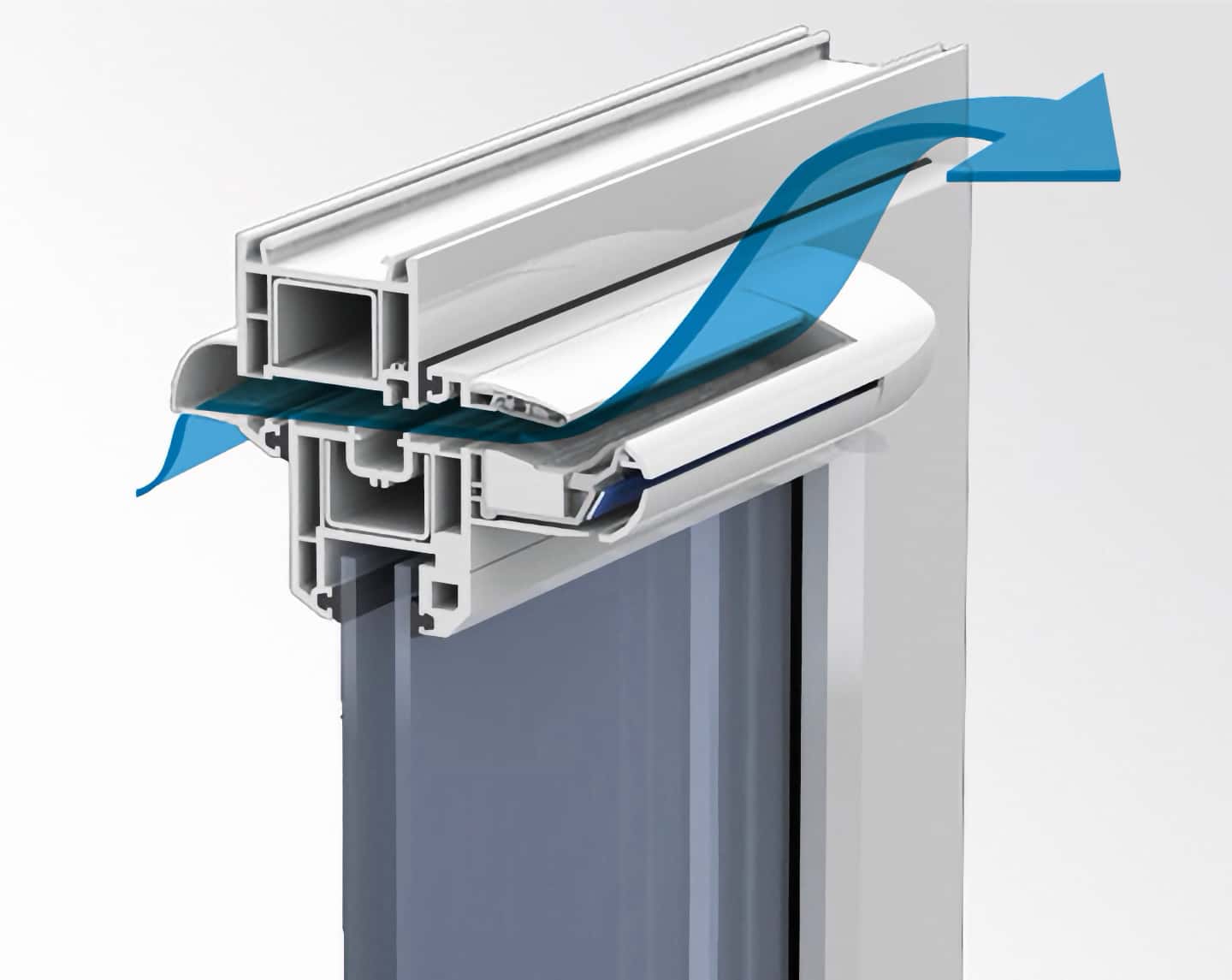

Установка вентиляционного клапана может снизить звукоизоляционные характеристики окна. Устранить недостаток можно с помощью акустических козырьков и шумозащитных вставок для вентклапанов.

Особую роль в обеспечении звукоизоляции играет качество монтажа и устройство монтажного шва. При перекосе рамы звук будет проникать в помещение. Монтажный зазор заполняют полиуретановой пеной. Для защиты пены от влаги и ультрафиолета, используют гидроизоляционную (снаружи) и пароизоляционную (внутри) ленты. Величина монтажного зазора не должна быть больше 30 мм. Срок гарантии монтажных работ должен составлять не менее двух лет.
