Приступая к ремонту, стоит иметь ввиду, что даже в современных панельных домах стены бывают достаточно неровными. Шпаклевкой можно «вывести» только незначительные неровности (до 5 мм), если же они превышают этот предел, необходимо проводить штукатурные работы.
Штукатурные работы выполняют после завершения основных общестроительных работ. Оштукатуривание поверхностей осуществляют как внутри, так и снаружи дома. Условия эксплуатации и назначение штукатурок определяют выбор составов и способов их нанесения.
Для уменьшения затрат на ремонт необязательно штукатурить все стены, имеющие неровности. Можно ограничиться теми стенами, неровности на которых хорошо заметны, или их небольшими частями. Это могут быть стены, на которые падает косой свет, расположенные под прямым углом к плоскости окна; места, где будут крепиться плинтуса, особенно те, которые должны быть на виду.
Приложите к нижней части стен, где будут крепиться плинтуса, ровный брусок или уровень, и если щели между бруском или уровнем будут достаточно велики (больше 5 мм), то их лучше всего выровнять штукатуркой, причем штукатурить раствором можно только небольшую полосу высотой 10—15 см, а остальные неровности впоследствии достаточно «свести» шпаклевкой на нет. Чтобы небольшой слой раствора надежно держался, нужно хорошо подготовить поверхность стены, очистив от слоев старой шпаклевки и прогрунтовав разведенным с водой клеем ПВА.
Остальные не бросающиеся в глаза дефекты зачастую бывает достаточно загладить шпаклевкой, чтобы сделать их незаметными.
Для внутренней штукатурки используют известковый, гипсовый, цементный и сложный раствор, растворы на основе сухих смесей. При этом каждый из них имеет свою область применения и не подлежит замене.
Одним из условий, влияющих на качество и долговечность штукатурки, является прочное сцепление с поверхностью. Оштукатуривание по неподготовленной поверхности может привести позднее к отслаиванию и растрескиванию.
Самые распространенные ошибки штукатурных работ: отслоение, растрескивание штукатурки и изменение геометрии помещений из-за «толстого» слоя штукатурки.
Чтобы исключить дефекты, необходимо соблюдать следующие правила штукатурных работ.
При оштукатуривании стен из кирпича при температуре окружающей среды 23°С и выше поверхность перед нанесением раствора необходимо увлажнять.
Улучшенную и высококачественную штукатурку следует выполнять по маякам, толщина которых должна быть равна толщине штукатурного покрытия без накрывочного слоя.
При устройстве однослойных покрытий их поверхность следует разравнивать сразу после нанесения раствора, в случае применения затирочных машин - после его схватывания.
При устройстве многослойного штукатурного покрытия каждый слой необходимо наносить после схватывания предыдущего (накрывочный слой - после схватывания раствора). Разравнивание грунта следует выполнять до начала схватывания раствори.
Приступая к работе, необходимо промерить, провесить отвесом поверхности: полы, стены, потолки. Промеры дадут возможность посчитать расход выбранного материала и определить трудоемкость, сроки и стоимость работ.
Оштукатуривание лучше всего производить послойно. При этом на поверхность последовательно, с определенными перерывами наносят три слоя штукатурки - набрызг, грунт и накрывку. В один прием наносить толстые слои раствора не следует, так как они могут сползать в процессе работы, а после высыхания растрескиваться.
Набрызг наносят на оштукатуриваемую поверхность, чтобы ликвидировать неровности и шероховатости. Толщина слоя составляет 4...5 мм для каменных и бетонных стен и около 10 мм для деревянных. Для набрызга используют более жидкие (сметанообразные) растворы, хорошо сцепляющиеся с поверхностью, заполняющие углубления и другие дефектные места. Раствор набрасывают кельмой для штукатурных работ с сокола. Чтобы раствор укладывался ровным слоем, его набирают равными количествами и набрасывают с одинакового расстояния.

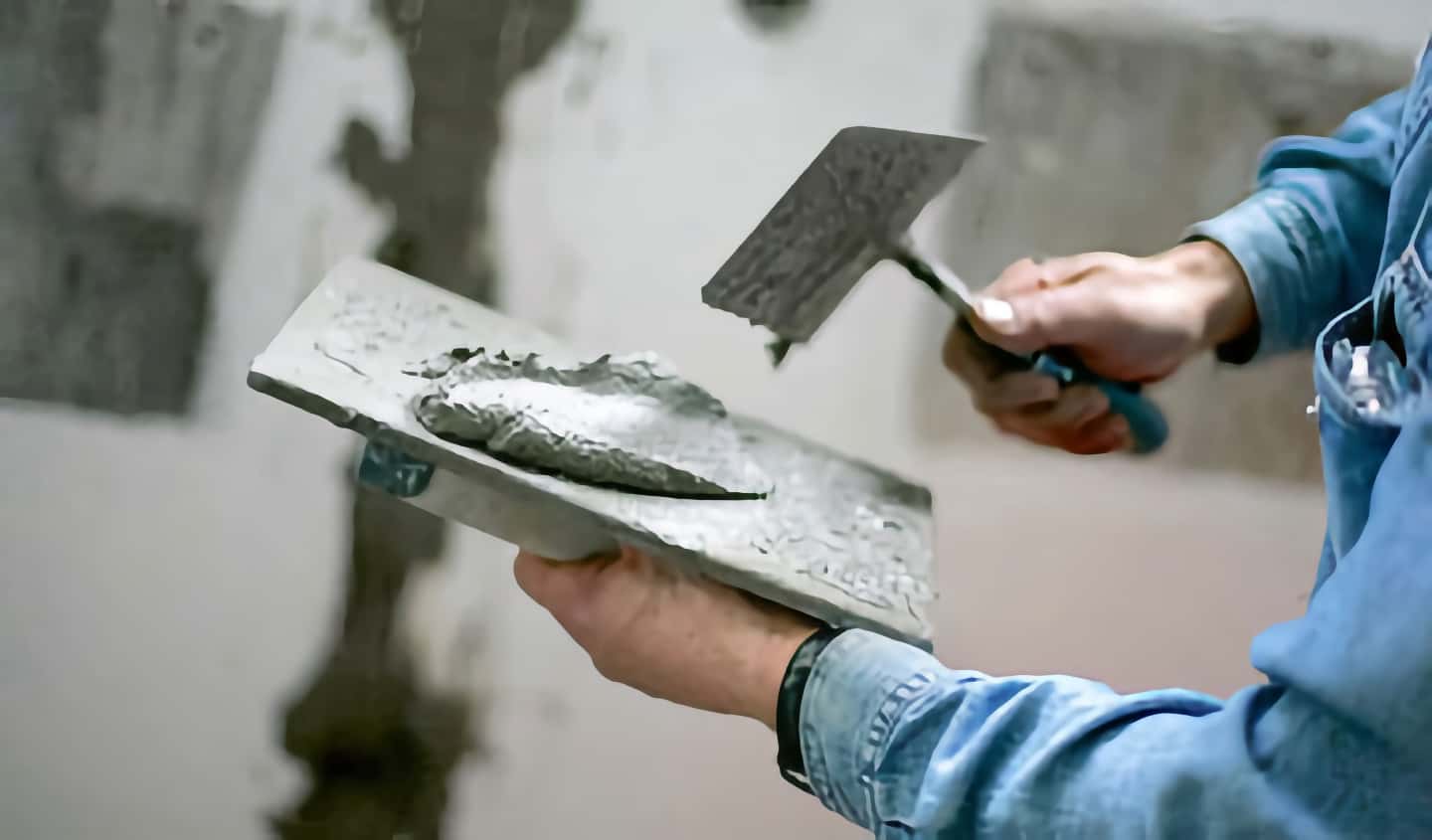

В процессе набрасывания раствора левой рукой берут сокол щитом вверх таким образом, чтобы он лежал на руке. В правой держат штукатурную кельму. На плоскость щита кельмой накладывают раствор и подносят его к месту работы. С сокола раствор набирают концом или правым ребром кельмы от себя. Набрасывание раствора на стену производится резким движением кисти руки.
Грунт - второй слой штукатурного намета, который наносится по слою набрызга. Его толщина составляет 10...20 мм. Грунт - основной слой штукатурного намета, обеспечивающий необходимую толщину штукатурки. Для грунта используются более густые растворы, чем для набрызга. Набрасывают его кельмой до уровня маяков, а затем разравнивают правилом. Для этого правило длиной 120...150 см (в зависимости от расстояния между маяками) перемещают по маякам снизу вверх резкими зигзагообразными движениями (см. рисунок). Штукатурный слой выравнивают по маякам, а излишки раствора сбрасывают в емкость.
Накрывка - завершающий слой штукатурки, который затирают и заглаживают. Его наносят после схватывания слоя грунта толщиной не более 2 мм. Раствор для накрывки применяют более жирный (с большим содержанием извести и мелкого песка), чем для набрызга и грунта. При этом необходимо проследить, чтобы в растворе не было крупнозернистого песка, который при затирке и заглаживании оставляет борозды. С этой целью составляющие компоненты раствора для нaкрывки следует просеивать более тщательно, применяя сита с мелкими ячейками.
Грунт перед нанесением накрывочного слоя смачивают водой при помощи кисти. Раствор набрасывают на поверхность кельмой, разравнивая его полутерком волнообразными движениями снизу вверх. После того как накрывочный слой немного подсохнет, а штукатурный слой уже не плывет, но еще влажный, следует начинать затирку.

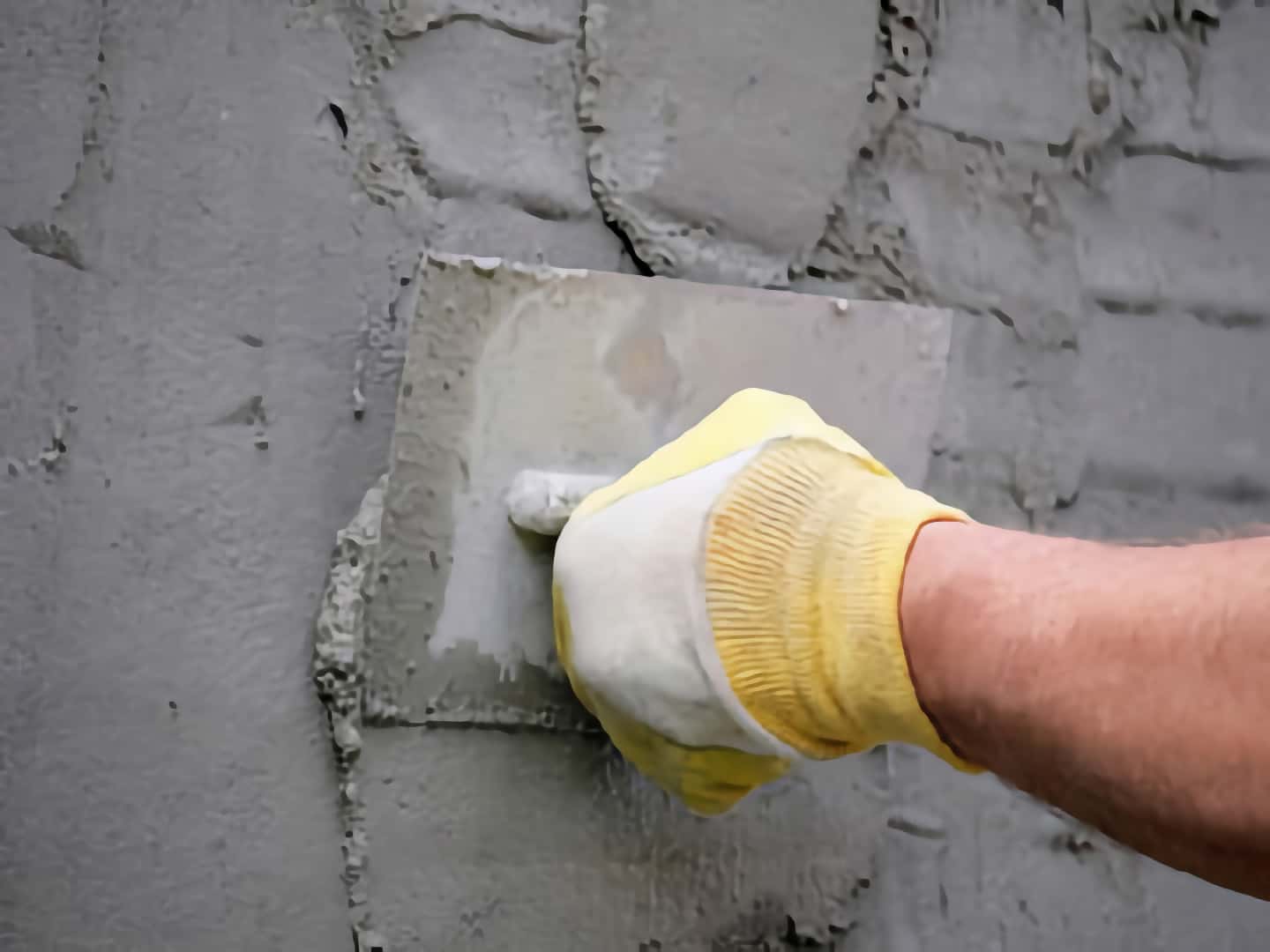

Затирка осуществляется теркой. Для этого ее берут в правую руку, плотно прижимая к штукатурке, и перемещают по поверхности вкруговую против часовой стрелки. При этом отдельные бугорки срезаются теркой, а срезанный раствор попадает в углубления, что способствует выравниванию поверхности. Если все же после затирки остаются раковины, добавляют некоторое количество раствора и затирают их. При подсыхании накрывочного слоя до начала затирки его смачивают водой с помощью кисти.
Нарушение технических правил и норм при приготовлении растворов и производстве штукатурных работ является причиной дефектов.
Трещины крупные и мелкие появляются на поверхностях штукатурки при использовании жирных (с большим содержанием вяжущих веществ) либо плохо перемешанных растворов, в которых скапливается местами много вяжущих материалов или заполнителей. Трещины могут появляться и в результате быстрого высыхания нанесенной штукатурки под воздействием сильных сквозняков или высокой температуры. Трещины образуются также от нанесения за один прием толстого слоя медленно схватывающегося раствора или потому, что раствор наносят, хотя и тонкими слоями, но на еще не схватившийся предшествующий слой раствора. Чтобы избежать появления трещин, необходимо строго дозировать вяжущие вещества и заполнители при приготовлении раствора и тщательно его перемешивать. Нанесенную штукатурку надо оберегать от чрезвычайно быстрого высыхания, сквозняков, закрывая в оштукатуренных помещениях окна и двери.
Определенно направленные трещины образуются на кирпичных поверхностях по швам кладки. На кирпичных стенах трещины появляются в результате нанесения очень тонких слоев штукатурного раствора без предварительного смачивания поверхностей водой. Причиной образования трещин могут быть и щелочи, выделяющиеся из швов кладки.
Отлупы и вспучивания штукатурки происходят при оштукатуривании сырых поверхностей или при постоянном увлажнении оштукатуренных поверхностей. Чаще всего это бывает на известковых и известково-гипсовых штукатурках. Во избежание отлупов и вспучивания штукатурки сырые места необходимо просушить и только после этого оштукатуривать.
Отслаивание штукатурки вызывается тем, что раствор был нанесен на чрезмерно сухую поверхность или на пересохшие слои ранее нанесенного раствора. Отслаивание может также произойти в результате того, что последующие слои раствора были нанесены на более слабые предыдущие, например, на известковый раствор нанесен более прочный - цементный. Штукатурка отслаивается также, если на бетонное основание или цементную штукатурку нанесен известковый или известково-гипсовый раствор без переходных слоев.
