Кондиционирование

Сплит системы

Split система состоит из двух частей – внутреннего и наружного блока, соединённых трубопроводом для хладагента и электрическим кабелем управления. Внутренний блок предназначен для изменения температуры воздуха помещения (охлаждения или нагрева), а также его очистки от пыли.

Внутренние блоки отличаются способом установки, направлением подачи воздушных потоков, производительностью и дизайном.

Настенный тип

Данный тип кондиционеров устанавливается на стене. Ничего сложного на первый взгляд нет, но существует три небольшие проблемы, которые приходится решать на стадии проектирования.

  1. Разместить так, чтобы кондиционер не дул на человека, который находится в помещении.
  2. Обеспечить отвод конденсата в систему канализации самотеком (без дренажной помпы). В этих кондиционерах нет дренажной помпы.
  3. Желательно разместить кондиционер, как можно ближе к окну, т.к. основное тепло которое попадает в помещение, попадает именно через него.

Универсальный тип

Универсальный внутренний блок сплит-системы подходит для помещений площадью до 80 квадратных метров с высотой потолка до 3 м: магазинов, парикмахерских, небольших офисов и т.п. Универсальным такой блок называется из-за вариантов установки – на стене рядом с полом или на потолке. При желании сэкономить место универсальный блок кондиционера можно "утопить" в стену или потолок на 20% его толщины.

Управлять универсальным кондиционером можно с инфракрасного пульта ДУ. Вариантность монтажа в интерьере: возможность встраивания в ниши, стены, а также размещение у пола (до 0,5 м) и под потолком.

Напольный тип

Напольный внутренний блок сплит-системы подходит для помещений площадью до 50 м² с высотой потолка до 2,7 м. Его можно разместить в квартире, коттедже, небольшом офисе или частном клубе.

Его можно установить на пол или встроить в стену. Это предоставляет широкие возможности для самых смелых дизайнерских решений.

Управлять напольным кондиционером можно с инфракрасного пульта ДУ.

Кассетный тип

Данный тип кондиционеров размещается под потолком. В основном используется в офисах, магазинах, конференц-залах, библиотеках и пр. там, где архитектурная составляющая не играет особой роли.

Кассетные кондиционеры монтируются в подвесной или натяжной потолок. Блок создает комфортное распределение воздуха в помещении, практически не занимая места.

Управлять подпотолочным кондиционером можно с проводного или инфракрасного пульта ДУ.

Основными преимуществами данного кондиционера являются:

  • Круговой воздушный поток;
  • Широкие возможности изменения воздушного потока;
  • Равномерное распределение температуры.

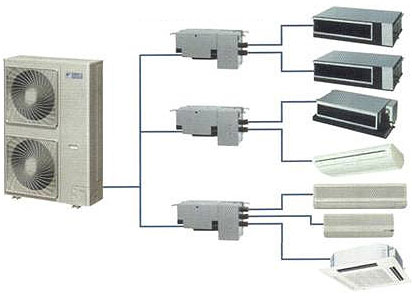

Мульти Сплит системы

Мультисистема, предназначена для обслуживания нескольких помещений. Режимы работы – охлаждение или нагрев. Её отличие в том, что к одному наружному блоку можно подключить от 2 до 9 внутренних блоков класса Split и SKY с помощью более протяжённой трассы трубопровода. Как правило, данные кондиционеры используются в тех домах, где есть ограничения по установке внешнего блока. Например, Дон Строй, где застройщик предлагает для каждой квартиры только одно место установки внешнего блока на пожарном балконе. И, как показывает практика, он расположен далеко от внутренних блоков.

Канальные кондиционеры

Сплит система, которая размещается в нежилом помещении квартиры: санузел, кладовка, гардероб и т.д. А воздух поступает в жилые помещения по воздуховодам.

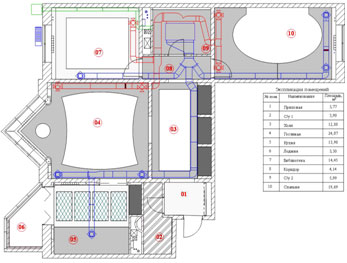

Предлагаю рассмотреть на примере РЕАЛИЗОВАННОГО проекта.

Из задания заказчика: Необходимо сделать канальное кондиционирование с возможностью подмеса свежего воздуха. Высота потолков 3 метра, площадь квартиры около 110м².

В этой квартире архитектором были запроектированы многоуровневые потолки. Что позволило проложить воздуховоды и равномерно распределить воздух по помещениям.

Через зеленый воздуховод свежий воздух забирается с улицы, предварительно фильтруется и при необходимости подогревается приточной установкой. Через красные воздуховоды воздух забирается из жилых помещений, за исключением кухни. Воздух, который поступает из помещений и из приточной установки попадает в кондиционер, в котором происходит его охлаждение / нагрев и равномерно распределяется по обслуживаемым помещениям.

Возможна установка нескольких внутренних блоков канальных кондиционеров, которые могут быть объединены в мульти-сплит систему, а также иметь каждый свой внешний блок.

Фанкоилы

Фанкойлы или вентиляторные конвекторы, являются одной из наиболее важных составляющих системы центрального кондиционирования. Как по своему внешнему виду, так и по функциональному назначению фанкойлы сильно напоминают внутренние блоки сплит-систем. Только в качестве наружного блока для фанкойлов используется водоохлаждающая машина – чиллер, а вместо фреона − вода.
