Контроль доступа на одну дверь с помощью ключа TouchMemory

У Вас есть помещения, в которые хотите ограничить доступ? Сделать это очень просто с помощью представленного ниже оборудования. Доступ в помещение осуществляется с помощью ключа типа TouchMemory.

Что сколько стоит?

Наименование Кол-во Цена
Контроллер Z-5R 1 шт. 530 руб.
Считыватель 2 1 шт. 199 руб.
Кнопка аварийного выхода ИОПР-513/101-1 1 шт. 400 руб.
Кнопка выхода Визит 1 шт.
360 руб.
Ключ DS1990A 20 шт.
47 руб.
Электромагнитный замок AL-3001 1 шт.
4600 руб.
Доводчик TS-83 1 шт.
5550 руб.
Источник резервного питания СКАТ1200д 1 шт.
2503 руб.
Аккумулятор 7 А/ч 1 шт.
470 руб.
Кабель КСПВ 4x0,5 40 м.
20 руб.
Силовой кабель ШВВП 2x0,75 20 м.
15 руб.
Гофротруба 16мм 30 м.
11 руб.
Кабель канал 20x10 10 м.
10 руб.
Итого: 17082 руб.

Как это работает?

Принцип работы данной системе изображен на структурной схеме, приведенной ниже. Для того чтобы посетителю войти в помещение, необходимо приложить ключ DS1990A к считывателю. Сигнал со считывателя поступает в контроллер (в контроллере хранится информация о номерном коде каждого ключа), который, обработав этот сигнал, посылает команду на открытие замка. Покинуть помещение можно с помощью кнопки выхода или при аварийных ситуациях с помощью кнопки аварийного выхода.

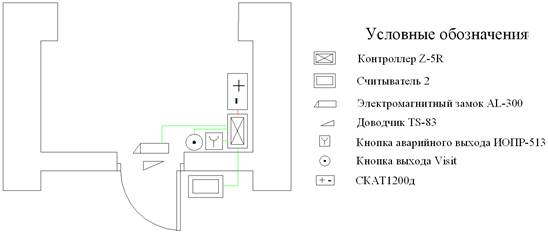

Структурная схема

Контроль доступа на одну дверь с помощью ключа TouchMemory


Данная система реализуется в проекте Слаботочные системы

_________
1 – Электромагнитный замок и доводчик следует выбирать в зависимости от вида двери и ее массы. В данном решении подобран эл/магнитный замок и доводчик на металлическую дверь до 300 кг.
